Omschrijving
Type
- Type SP: Staal behuizing van plaatstaal
Codering
- Codering M: Magnetische zuiger
Basis
Staal
- gesmeed
- chemisch gezwart
Onderdelen van plaatstaal
Gecarboneerd staal C 10
Verzinkt, blauw gepassiveerd
Getapte verbindingsstang
Staal St 37
Verzinkt, blauw gepassiveerd
Lagerpennen (klinknagels)
Inzetgehard
Dubbelwerkende luchtcilinder
max. druk 6 bar

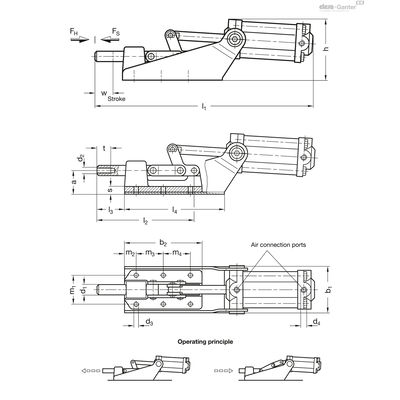

Het klemprincipe van de GN 890 pneumatische snelspanners is qua constructie en afmetingen identiek aan de handbediende snelspanners GN 842.
Om een langere levensduur van zowel de mechanische onderdelen als de luchtcilinders te garanderen, mag de werkdruk niet hoger zijn dan 6 bar en een persluchtonderhoudseenheid moet stroomopwaarts worden geïnstalleerd. Het robuuste montageframe voor de cilinder is ontworpen om te voorkomen dat de draagpennen van de cilinder buiten het frame uitsteken.
Snelspanners GN 890 hebben een permanente magneet geïntegreerd in de zuiger. In combinatie met sensoren GN 3380, is het mogelijk om de eindpositie te detecteren, bijvoorbeeld voor het implementeren van machinebesturingen.
- Sensor GN 3380
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470062744 | GN 890-1100-SP-M |
|
|||
| 470062597 | GN 890-2100-SP-M |
|
|||
| 470062745 | GN 890-360-SP-M |
|
|||
| 470062746 | GN 890-70-SP-M |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
b2 |
FS in N |
d4 |
h |
d2 |
l1 |
Mt. |
m4 |
l3 |
Gewicht (g) |
binnen Ø voor slang |
a |
b1 |
d1 |
t |
l4 |
w |
d3 |
m2 |
FH in N |
m3 |
l2 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 133 | 4480 | G 1/4 | 85 | M 10 | 361 | 1100 | 41 | 49 | 2600 | 6 | 28 | 66 | 16 | 18 | 138 | 31 | 8.5 | 15 | 16000 | 35 | 171 | 41 |
| 177 | 5520 | G 1/4 | 96.5 | M 12 | 482 | 2100 | 50 | 61.5 | 5200 | 8 | 38.5 | 80 | 20 | 22 | 190 | 45 | 8.5 | 35 | 25000 | 50 | 222 | 50 |
| 90 | 1290 | G 1/8 | 69 | M 8 | 274 | 360 | N.v.t. | 32 | 1400 | 4 | 27.5 | 55 | 12 | 15 | 94 | 21 | 5.5 | 30 | 5600 | 36.5 | 113 | 33.5 |
| 64 | 780 | M 5 | 50 | M 6 | 163 | 70 | N.v.t. | 20 | 500 | 4 | 13.5 | 42 | 8.5 | 12 | 70 | 12 | 4.3 | 13 | 1200 | 26 | 78.5 | 26 |
