GN 900 Verstelbare schuifeenheden
GN 900-DN/DR 1

GN 900
Verstelbare schuifeenheden

Bekijk volledig

Omschrijving

1Specificatie
Typen
  • Type D:: met draaiknop
  • Type H: met handwiel (vanaf maat 50 en hoger)
  • Type DN: met draaiknop en digitale positie-indicator  DD51 (vanaf maar 50 en hoger)
  • Type DR: met draaiknop en digitale positie-indicator DD51 (vanaf maar 50 en hoger)
  • Type HN: met handwiel en digitale positie-indicator DD51 (vanaf maar 50 en hoger)
  • Type HR: met handwiel en digitale positie-indicator DD51 (vanaf maar 50 en hoger)
  • Type S: zonder verstelbare spindel en bedieningselement (bijv. voor montage van een pneumatische cilinder)
Identificatienr.
  • Nr. 1: zonder verstelbare hendel
  • Nr. 2: met verstelbare hendel

Sleden/eindplaten

Aluminiumpers gevormd

geanodiseerde extrusie, natuurlijke kleur

Geleideschachten

RVS

Aandrijving

  • Loodspindel / kogellager
  • RVS
  • Loodmoer
  • Kunststof

Bevestigingsschroeven

RVS

Draaiknop/schaalring

Aluminium, zwart geanodiseerd

2Informatie

GN 900 Instelbare sleden kunnen worden gecombineerd met een reeks adapters voor verschillende asconfiguraties.

Deze bevestigingseenheden en verbindingssets (GN 900.1, GN 900.2, GN 900.3) kunnen op een snelle en eenvoudige manier op de instelbare sleden worden geklemd.

Voor fijnafstelling is er een schaalring met schaalverdeling in stappen van 0,05 mm, met digitale positie-indicator 0,02 mm.

Verder zijn deze instelbare sleden (type D, met draaiknop) roestvast.

3Toebehoren

Uitvoering

GN 900-DN/DR
GN 900-DN/DR Verstelbare schuifeenheid met draaiknop en digitale positie-indicator DD51 (vanaf maat 50), met/zonder verstelbare hendel
GN 900-HN/HR

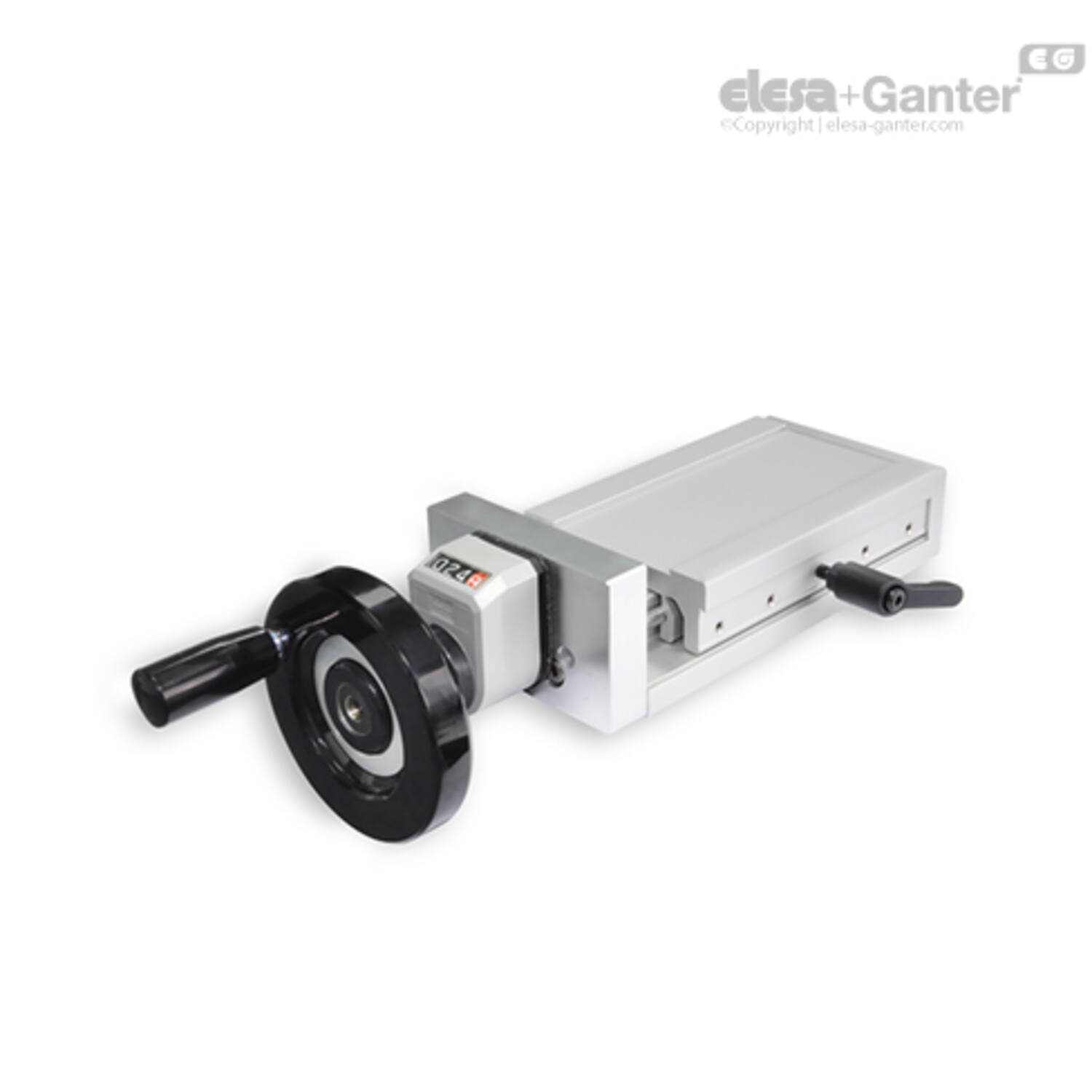

GN 900-HN/HR Verstelbare schuifeenheid met handwiel en digitale positie indicator DD51 (vanaf maat 50), met/zonder verstelbare hendel
GN 900-D
GN 900-D Verstelbare schuifeenheid met bedieningsknop, met/zonder verstelbare hendel
GN 900-S
GN 900-S Verstelbare schuifeenheid zonder verstelbare spindel en bedieningselement, met/zonder verstelbare hendel
GN 900-H
GN 900-H Verstelbare schuifeenheid met handwiel (vanaf maat 50), met/zonder verstelbare hendel
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101105342 GN 900-120-185-25-DN-1
€ 1.322,09
101105343 GN 900-120-185-25-DN-2
€ 1.326,90
101105296 GN 900-120-185-25-DR-1
€ 1.322,09
101105297 GN 900-120-185-25-DR-2
€ 1.326,90
101105344 GN 900-120-210-50-DN-1
€ 1.349,15
101105345 GN 900-120-210-50-DN-2
€ 1.353,96
101105308 GN 900-120-210-50-DR-1
€ 1.349,15
101105309 GN 900-120-210-50-DR-2
€ 1.353,96
101105346 GN 900-120-235-75-DN-1
€ 1.385,31
101105347 GN 900-120-235-75-DN-2
€ 1.390,12
101105320 GN 900-120-235-75-DR-1
€ 1.385,31
101105321 GN 900-120-235-75-DR-2
€ 1.390,12
101105348 GN 900-120-260-100-DN-1
€ 1.406,22
101105349 GN 900-120-260-100-DN-2
€ 1.411,03
101105332 GN 900-120-260-100-DR-1
€ 1.406,22
101105333 GN 900-120-260-100-DR-2
€ 1.411,03
101105137 GN 900-50-120-50-DN-1
€ 823,40
101105138 GN 900-50-120-50-DN-2
€ 828,21
101105158 GN 900-50-120-50-DR-1
€ 823,40
101105159 GN 900-50-120-50-DR-2
€ 828,21
101105139 GN 900-50-145-75-DN-1
€ 843,19
101105140 GN 900-50-145-75-DN-2
€ 848,00
101105172 GN 900-50-145-75-DR-1
€ 843,19
101105173 GN 900-50-145-75-DR-2
€ 848,00
101105141 GN 900-50-170-100-DN-1
€ 855,83
101105142 GN 900-50-170-100-DN-2
€ 860,64
101105184 GN 900-50-170-100-DR-1
€ 855,83
101105185 GN 900-50-170-100-DR-2
€ 860,64
101105143 GN 900-50-95-25-DN-1
€ 810,79
101105144 GN 900-50-95-25-DN-2
€ 815,59
101105196 GN 900-50-95-25-DR-1
€ 810,79
101105197 GN 900-50-95-25-DR-2
€ 815,59
101105145 GN 900-80-145-25-DN-1
€ 1.025,63
101105146 GN 900-80-145-25-DN-2
€ 1.030,36
101105208 GN 900-80-145-25-DR-1
€ 1.025,63
101105209 GN 900-80-145-25-DR-2
€ 1.030,36
101105147 GN 900-80-170-50-DN-1
€ 1.038,51
101105220 GN 900-80-170-50-DN-2
€ 1.043,25
101105221 GN 900-80-170-50-DR-1
€ 1.038,51
101105222 GN 900-80-170-50-DR-2
€ 1.043,25
101105233 GN 900-80-195-75-DN-1
€ 1.068,96
101105234 GN 900-80-195-75-DN-2
€ 1.073,70
101105235 GN 900-80-195-75-DR-1
€ 1.068,96
101105236 GN 900-80-195-75-DR-2
€ 1.073,70
101105247 GN 900-80-220-100-DN-1
€ 1.085,60
101105248 GN 900-80-220-100-DN-2
€ 1.090,34
101105249 GN 900-80-220-100-DR-1
€ 1.085,60
101105250 GN 900-80-220-100-DR-2
€ 1.090,34

h2

d4

d2

h5

D1

h7

l3

Gewicht (g)

s

l1 - l2

l5

l6

h8

l11

d1

l10

h1

l7

t

l4

h3

h6

d3

d5

l12

B

l8

h4

l9
45 100 M 5 10 M10 x 1 45 160 2922 80 185-25 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 2951 80 185-25 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 2900 80 185-25 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 2938 80 185-25 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3121 80 210-50 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3150 80 210-50 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3074 80 210-50 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3100 80 210-50 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3413 80 235-75 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3442 80 235-75 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3244 80 235-75 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3273 80 235-75 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3463 80 260-100 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3492 80 260-100 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3424 80 260-100 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
45 100 M 5 10 M10 x 1 45 160 3453 80 260-100 18 34 5 81 M10 x 1 33 26.3 46 2 10 46 57 34 34 25 120 69 13.8 41
22.5 50 M 4 4.5 M6 x 1 29 70 370 30 120-50 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 500 30 120-50 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 465 30 120-50 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 500 30 120-50 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 486 30 145-75 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 515 30 145-75 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 493 30 145-75 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 499 30 145-75 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 520 30 170-100 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 560 30 170-100 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 562 30 170-100 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 591 30 170-100 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 426 30 95-25 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 455 30 95-25 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 420 30 95-25 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
22.5 50 M 4 4.5 M6 x 1 29 70 460 30 95-25 12 20 18 57 M6 x 1 33 13 22 1.5 6 23 47 17 22 36 50 52 7 24
35.5 80 M 5 10 M8 x 1 37 120 1200 50 145-25 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1220 50 145-25 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1180 50 145-25 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1200 50 145-25 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1250 50 170-50 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1280 50 170-50 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1263 50 170-50 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1292 50 170-50 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1340 50 195-75 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1360 50 195-75 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1330 50 195-75 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1360 50 195-75 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1400 50 220-100 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1460 50 220-100 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1415 50 220-100 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
35.5 80 M 5 10 M8 x 1 37 120 1444 50 220-100 16 24 10 66 M8 x 1 33 20.5 31 2 8 36 51 22 22 25 80 55 10 27
