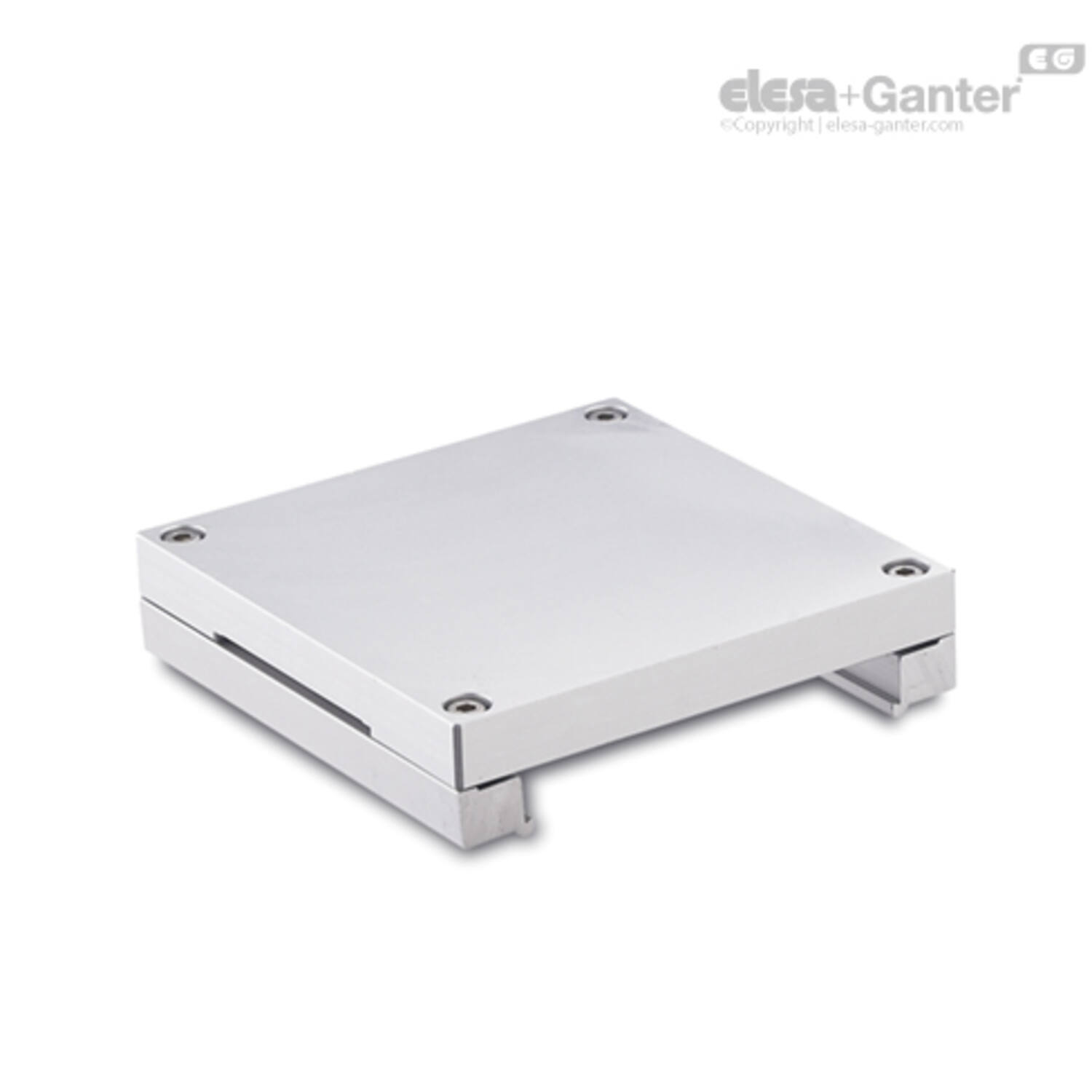

GN 900.4 Monteerplaat
GN 900.4 1

GN 900.4
Monteerplaat

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: zonder boringen
  • Type B: met boringen voor draaitafels

Aluminium

geanodiseerd, natuurlijke kleur

Cilinderkopschroeven DIN 912

Roestvast staal

2Informatie

Montageplaten GN 900.4 type A worden gebruikt voor het installeren van armaturen aan de kant van de operator. Type B wordt gebruikt voor het installeren van een draaitafel GN 900.6

De montageplaat kan eenvoudig op de slede worden geklemd en er zijn geen extra geboorde gaten vereist.

De kleine bevestigingsplaten dienen als extra fijnafstelling van de montageplaat met de instelbare slede.

Alle onderdelen die nodig zijn om een set op te maken, zijn inbegrepen.

Uitvoering

GN 900.4
GN 900.4 Montageplaat GN 900
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101105281 GN 900.4-120-145-A
€ 162,09
101105282 GN 900.4-120-145-B
€ 234,24
101105283 GN 900.4-30-41-A
€ 82,47
101105284 GN 900.4-50-67-A
€ 82,47
101105285 GN 900.4-50-67-B
€ 155,55
101105286 GN 900.4-80-105-A
€ 109,68
101105287 GN 900.4-80-105-B
€ 181,00

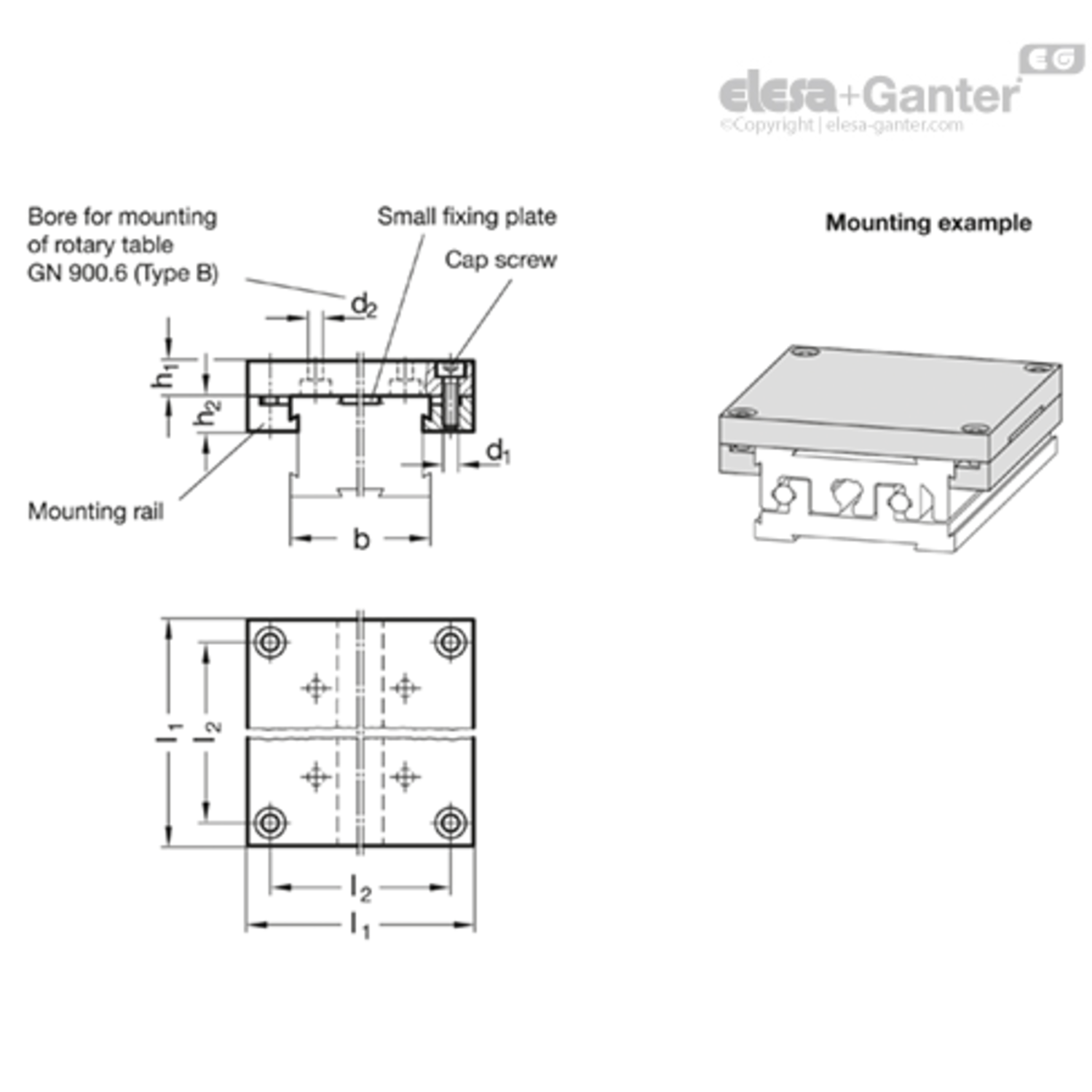

h2

b geleider mt.

d2

l1

voor draaibare tafels

Gewicht (g)

d1

h1

l2
13.8 120 N.v.t. 145 N.v.t. 1100 M 5 16 131.8
13.8 120 5.5 145 GN 900.6-80 1055 M 5 16 131.8
4.2 30 N.v.t. 41 N.v.t. 29 M 2.5 5 35.4
7 50 N.v.t. 67 N.v.t. 120 M 3 8 58
7 50 5.5 67 GN 900.6-55 125 M 3 8 58
12.5 80 N.v.t. 105 N.v.t. 441 M 4 12 92
12.5 80 5.5 105 GN 900.6-80 430 M 4 12 92
