GN 918
Spiraalexcenter klem
Omschrijving
Typen
- Type KV / KVS / KVB: met kogelgreep, hoekig (kartelranden)
- Type GV / GVS / GVB: met kogelgreep, recht (kartelranden)
- Type SK / SKS / SKB: met zeskant
Klemrichting
- Type R: rotatie rechtsom (getekende uitvoering)
- Type L: rotatie linksom
Staal

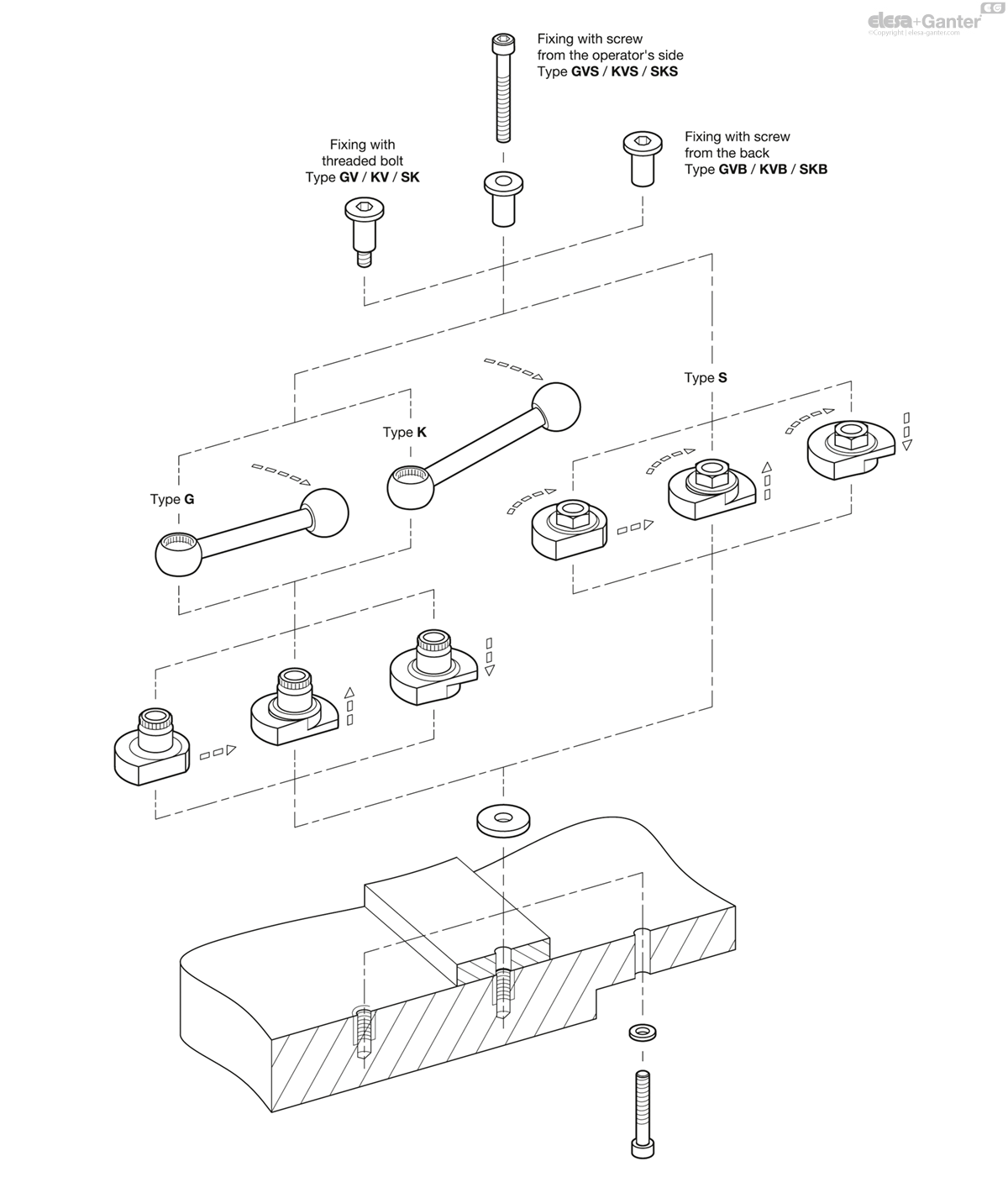

Uitvoering met Draadbout
- Spiraalexcenter en drukring
Inzetgehard
- Draadbout genitreerd
Klasse 8.8
- Greep gezwart
Uitvoering met Schroef aan de zijde van de operator
- Spiraalexcenter, geleidebus en drukring
Inzetgehard
- Cilinderkopschroef DIN 912-12.9
Greep gezwart
Uitvoering met Schroef aan de achterzijde
- Spiraalexcenter, draadbus en drukring
Inzetgehard
- Cilinderkopschroef DIN 912-12.9
- Ring gehard
- Greep gezwart
Kogelknop DIN 319
Kunststof, duroplast
zwart, glanzende afwerking

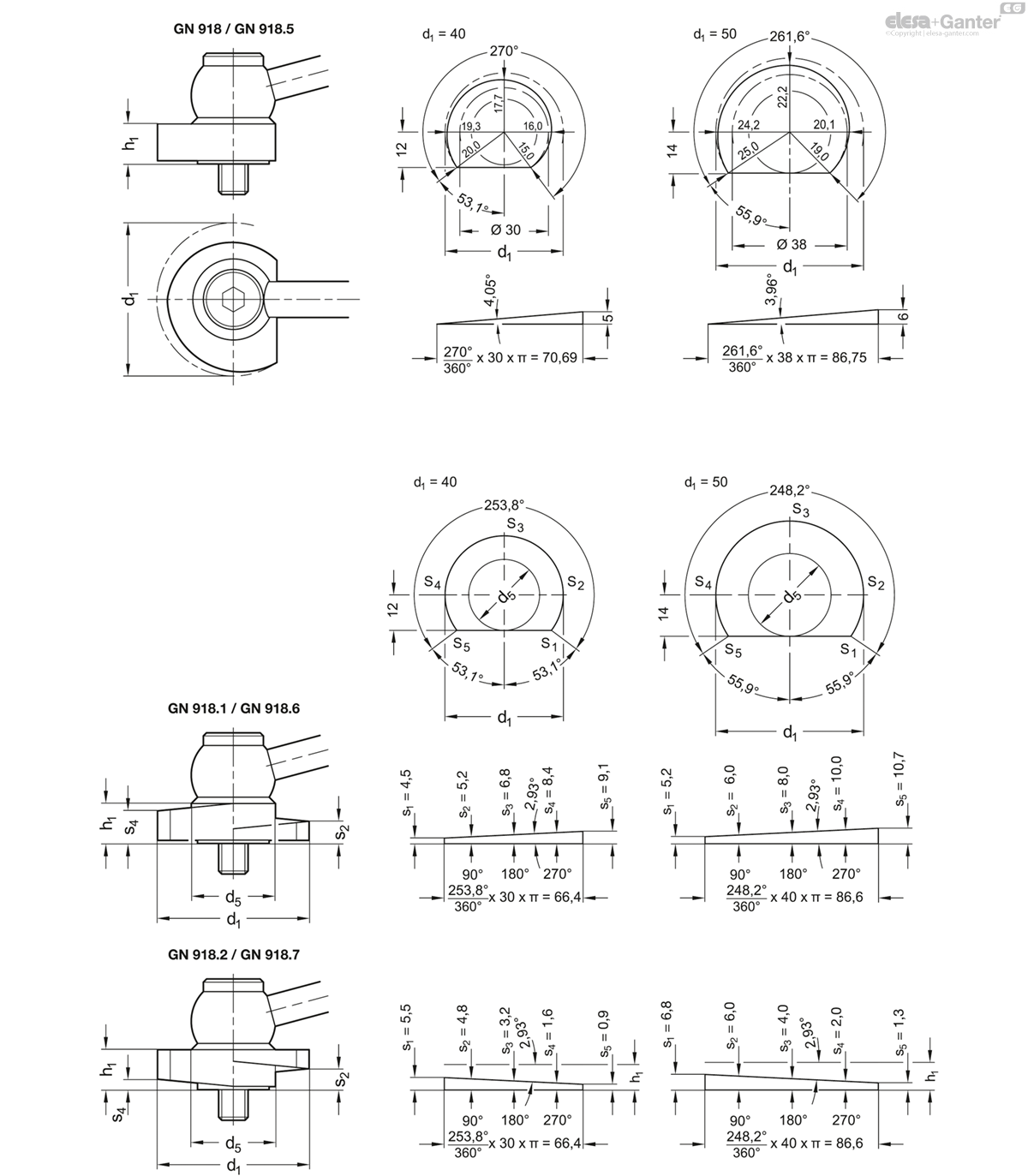

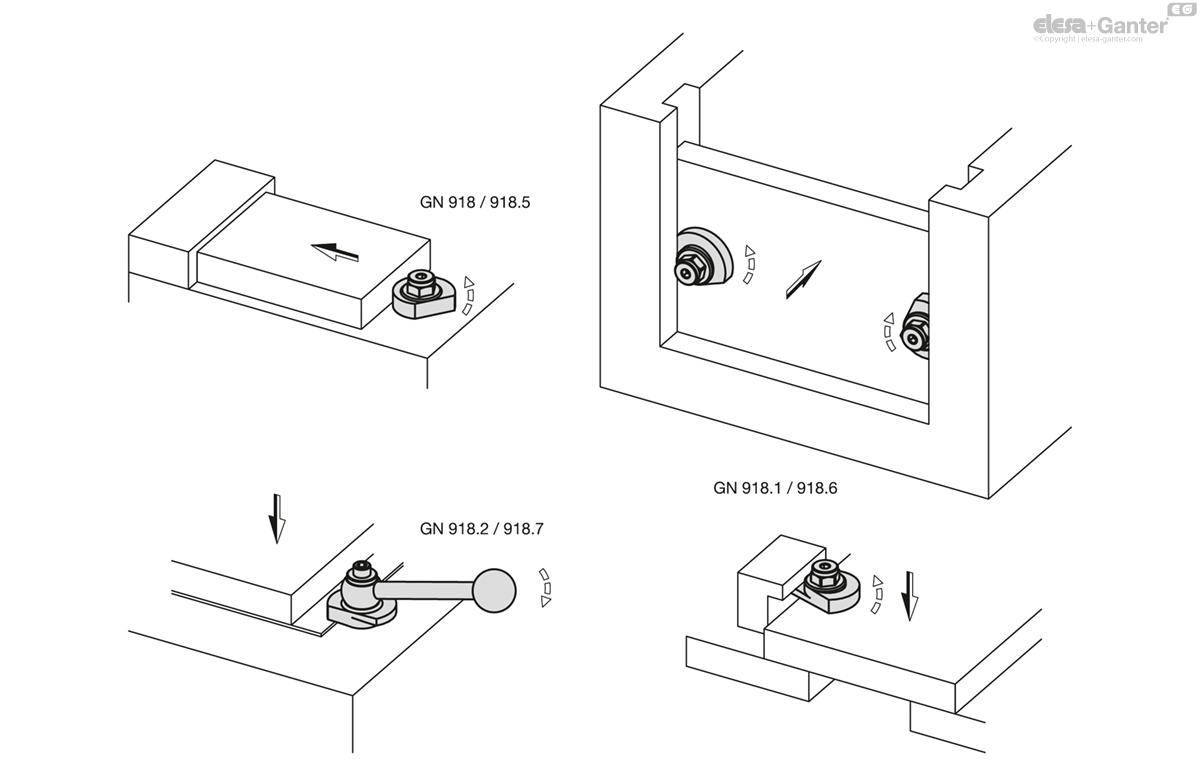

Spiraalexcenters GN 918 maken een snelle en stevige klemming en ontgrendeling met een relatief groot bereik en een hoge klemkracht mogelijk. De nok biedt het voordeel dat de klemkracht in elke hoekpositie constant blijft. Bovendien is de nok zelfborgend. De kogelgrepen van type KV / KVS / KVB en GV / GVS / GVB worden positief verbonden met de spiraalexcenter door middel van een kartelrand. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming. Tijdens de montage kan de positie van de greep zo worden vastgezet in een positie die voordelig is voor klemming.
Uitvoering met Draadbout
Door het gebruik van de drukring zijn er geen bijzondere eisen voor de uitvoering van het draadgat, zodat het bijvoorbeeld ook kan worden gemonteerd op tafels met T-groeven.
Uitvoering met Schroef aan de zijde van de operator
De bevestiging via schroef aan de zijde van de operator overbrugt een groter klembereik. Een voldoende grote inschroefdiepte t is nodig om de schroefkrachten veilig te absorberen. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.
Uitvoering met Schroef aan de achterzijde
Bevestiging van de schroef aan de achterzijde maakt het gebruik mogelijk indien er geen schroefdraad is in de omliggende structuur. Dankzij de ring voor zware toepassingen worden de resulterende schroefkrachten geabsorbeerd en overgebracht. De centreertrap van de drukring beschermt tegen ontoelaatbare dwarskrachten op de cilinderkopschroef.
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
h2 |
d4 |
d1 -0.5 |
d2 |
l1 |
h5 |
h7 |
Gewicht (g) |
d6 |
AF |
h1 |
h3 |
h4 ≈ |
d3 |
d5 |
l2 ≈ |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
109512875 | GN 918-40-KV-L |
|
31 | 25 | 40 | M 8 | 8 | 31 | 0.2 | 177 | 20 | N.v.t. | 10 | N.v.t. | 55 | 25 | 10 | 100 | |||
109512880 | GN 918-40-KV-R |
|
31 | 25 | 40 | M 8 | 8 | 31 | 0.2 | 177 | 20 | N.v.t. | 10 | N.v.t. | 55 | 25 | 10 | 100 | |||
100906421 | GN 918-50-KV-L |
|
35 | 30 | 50 | M 10 | 11 | 36 | 0.2 | 297 | 24 | N.v.t. | 12 | N.v.t. | 62 | 30 | 12 | 116 | |||
100906420 | GN 918-50-KV-R |
|
35 | 30 | 50 | M 10 | 11 | 36 | 0.2 | 297 | 24 | N.v.t. | 12 | N.v.t. | 62 | 30 | 12 | 116 |
