GN 9190.1 Zijklemmen
GN 9190.1-P 1
GN 9190.1-P 2

GN 9190.1
Zijklemmen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type E: met gekartelde klem
  • Type P: met prismaklem

Codering

  • G: Klemslag met balpuntschroef
  • K: Klemslag met verstelbare handhefboom

Klemmechanismen

Staal

  • Inzetgehard
  • Gezwart

Bevestigingsset

  • Moer voor T-sleuf
  • Warmtebehandelbaar staal
  • Klasse 10
  • Gezwart
  • Cilinderkopschroef ISO 4762
  • Staal
  • Klasse 12.9
  • Gezwart

Balpuntschroef voor codering G

Warmtebehandelbaar staal

  • Gezwart
  • Kogel, gehard

Verstelbare handgrepen voor codering K

  • Handgreep
  • Gegoten zinklegering
  • Gepoedercoat
  • zwart, RAL 9005, textuurafwerking
  • Inzetstuk / borgschroef
  • Warmtebehandelbaar staal, gezwart
  • Kogel, gehard
2Informatie

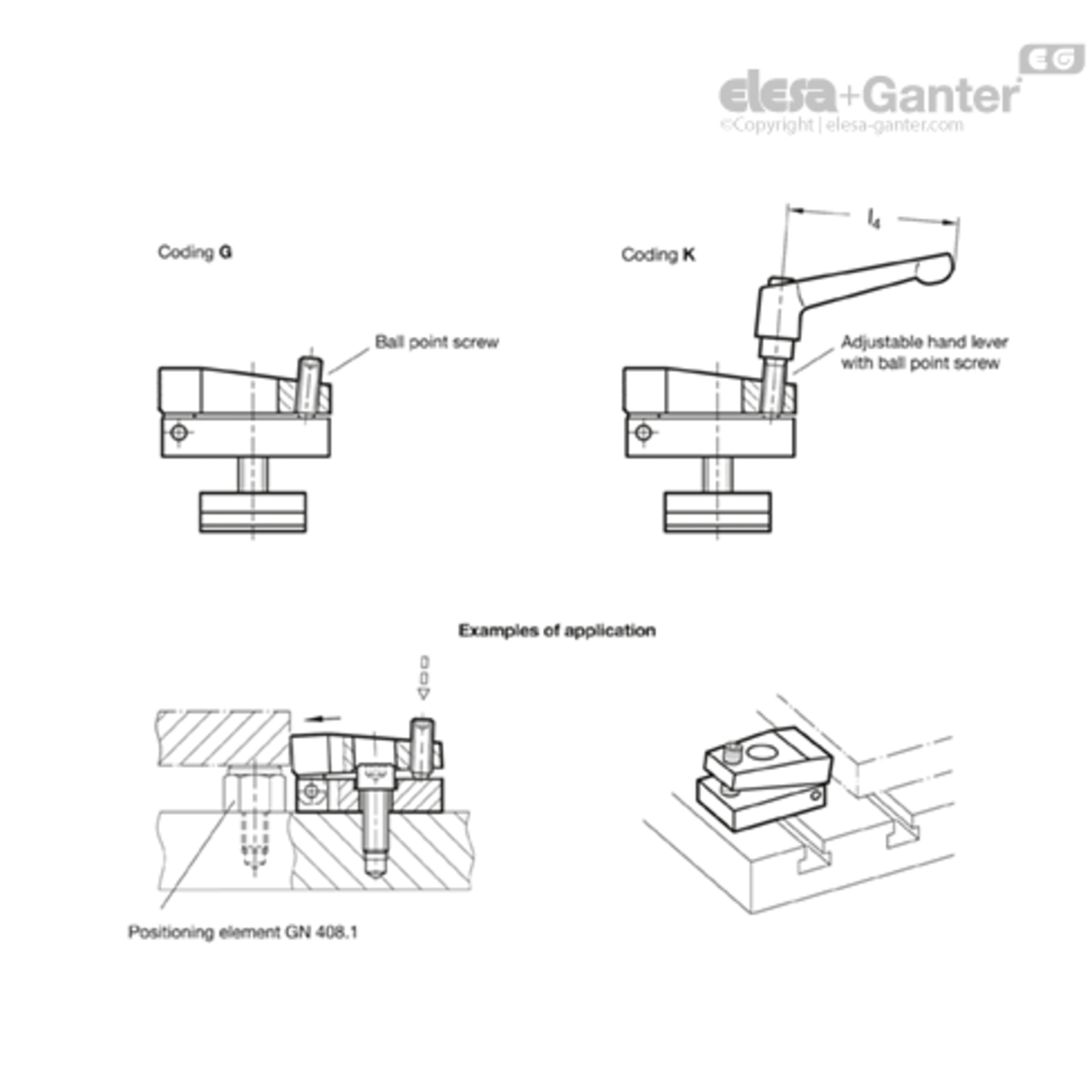

Met zijklemmen GN 9190.1 worden werkstukken geklemd met een scharnierende klem. De klemkracht werkt zijwaarts en van bovenaf om het werkstuk naar beneden te trekken en het tegen vaste aanslagen en het steunvlak te klemmen.

De klemslag van de klem ontstaat door de inschroefdiepte van de klemschroefdraad d4. Wanneer de stelschroef wordt losgelaten, wordt de klem door veerkracht teruggezet. De geringe totale hoogte van de zijklemmen maakt een volledige bewerking van het werkstuk mogelijk.

Zijklemmen kunnen direct worden ingeschroefd, bijv. in een montageplaat, of bevestigd aan machinetafels met T-sleuven. Bovendien kunnen ze met behulp van de gesleufde steunblokken in elke positie loodrecht op de T-sleuf worden gemonteerd GN 9190.3, die verkrijgbaar zijn als accessoire.

3Toebehoren4Technische informatie

Uitvoering

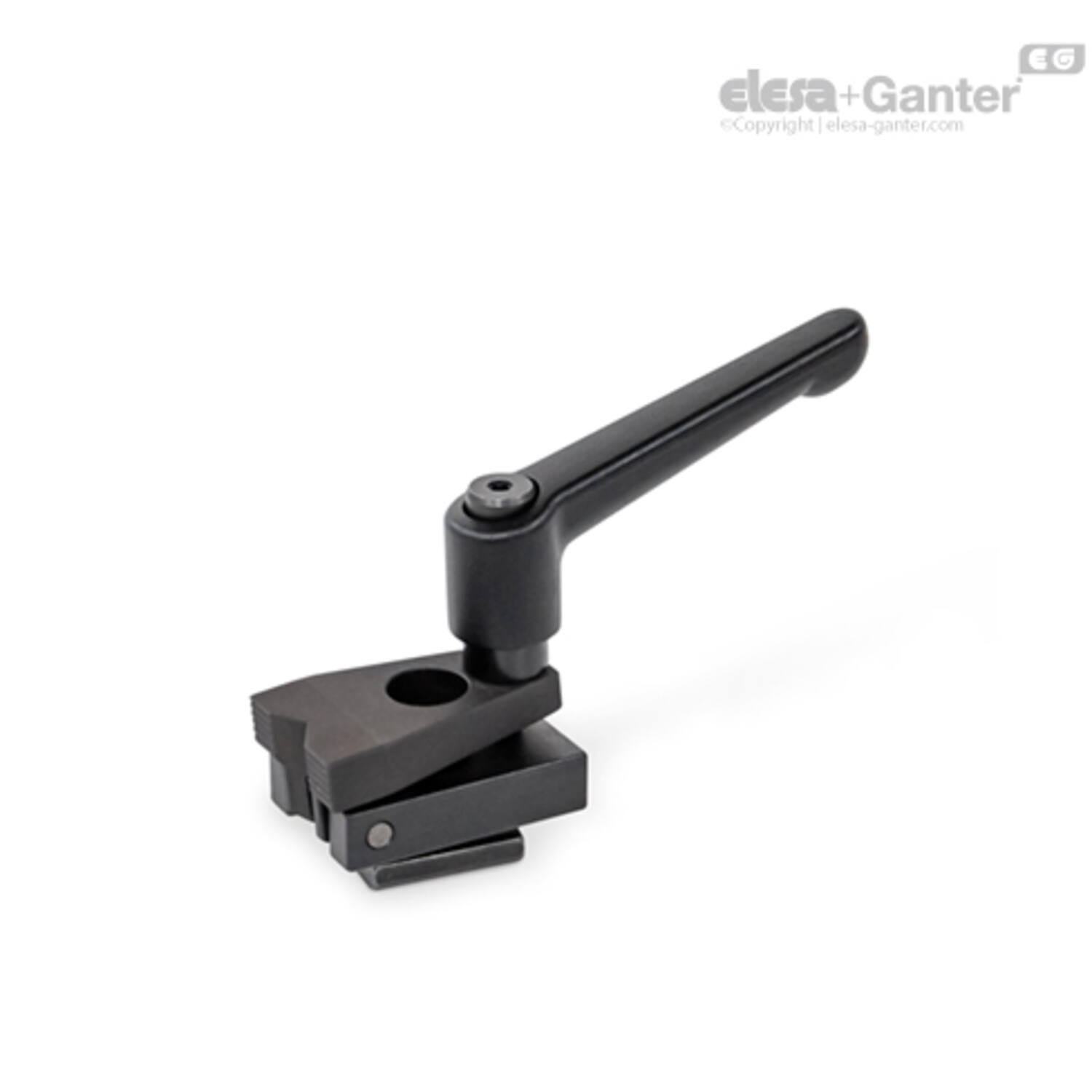

GN 9190.1-E
GN 9190.1-E Zijklemmen met gekartelde klembek
GN 9190.1-P
GN 9190.1-P Zijklemmen met prismabek
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470066129 GN 9190.1-10-M8-P-G
€ 259,45
470066130 GN 9190.1-10-M8-P-K
€ 274,52
470066131 GN 9190.1-14-M12-P-G
€ 304,56
470066132 GN 9190.1-14-M12-P-K
€ 323,06
470066133 GN 9190.1-18-M16-P-G
€ 364,71
470066134 GN 9190.1-18-M16-P-K
€ 391,60

h2

d4

d2

l1

l3

Gewicht (g)

d1

h1

l4

h3

B

l2

d3 max.
20 M 8 8.4 52 30 266 M 8 24 N.v.t. 8 32 28 26
20 M 8 8.4 52 30 403 M 8 24 63 8 32 28 26
30 M 12 12.5 72 44 833 M12 37 N.v.t. 11 48 40 26
30 M 12 12.5 72 44 1044 M12 37 78 11 48 40 26
35 M 16 16.5 86 56 1730 M 16 47 N.v.t. 13 68 41 26
35 M 16 16.5 86 56 2093 M 16 47 108 13 68 41 26
