Typen

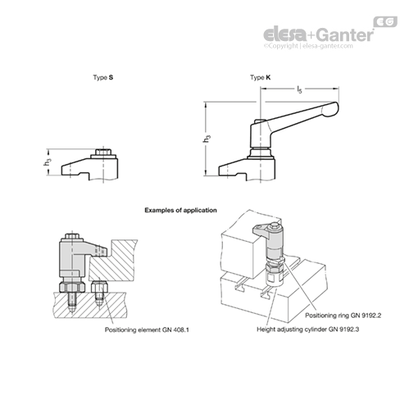

• Type S: Met klemschroef

• Type K: Met verstelbare klemhendel met verhoogde klemkracht

Basis

Staal

• Inzetgehard

• Gezwart

• Hoogwaardig staal, gezwart

• Klasse 10

Stelschroef DIN 913

Staal, gezwart

Verstelbare handgrepen

met verhoogde klemkracht (Typ K)

• Zinkspuitgietwerk

Kunststof bekleding

zwart, RAL 9005, textuurafwerking

• Draadinzet en bus

Genitreerd en zwart gemaakt staal

Opzetklemmen GN 9192 zijn compacte klemelementen voor snel en veilig klemmen in de constructie van tools en armaturen. Door de klemschroef of de verstelbare handgreep te draaien en vast te zetten, beweegt de klemarm naar beneden om het werkstuk te klemmen.

De klemarm kan met de hand 360° worden gedraaid, zodat werkstukken snel en eenvoudig van bovenaf kunnen worden in- en uitgenomen. De draad op de klemarm d₃ kan gebruikt worden voor positioneer- en pendelelementen.

Positioneerring GN 9192.2, als accessoire verkrijgbaar, beperkt het zwenkbereik van opzetklemmen tot 110° links of rechts via een positioneerpen. De positie van de ring kan worden aangepast om ervoor te zorgen dat de klempositie betrouwbaar wordt bereikt wanneer de klem over de positioneerpen zwenkt.

Opzetklemmen kunnen direct worden ingeschroefd, bijv. in een montageplaat, of bevestigd aan machinetafels met T-sleuven. Hoogtecilinders GN 9192.3 kan gebruikt worden om de klemhoogte te verhogen. De verstelbare handgreep (type K) wordt los geleverd.

• Positioneerring GN 9192.2

• Hoogtecilinders GN 9192.3

• Sterktewaarden van schroeven / moeren
