Omschrijving
Typen
Typen
- Type GL: gladde klemoppervlakken
- Type GA: met 2 bevestigingsdraden voor voorzetbekken
- Type RF: klemoppervlakken met groeven

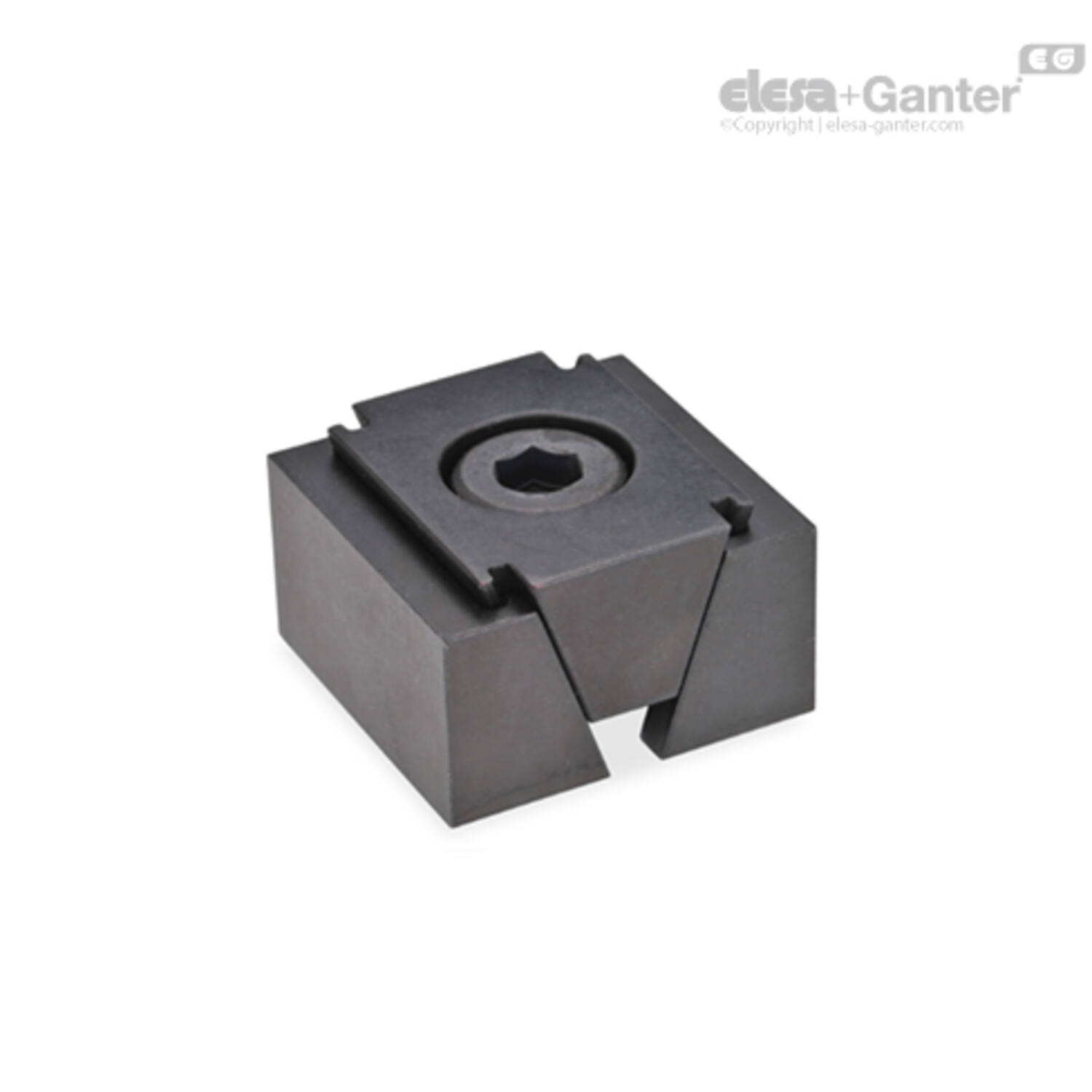

Wigklemmen
Wigklemmen
Staal
- Wigvlakken gehard
- Gezwart
Cilinderkopschroef DIN 7984
Cilinderkopschroef DIN 7984
Staal
Klemmen met de wigspanners GN 920.1 gebeurt via de cilinderkopschroef en de klemwig, waardoor beide klembekken naar buiten bewegen.
Bij het losdraaien van de schroef wordt de klemwig teruggebracht via een interne terugslagveer die op zijn beurt de spanning losser maakt.
Wigklemmen zijn ideaal voor het vastklemmen van meerdere werkstukken tegelijk, maar ze zijn ook geschikt voor het vastklemmen van afzonderlijke werkstukken.
Het sleufgat in de klemwig dient ter compensatie van toleranties in het werkstuk.
- GN 920.2 Aandrukplaten
Bij de installatie, de eerste ingebruikname en het gebruik moeten de gegevens in de gebruiksaanwijzing in acht worden genomen. Ze worden bij het product meegeleverd of kunnen digitaal worden geraadpleegd op de productpagina op elesa-ganter.com.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 103114675 | GN 920.1-M12-40-GA |
|
|||
| 103114695 | GN 920.1-M12-50-GA |
|
|||
| 103114715 | GN 920.1-M8-21-GA |
|
|||
| 103114735 | GN 920.1-M8-25-GA |
|
|||
| 103114755 | GN 920.1-M8-32-GA |
|
|||
| 103114775 | GN 920.1-M8-40-GA |
|
|||
| 103114795 | GN 920.1-M8-50-GA |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
max aanhaalmoment in Nm |
a max |
Gewicht (g) |
Klemkracht in kN per klembek |
d |
l max |
h1 |
h3 |
w |
B |
a min |
m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4.5 | 85 | 45.5 | 275 | 30 | M 12 | 21 | 22 | 11 | N.v.t. | 40 | 40 | 20 |
| 4.5 | 85 | 45.5 | 360 | 30 | M 12 | 21 | 22 | 11 | N.v.t. | 50 | 40 | 30 |
| 4.5 | 25 | 44.5 | 102 | 15 | M 8 | 15 | 15 | 7.5 | N.v.t. | 21 | 39.5 | 10 |
| 4.5 | 25 | 44.5 | 119 | 15 | M 8 | 15 | 15 | 7.5 | N.v.t. | 25 | 39.5 | 12 |
| 4.5 | 25 | 44.5 | 150 | 15 | M 8 | 15 | 15 | 7.5 | N.v.t. | 32 | 39.5 | 16 |
| 4.5 | 25 | 44.5 | 182 | 15 | M 8 | 15 | 15 | 7.5 | N.v.t. | 40 | 39.5 | 20 |
| 4.5 | 25 | 44.5 | 228 | 15 | M 8 | 15 | 15 | 7.5 | N.v.t. | 50 | 39.5 | 30 |
