GN 924
Spaakhandwielen
Omschrijving
Typen
- Type A: zonder handgreep
- Type R: met draaiende handgreep
Boringcodes
- Versie B: zonder spiebaan
- Versie K: met spiebaan
Aluminium spuitgieten
- Bewerkte naaf
- Gebogen rand
kunststof bekleding
zwart, RAL 9005, textuurafwerking SW
zilver, RAL 9006, textuurafwerking SR
Rand concentrisch en haaks op boring < 0,4
Cilindrische draaiende handgrepen GN 798.2 -
Kunststof, technopolymeer
zwart, mat
Spaakhandwielen GN 924 onderscheiden zich door hun moderne design.
De verwijderbare kunststof afdekking omhult de bevestigingscomponenten zoals schroeven, plat verzonken sluitringen en het einde van de schacht.
- Plat verzonken sluitringen GN 184 moeten afzonderlijk worden besteld
Scroll horizontaal onderaan de tabel en / of selecteer filters voor het gewenste resultaat
Code |
Omschrijving |
Aantal |
Prijs |
Bestel |
CAD |

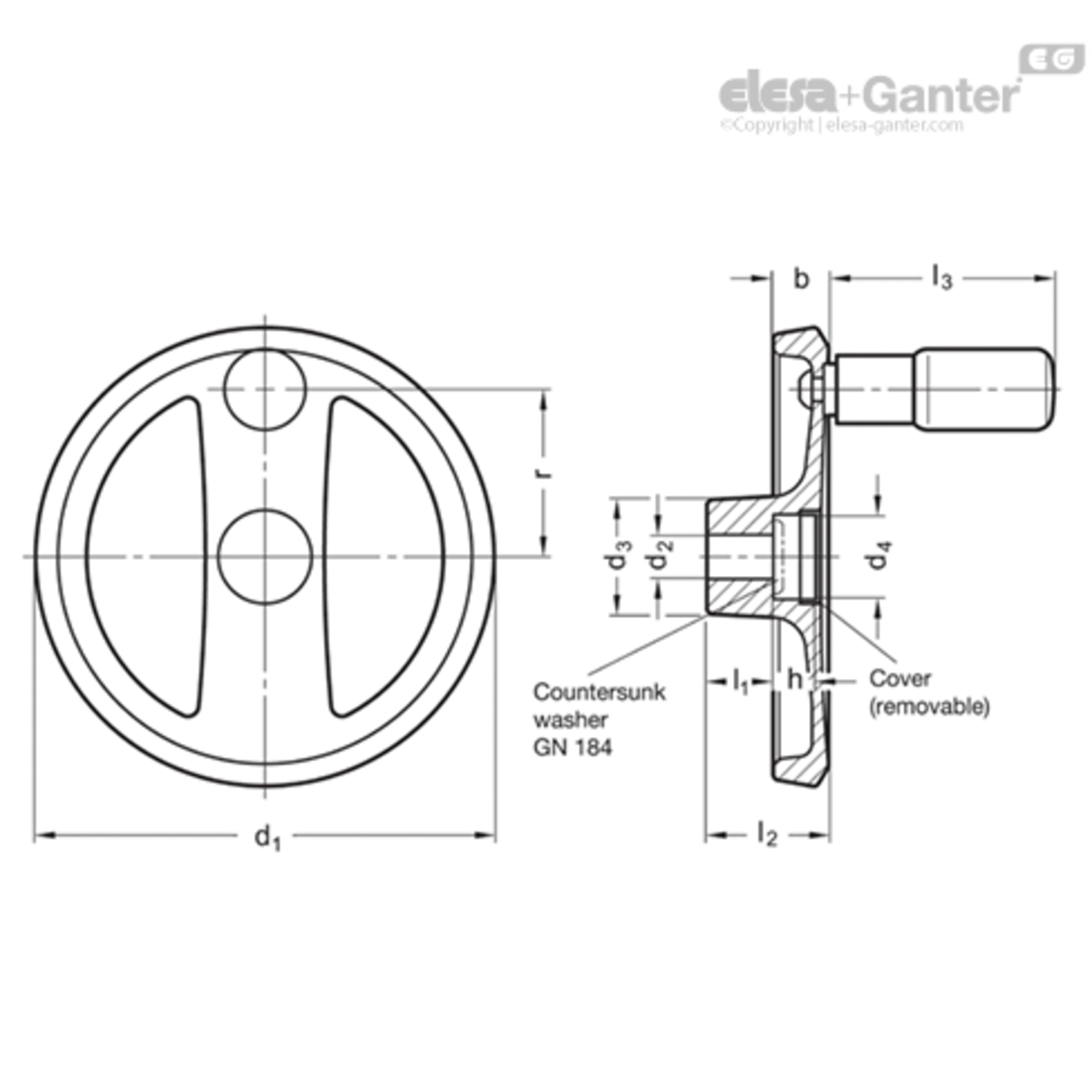

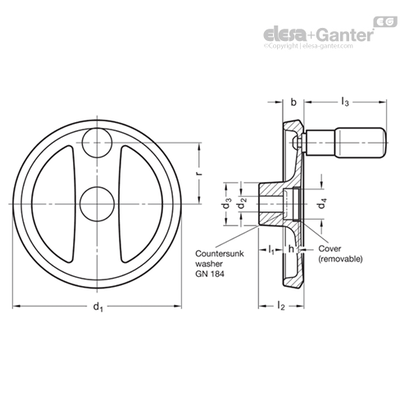

d4 |
l3 ≈ |
h |
l1 |
Ø Handle |
Gewicht (g) |
d2 H7 |
d1 |
d3 |
Aanbevolen verzonken sluitring |
B |
r |
l2 ≈ |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Selecteer |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
100321860 | GN 924-125-B12-R-SR |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 12 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321870 | GN 924-125-B12-R-SW |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 12 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321900 | GN 924-125-B14-R-SR |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 14 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321910 | GN 924-125-B14-R-SW |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 14 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321940 | GN 924-125-K12-R-SR |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 12 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321950 | GN 924-125-K12-R-SW |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 12 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321980 | GN 924-125-K14-R-SR |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 14 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100321990 | GN 924-125-K14-R-SW |
|
23 | 61.5 | 11 | 18 | 22 | 340 | 14 | 125 | 31 | GN 184-20 | 15 | 45.5 | 33.5 | |||
100322020 | GN 924-140-B14-R-SR |
|
28.5 | 76.5 | 13 | 19 | 24 | 450 | 14 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322030 | GN 924-140-B14-R-SW |
|
28.5 | 76.5 | 13 | 19 | 24 | 450 | 14 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322060 | GN 924-140-B16-R-SR |
|
28.5 | 76.5 | 13 | 19 | 24 | 450 | 16 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322070 | GN 924-140-B16-R-SW |
|
28.5 | 76.5 | 13 | 19 | 24 | 450 | 16 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322100 | GN 924-140-K14-R-SR |
|
28.5 | 76.5 | 13 | 19 | 24 | 440 | 14 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322110 | GN 924-140-K14-R-SW |
|
28.5 | 76.5 | 13 | 19 | 24 | 440 | 14 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322140 | GN 924-140-K16-R-SR |
|
28.5 | 76.5 | 13 | 19 | 24 | 440 | 16 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322150 | GN 924-140-K16-R-SW |
|
28.5 | 76.5 | 13 | 19 | 24 | 440 | 16 | 140 | 36 | GN 184-25 | 16.5 | 52 | 36.5 | |||
100322180 | GN 924-160-B14-R-SR |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 560 | 14 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322190 | GN 924-160-B14-R-SW |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 560 | 14 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322220 | GN 924-160-B16-R-SR |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 570 | 16 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322230 | GN 924-160-B16-R-SW |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 570 | 16 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322260 | GN 924-160-K14-R-SR |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 580 | 14 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322270 | GN 924-160-K14-R-SW |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 580 | 14 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322300 | GN 924-160-K16-R-SR |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 570 | 16 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322310 | GN 924-160-K16-R-SW |
|
28.5 | 76.5 | 14.5 | 20 | 24 | 570 | 16 | 160 | 36 | GN 184-25 | 18 | 61 | 39.5 | |||
100322340 | GN 924-200-B18-R-SR |
|
36 | 85 | 16 | 24 | 25 | 890 | 18 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322350 | GN 924-200-B18-R-SW |
|
36 | 85 | 16 | 24 | 25 | 890 | 18 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322380 | GN 924-200-B20-R-SR |
|
36 | 85 | 16 | 24 | 25 | 880 | 20 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322390 | GN 924-200-B20-R-SW |
|
36 | 85 | 16 | 24 | 25 | 880 | 20 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322420 | GN 924-200-K18-R-SR |
|
36 | 85 | 16 | 24 | 25 | 890 | 18 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322430 | GN 924-200-K18-R-SW |
|
36 | 85 | 16 | 24 | 25 | 890 | 18 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322460 | GN 924-200-K20-R-SR |
|
36 | 85 | 16 | 24 | 25 | 880 | 20 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 | |||
100322470 | GN 924-200-K20-R-SW |
|
36 | 85 | 16 | 24 | 25 | 880 | 20 | 200 | 42 | GN 184-32 | 20.5 | 77.5 | 45.5 |
