Omschrijving
Typen

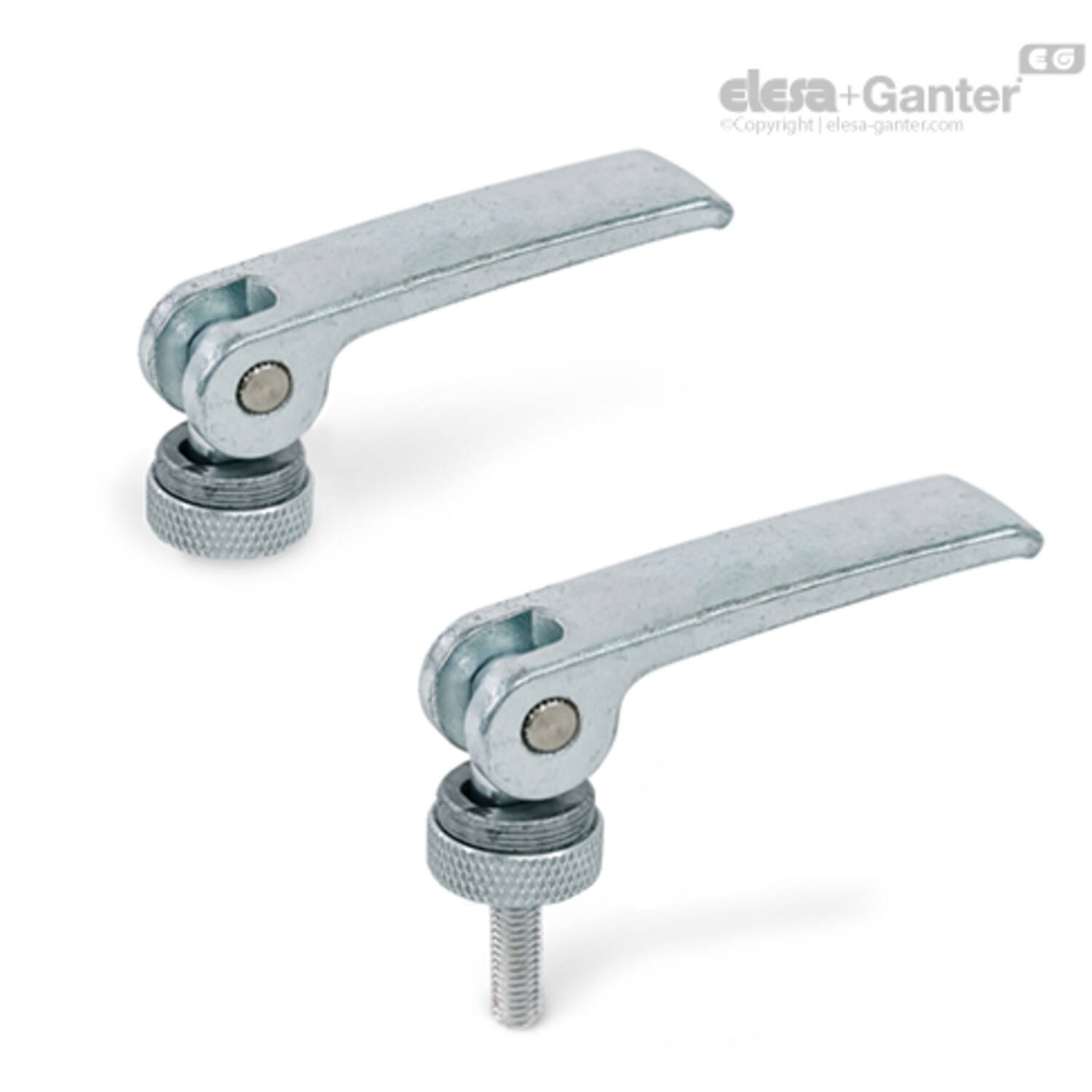

Typen
- Type A: stalen contactplaat met stelmoer
- Type B: stalen contactplaat zonder stelmoer
Hendel
Hendel
Staal precisiegietwerk
Verzinkt, blauw gepassiveerd Z
As
As
RVS AISI 303
chemisch vernikkeld
lagermoer / lagerschroef
lagermoer / lagerschroef
Staal
Verzinkt, blauw gepassiveerd
Stelmoer voor type A
Stelmoer voor type A
Staal
Verzinkt, blauw gepassiveerd
Contactplaat
Contactplaat
Staal
- Zinkvlokken gecoat
- Inzetgehard
Excentrische klemhendels GN 927.2 worden gebruikt voor snel klemmen en loslaten. In tegenstelling tot een klembewerking met behulp van een schroefdraad, maken deze hendels een klemming zonder draaimoment mogelijk.
De hendel is zo ontworpen dat de beweging niet groter kan zijn dan de maximale klemkracht. Er zijn geen losse onderdelen, omdat ze allemaal in de juiste volgorde worden bevestigd en gemonteerd.
Het Type A biedt de volgende voordelen:
De afstand tussen de hendelnok en het klemoppervlak is instelbaar via een fijne schroefdraad, waardoor de klempositie eenvoudig en met maximale klemkracht kan worden ingesteld. Ook kan de positie van de hendel ten opzichte van de klemas worden bepaald.
- Vetvrij klemoppervlak
- andere afwerkingen
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470071938 | GN 927.2-101-M10-B-Z |
|
|||
| 470071937 | GN 927.2-101-M8-B-Z |
|
|||
| 470071931 | GN 927.2-44-M4-B-Z |
|
|||
| 470071932 | GN 927.2-44-M5-B-Z |
|
|||
| 470071933 | GN 927.2-63-M5-B-Z |
|
|||
| 470071934 | GN 927.2-63-M6-B-Z |
|
|||
| 470071935 | GN 927.2-82-M6-B-Z |
|
|||
| 470071936 | GN 927.2-82-M8-B-Z |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
d4 |
h |
l1 |
l3 |
Gewicht (g) |
l5 |
d1 |
t |
l4 |
d3 |
d5 |
B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N.v.t. | 1.5 | 101 | 25.3 | 236 | 4.8 | M 10 | 15 | N.v.t. | 26 | 27 | 25 |
| N.v.t. | 1.5 | 101 | 25.3 | 238 | 4.8 | M 8 | 15 | N.v.t. | 26 | 27 | 25 |
| N.v.t. | 0.5 | 44 | 13.2 | 28 | 2.2 | M 4 | 8 | N.v.t. | 12 | 14 | 12 |
| N.v.t. | 0.5 | 44 | 13.2 | 28 | 2.2 | M 5 | 8 | N.v.t. | 12 | 14 | 12 |
| N.v.t. | 0.75 | 63 | 16.3 | 64 | 3 | M 5 | 10 | N.v.t. | 16 | 18.5 | 16 |
| N.v.t. | 0.75 | 63 | 16.3 | 64 | 3 | M 6 | 10 | N.v.t. | 16 | 18.5 | 16 |
| N.v.t. | 1 | 82 | 19.5 | 124 | 3.7 | M 6 | 12 | N.v.t. | 20 | 22.5 | 20 |
| N.v.t. | 1 | 82 | 19.5 | 122 | 3.7 | M 8 | 12 | N.v.t. | 20 | 22.5 | 20 |
