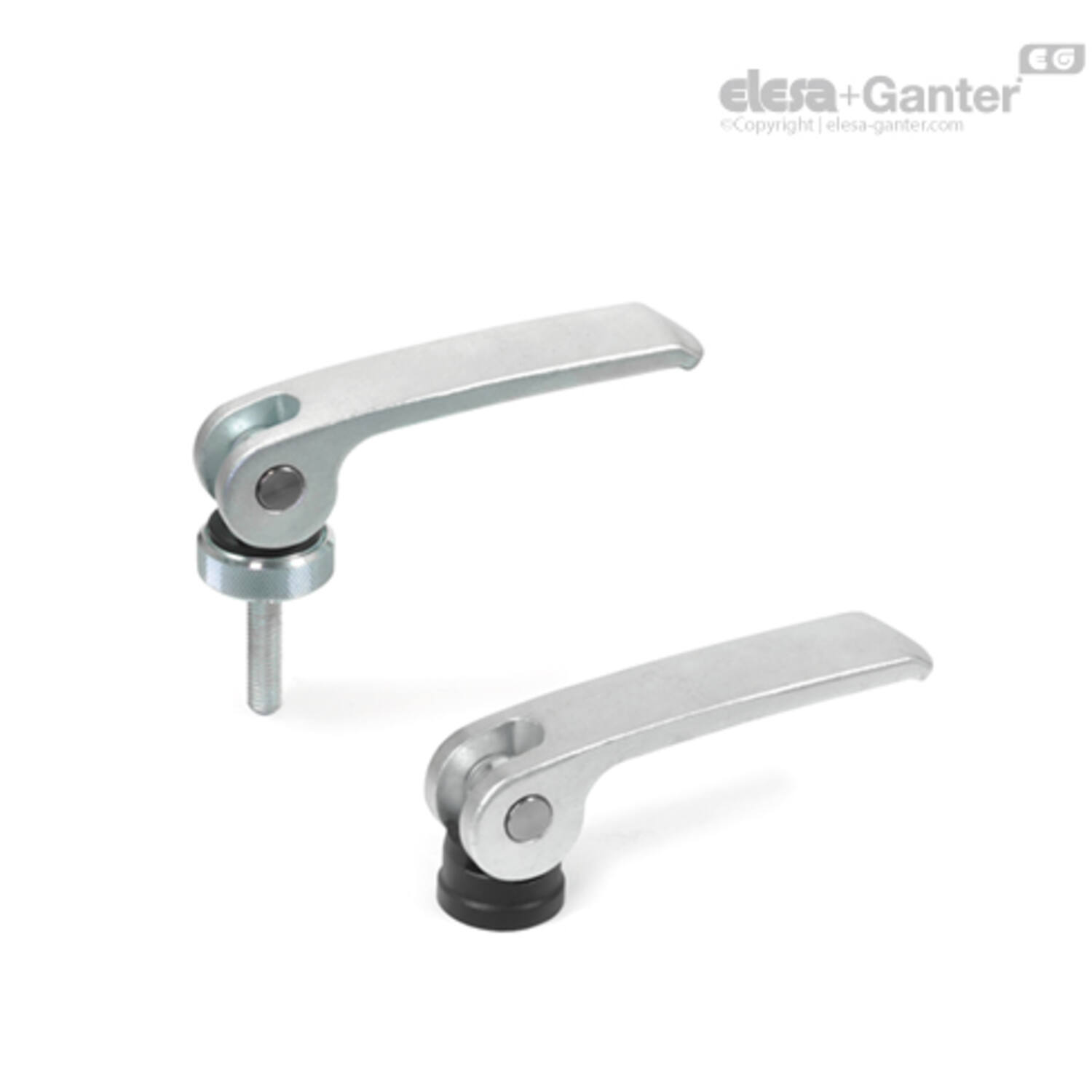

GN 927.3 Excentrische klemhendels
GN-927.3-B 1

GN 927.3
Excentrische klemhendels

Verzinkt staal - verzinkt staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Kunststof contactplaat met stelmoer
  • Type B: Kunststof contactplaat zonder stelmoer

Hendel

Staal precisiegietwerk

Verzinkt, blauw gepassiveerd

As

RVS AISI 303

chemisch vernikkeld

lagermoer / lagerschroef / stelmoer

Staal

Verzinkt, blauw gepassiveerd

Contactplaat

Kunststof, glasvezelversterkt

  • polyacetaal (POM) voor type A
  • polyamide (PA) voor type B
2Informatie

Excentrische klemhendels GN 927.3 worden gebruikt voor snel klemmen en loslaten. In tegenstelling tot een klembewerking met behulp van een schroefdraad, maken deze hendels een klemming zonder draaimoment mogelijk.

De hendel is zo ontworpen dat de beweging niet groter kan zijn dan de maximale klemkracht. Er zijn geen losse onderdelen, omdat ze allemaal in de juiste volgorde worden bevestigd en gemonteerd.

Het Type A biedt de volgende voordelen:

De afstand tussen de hendelnok en het klemoppervlak is instelbaar via een fijne schroefdraad, waardoor de klempositie eenvoudig en met maximale klemkracht kan worden ingesteld. Ook kan de positie van de hendel ten opzichte van de klemas worden bepaald.

3Technische informatie4Constructiekenmerken (Type A)

5Toepassingsvoorbeelden

Video's

Uitvoering

GN-927.3-A
GN-927.3-A Excentrische spanhendel, verzinkt staal, verbinding met draadeind van verzinkt staal, met stelmoer
GN-927.3-B
GN-927.3-B Excentrische spanhendel, verzinkt staal, verbinding met draadeind van verzinkt staal, zonder stelmoer
GN 927.3-A
GN 927.3-A Excentrische spanhendel, verzinkt staal, verbinding van verzinkt staal met binnendraad, met stelmoer
GN 927.3-B
GN 927.3-B Excentrische spanhendel, verzinkt staal, verbinding van verzinkt staal met binnendraad, zonder stelmoer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109536750 GN 927.3-101-M10-20-B
€ 23,62
109536760 GN 927.3-101-M10-25-B
€ 23,86
100930973 GN 927.3-101-M10-30-B
€ 23,72
109536775 GN 927.3-101-M10-35-B
€ 25,08
109536785 GN 927.3-101-M10-40-B
€ 23,79
109536795 GN 927.3-101-M10-50-B
€ 24,18
109536805 GN 927.3-101-M10-60-B
€ 23,96
109536825 GN 927.3-101-M8-20-B
€ 23,62
109536835 GN 927.3-101-M8-25-B
€ 23,86
109560795 GN 927.3-101-M8-30-B
€ 23,72
109536850 GN 927.3-101-M8-35-B
€ 25,08
109536860 GN 927.3-101-M8-40-B
€ 23,79
109536870 GN 927.3-101-M8-50-B
€ 24,18
109536875 GN 927.3-101-M8-60-B
€ 23,96
470027984 GN 927.3-44-M4-12-B
€ 11,27
470027986 GN 927.3-44-M4-16-B
€ 11,30
470027988 GN 927.3-44-M4-20-B
€ 11,27
470027990 GN 927.3-44-M4-25-B
€ 12,66
470027992 GN 927.3-44-M4-30-B
€ 11,39
470027996 GN 927.3-44-M5-12-B
€ 11,27
470027998 GN 927.3-44-M5-16-B
€ 11,30
470028000 GN 927.3-44-M5-20-B
€ 11,27
470028002 GN 927.3-44-M5-25-B
€ 12,66
470028004 GN 927.3-44-M5-30-B
€ 11,39
470028006 GN 927.3-44-M5-35-B
€ 12,66
470028008 GN 927.3-44-M5-40-B
€ 11,37
109536915 GN 927.3-63-M5-16-B
€ 11,30
109536925 GN 927.3-63-M5-20-B
€ 11,49
109536935 GN 927.3-63-M5-25-B
€ 11,59
109536945 GN 927.3-63-M5-30-B
€ 11,83
109536955 GN 927.3-63-M5-35-B
€ 11,93
109536965 GN 927.3-63-M5-40-B
€ 12,08
109536975 GN 927.3-63-M5-50-B
€ 12,54
109536995 GN 927.3-63-M6-16-B
€ 11,30
109537005 GN 927.3-63-M6-20-B
€ 11,49
109537015 GN 927.3-63-M6-25-B
€ 11,59
109537025 GN 927.3-63-M6-30-B
€ 11,83
109537035 GN 927.3-63-M6-35-B
€ 11,93
109537045 GN 927.3-63-M6-40-B
€ 12,08
109537055 GN 927.3-63-M6-50-B
€ 12,54
109537095 GN 927.3-82-M6-20-B
€ 14,42
109537105 GN 927.3-82-M6-25-B
€ 14,62
109537115 GN 927.3-82-M6-30-B
€ 15,30
109537125 GN 927.3-82-M6-35-B
€ 15,40
109537135 GN 927.3-82-M6-40-B
€ 15,37
109537145 GN 927.3-82-M6-50-B
€ 15,30
109537155 GN 927.3-82-M6-60-B
€ 16,01
109537170 GN 927.3-82-M8-20-B
€ 14,42
109537180 GN 927.3-82-M8-25-B
€ 14,62
109537190 GN 927.3-82-M8-30-B
€ 15,30
109537200 GN 927.3-82-M8-35-B
€ 15,40
109537210 GN 927.3-82-M8-40-B
€ 15,37

d4

h

d2

l1

l3 max

l3

Gewicht (g)

l5

l6

l4

d3

l3 min

d5

B

l2
N.v.t. 1.5 M 10 101 N.v.t. 25.3 233 4.8 25.3 N.v.t. 26 N.v.t. 27 25 20
N.v.t. 1.5 M 10 101 N.v.t. 25.3 236 4.8 25.3 N.v.t. 26 N.v.t. 27 25 25
N.v.t. 1.5 M 10 101 N.v.t. 25.3 238 4.8 25.3 N.v.t. 26 N.v.t. 27 25 30
N.v.t. 1.5 M 10 101 N.v.t. 25.3 238 4.8 25.3 N.v.t. 26 N.v.t. 27 25 35
N.v.t. 1.5 M 10 101 N.v.t. 25.3 241 4.8 25.3 N.v.t. 26 N.v.t. 27 25 40
N.v.t. 1.5 M 10 101 N.v.t. 25.3 257 4.8 25.3 N.v.t. 26 N.v.t. 27 25 50
N.v.t. 1.5 M 10 101 N.v.t. 25.3 254 4.8 25.3 N.v.t. 26 N.v.t. 27 25 60
N.v.t. 1.5 M 8 101 N.v.t. 25.3 231 4.8 25.3 N.v.t. 26 N.v.t. 27 25 20
N.v.t. 1.5 M 8 101 N.v.t. 25.3 231 4.8 25.3 N.v.t. 26 N.v.t. 27 25 25
N.v.t. 1.5 M 8 101 N.v.t. 25.3 234 4.8 25.3 N.v.t. 26 N.v.t. 27 25 30
N.v.t. 1.5 M 8 101 N.v.t. 25.3 235 4.8 25.3 N.v.t. 26 N.v.t. 27 25 35
N.v.t. 1.5 M 8 101 N.v.t. 25.3 238 4.8 25.3 N.v.t. 26 N.v.t. 27 25 40
N.v.t. 1.5 M 8 101 N.v.t. 25.3 235 4.8 25.3 N.v.t. 26 N.v.t. 27 25 50
N.v.t. 1.5 M 8 101 N.v.t. 25.3 240 4.8 25.3 N.v.t. 26 N.v.t. 27 25 60
N.v.t. 0.5 M 4 44 n.v.t. 13.2 24 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 12
N.v.t. 0.5 M 4 44 n.v.t. 13.2 26 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 16
N.v.t. 0.5 M 4 44 n.v.t. 13.2 26 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 20
N.v.t. 0.5 M 4 44 n.v.t. 13.2 26 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 25
N.v.t. 0.5 M 4 44 n.v.t. 13.2 27 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 30
N.v.t. 0.5 M 5 44 n.v.t. 13.2 26 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 12
N.v.t. 0.5 M 5 44 n.v.t. 13.2 26 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 16
N.v.t. 0.5 M 5 44 n.v.t. 13.2 27 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 20
N.v.t. 0.5 M 5 44 n.v.t. 13.2 27 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 25
N.v.t. 0.5 M 5 44 n.v.t. 13.2 28 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 30
N.v.t. 0.5 M 5 44 n.v.t. 13.2 29 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 35
N.v.t. 0.5 M 5 44 n.v.t. 13.2 29 2.2 n.v.t. N.v.t. 12 N.v.t. 14 12 40
N.v.t. 0.75 M 5 63 N.v.t. 16.3 60 3 16.3 N.v.t. 16 N.v.t. 18.5 16 16
N.v.t. 0.75 M 5 63 N.v.t. 16.3 61 3 16.3 N.v.t. 16 N.v.t. 18.5 16 20
N.v.t. 0.75 M 5 63 N.v.t. 16.3 61 3 16.3 N.v.t. 16 N.v.t. 18.5 16 25
N.v.t. 0.75 M 5 63 N.v.t. 16.3 62 3 16.3 N.v.t. 16 N.v.t. 18.5 16 30
N.v.t. 0.75 M 5 63 N.v.t. 16.3 63 3 16.3 N.v.t. 16 N.v.t. 18.5 16 35
N.v.t. 0.75 M 5 63 N.v.t. 16.3 64 3 16.3 N.v.t. 16 N.v.t. 18.5 16 40
N.v.t. 0.75 M 5 63 N.v.t. 16.3 64 3 16.3 N.v.t. 16 N.v.t. 18.5 16 50
N.v.t. 0.75 M 6 63 N.v.t. 16.3 61 3 16.3 N.v.t. 16 N.v.t. 18.5 16 16
N.v.t. 0.75 M 6 63 N.v.t. 16.3 62 3 16.3 N.v.t. 16 N.v.t. 18.5 16 20
N.v.t. 0.75 M 6 63 N.v.t. 16.3 63 3 16.3 N.v.t. 16 N.v.t. 18.5 16 25
N.v.t. 0.75 M 6 63 N.v.t. 16.3 64 3 16.3 N.v.t. 16 N.v.t. 18.5 16 30
N.v.t. 0.75 M 6 63 N.v.t. 16.3 65 3 16.3 N.v.t. 16 N.v.t. 18.5 16 35
N.v.t. 0.75 M 6 63 N.v.t. 16.3 65 3 16.3 N.v.t. 16 N.v.t. 18.5 16 40
N.v.t. 0.75 M 6 63 N.v.t. 16.3 67 3 16.3 N.v.t. 16 N.v.t. 18.5 16 50
N.v.t. 1 M 6 82 N.v.t. 19.5 119 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 20
N.v.t. 1 M 6 82 N.v.t. 19.5 119 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 25
N.v.t. 1 M 6 82 N.v.t. 19.5 121 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 30
N.v.t. 1 M 6 82 N.v.t. 19.5 121 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 35
N.v.t. 1 M 6 82 N.v.t. 19.5 122 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 40
N.v.t. 1 M 6 82 N.v.t. 19.5 123 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 50
N.v.t. 1 M 6 82 N.v.t. 19.5 125 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 60
N.v.t. 1 M 8 82 N.v.t. 19.5 121 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 20
N.v.t. 1 M 8 82 N.v.t. 19.5 124 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 25
N.v.t. 1 M 8 82 N.v.t. 19.5 124 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 30
N.v.t. 1 M 8 82 N.v.t. 19.5 126 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 35
N.v.t. 1 M 8 82 N.v.t. 19.5 126 3.7 19.5 N.v.t. 20 N.v.t. 22.5 20 40
