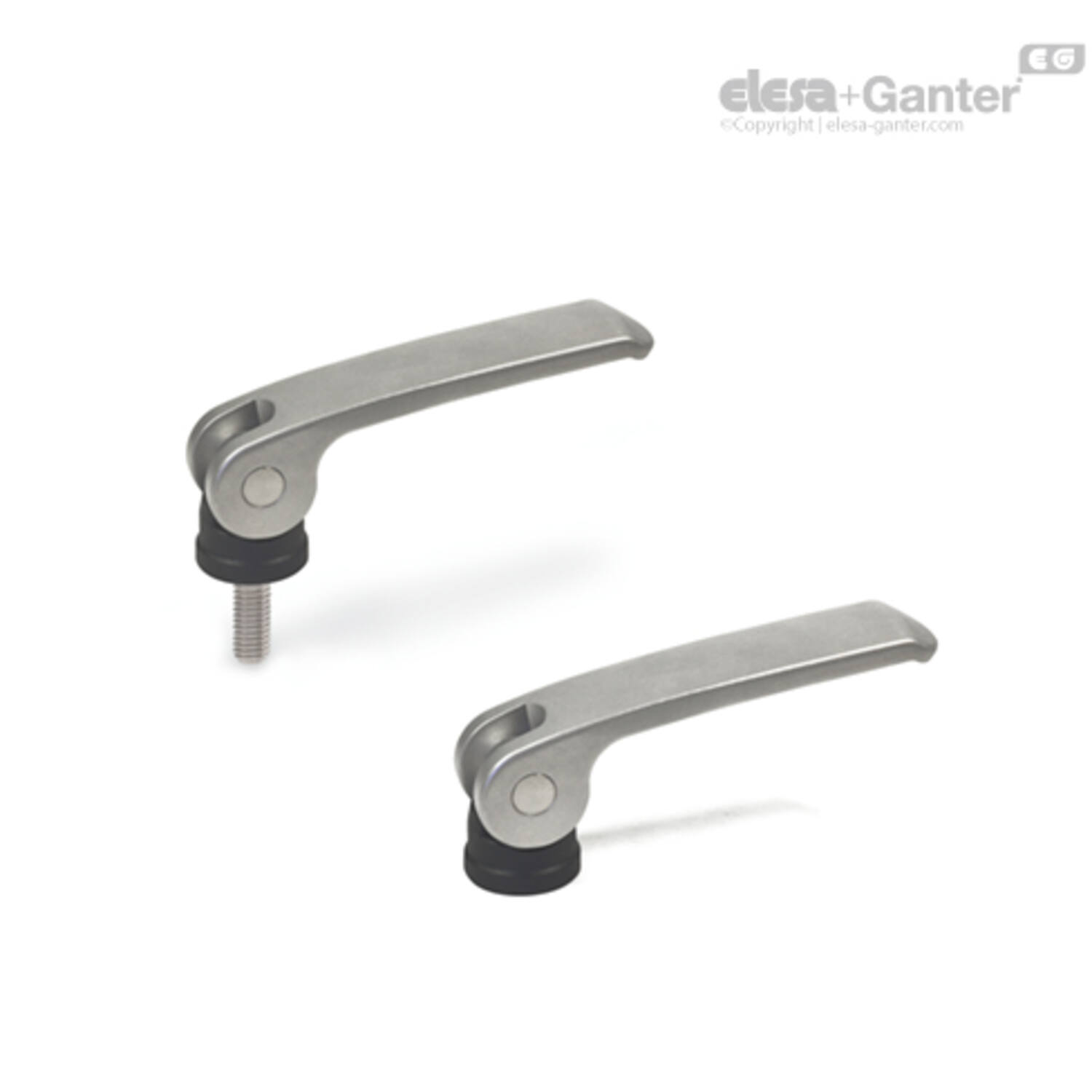

GN 927.5 Excentrische klemhendels, RVS
GN 927.5-A 1

GN 927.5
Excentrische klemhendels, RVS

RVS (1.4308 = AISI CF8) - RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Kunststof contactplaat met stelmoer
  • Type B: Kunststof contactplaat zonder stelmoer

Hendel

RVS precisiegietwerk AISI CF-8

As

RVS AISI 303

chemisch vernikkeld

lagermoer / lagerschroef

RVS AISI 303

Contactplaat

Kunststof, glasvezelversterkt

  • polyacetaal (POM) voor type A
  • polyamide (PA) voor type B
2Informatie

Excentrische klemhendels GN 927.5 worden gebruikt voor snel klemmen en loslaten. In tegenstelling tot een klembewerking met behulp van een schroefdraad, maken deze hendels een klemming zonder draaimoment mogelijk.

De hendel is zo ontworpen dat de beweging niet groter kan zijn dan de maximale klemkracht. Er zijn geen losse onderdelen, omdat ze allemaal in de juiste volgorde worden bevestigd en gemonteerd.

Het Type A biedt de volgende voordelen:

De afstand tussen de hendelnok en het klemoppervlak is instelbaar via een fijne schroefdraad, waardoor de klempositie eenvoudig en met maximale klemkracht kan worden ingesteld. Ook kan de positie van de hendel ten opzichte van de klemas worden bepaald.

3Technische informatie4Constructiekenmerken (Type A)

5Toepassingsvoorbeelden

Video's

Uitvoering

GN-927.5-A
GN-927.5-A Excentrische spanhendel, RVS, verbinding met draadeind van RVS, met RVS stelmoer
GN-927.5-B
GN-927.5-B Excentrische spanhendel, zink spuitgiet met zwart kunststofcoating, verbinding met RVS draadeind, zonder stelmoer
GN 927.5-A
GN 927.5-A Excentrische spanhendel, RVS, verbinding van RVS met binnendraad, met RVS stelmoer
GN 927.5-B
GN 927.5-B Excentrische spanhendel, RVS, verbinding van RVS met binnendraad, zonder RVS stelmoer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100712710 GN 927.5-101-M10-A
€ 40,85
100712790 GN 927.5-101-M8-A
€ 40,85
470028162 GN 927.5-44-M4-A
€ 16,71
470028178 GN 927.5-44-M5-A
€ 16,71
100930970 GN 927.5-63-M5-A
€ 19,86
100712945 GN 927.5-63-M6-A
€ 19,86
100713025 GN 927.5-82-M6-A
€ 25,86
100713105 GN 927.5-82-M8-A
€ 25,86

d4

h

l1

l3 max

d4 h11

l3

max koppel in Nm

Gewicht (g)

d6

l5

l6

d1

t

l4

d3

l3 min

d5

B
30 1.5 101 29.3 N.v.t. 25.3 N.v.t. 238 N.v.t. 4.8 N.v.t. M 10 15 4 26 25.3 N.v.t. 25
30 1.5 101 29.3 N.v.t. 25.3 N.v.t. 239 N.v.t. 4.8 N.v.t. M 8 15 4 26 25.3 N.v.t. 25
15 0.5 44 n.v.t. N.v.t. 13.2 N.v.t. 27 N.v.t. 2.2 N.v.t. M 4 8 2 12 n.v.t. N.v.t. 12
15 0.5 44 n.v.t. N.v.t. 13.2 N.v.t. 28 N.v.t. 2.2 N.v.t. M 5 8 2 12 n.v.t. N.v.t. 12
19 0.75 63 18.8 N.v.t. 16.3 N.v.t. 60 N.v.t. 3 N.v.t. M 5 10 2.5 16 16.3 N.v.t. 16
19 0.75 63 18.8 N.v.t. 16.3 N.v.t. 62 N.v.t. 3 N.v.t. M 6 10 2.5 16 16.3 N.v.t. 16
25 1 82 22.5 N.v.t. 19.5 N.v.t. 126 N.v.t. 3.7 N.v.t. M 6 12 3 20 19.5 N.v.t. 20
25 1 82 22.5 N.v.t. 19.5 N.v.t. 124 N.v.t. 3.7 N.v.t. M 8 12 3 20 19.5 N.v.t. 20
