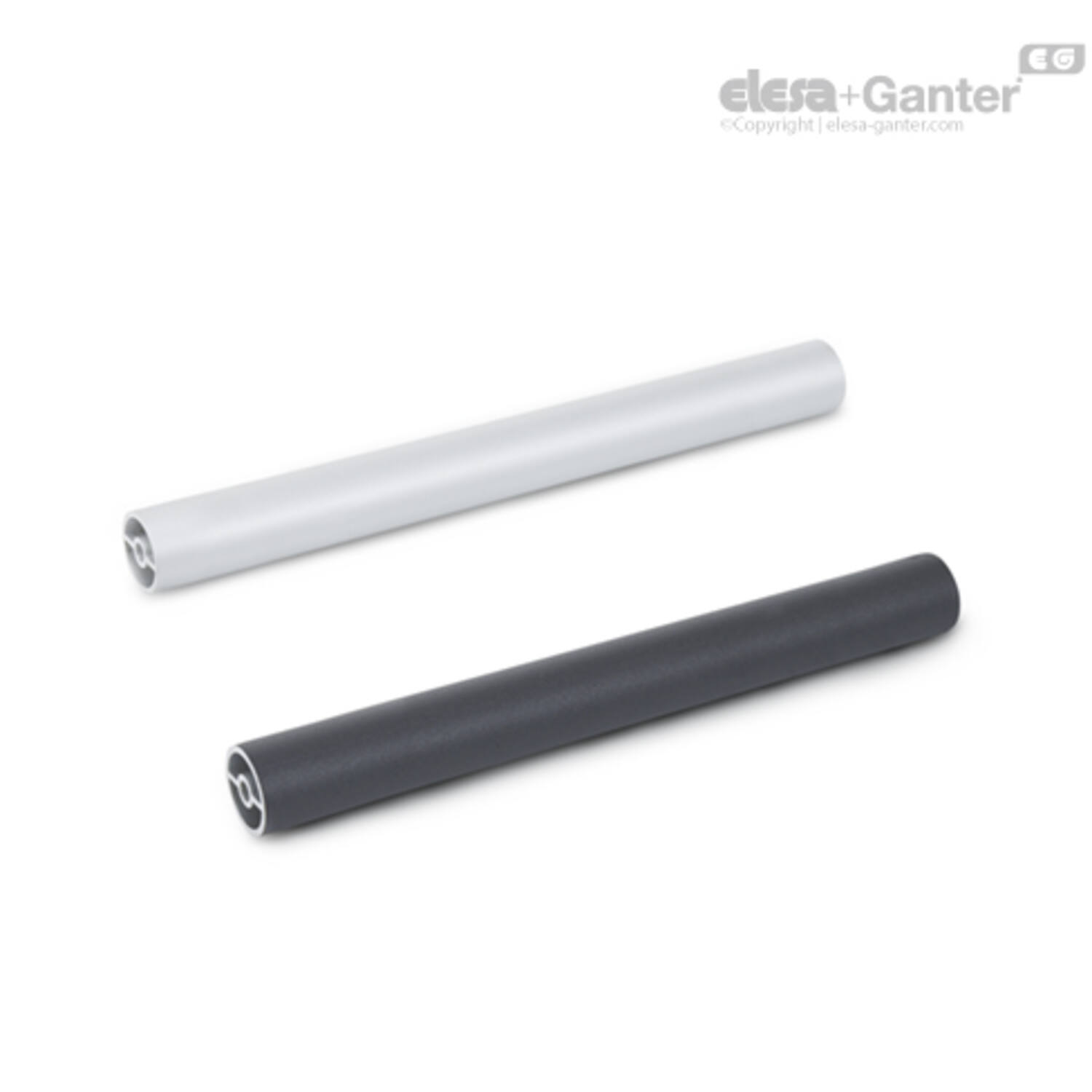

GN 930
Buizen voor handgreep

Bekijk volledig

Datasheet

Omschrijving

1Specificatie

Aluminium

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

(beschikbaar tot een lengte van 3000 mm)

geanodiseerd, natuurlijke kleur EL

(beschikbaar tot een lengte van 2600 mm)

2Informatie

Handgreepbuizen GN 930 met schroefkanaal zijn ontworpen voor gebruik in verschillende buisgrepen (bijv. GN 333 ).-

Voor toepassingen waarvoor geen handgreepbases nodig zijn, biedt het schroefkanaal een zeer economische bevestigingsoplossing met draadtappende schroeven. De lengtes l in de tabel zijn lengtes uit voorraad. Afhankelijk van de afwerking zijn alle lengtes tot max. 3000 mm beschikbaar.

3Op aanvraag

Kunststof kap in zwart of lichtgrijs voor buis Ø 28

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
100121060	GN 930-20-194-EL	€ 5,22
100121070	GN 930-20-194-SW	€ 5,17
100121080	GN 930-20-244-EL	€ 6,00
100121090	GN 930-20-244-SW	€ 6,08
100121100	GN 930-20-294-EL	€ 6,81
100121110	GN 930-20-294-SW	€ 6,83
100121120	GN 930-20-394-EL	€ 9,00
100121130	GN 930-20-394-SW	€ 8,95
100121140	GN 930-28-192-EL	€ 6,25
100121150	GN 930-28-192-SW	€ 6,34
100121160	GN 930-28-242-EL	€ 7,49
100121170	GN 930-28-242-SW	€ 7,59
100121180	GN 930-28-292-EL	€ 8,69
100121190	GN 930-28-292-SW	€ 9,05
101105455	GN 930-28-392-EL	€ 10,91
100121200	GN 930-28-392-SW	€ 11,03
100121210	GN 930-28-492-EL	€ 13,52
100121220	GN 930-28-492-SW	€ 13,74
100121230	GN 930-28-592-EL	€ 16,67
100121240	GN 930-28-592-SW	€ 16,74
100121250	GN 930-30-189-EL	€ 7,22
100121260	GN 930-30-189-SW	€ 7,10
100121270	GN 930-30-289-EL	€ 9,88
100121280	GN 930-30-289-SW	€ 10,15
100121290	GN 930-30-389-EL	€ 12,52
100121300	GN 930-30-389-SW	€ 12,20
100121310	GN 930-30-489-EL	€ 15,76
100121320	GN 930-30-489-SW	€ 14,79
100121330	GN 930-30-589-EL	€ 17,35
100121340	GN 930-30-589-SW	€ 17,69
100121350	GN 930-30-989-EL	€ 31,99
100121360	GN 930-30-989-SW	€ 33,16

d2	Gewicht (g)	l ±0.25	voor zelftapschroef	d1 ±0.25

4.5	63	194	M 5	20
4.5	63	194	M 5	20
4.5	80	244	M 5	20
4.5	80	244	M 5	20
4.5	98	294	M 5	20
4.5	98	294	M 5	20
4.5	150	394	M 5	20
4.5	150	394	M 5	20
5.5	90	192	M 6	28
5.5	90	192	M 6	28
5.5	120	242	M 6	28
5.5	120	242	M 6	28
5.5	150	292	M 6	28
5.5	150	292	M 6	28
5.5	195	392	M 6	28
5.5	195	392	M 6	28
5.5	240	492	M 6	28
5.5	240	492	M 6	28
5.5	280	592	M 6	28
5.5	280	592	M 6	28
3.6	106	189	M 4	30
3.6	106	189	M 4	30
3.6	164	289	M 4	30
3.6	164	289	M 4	30
3.6	220	389	M 4	30
3.6	220	389	M 4	30
3.6	280	489	M 4	30
3.6	280	489	M 4	30
3.6	340	589	M 4	30
3.6	340	589	M 4	30
3.6	560	989	M 4	30
3.6	560	989	M 4	30
