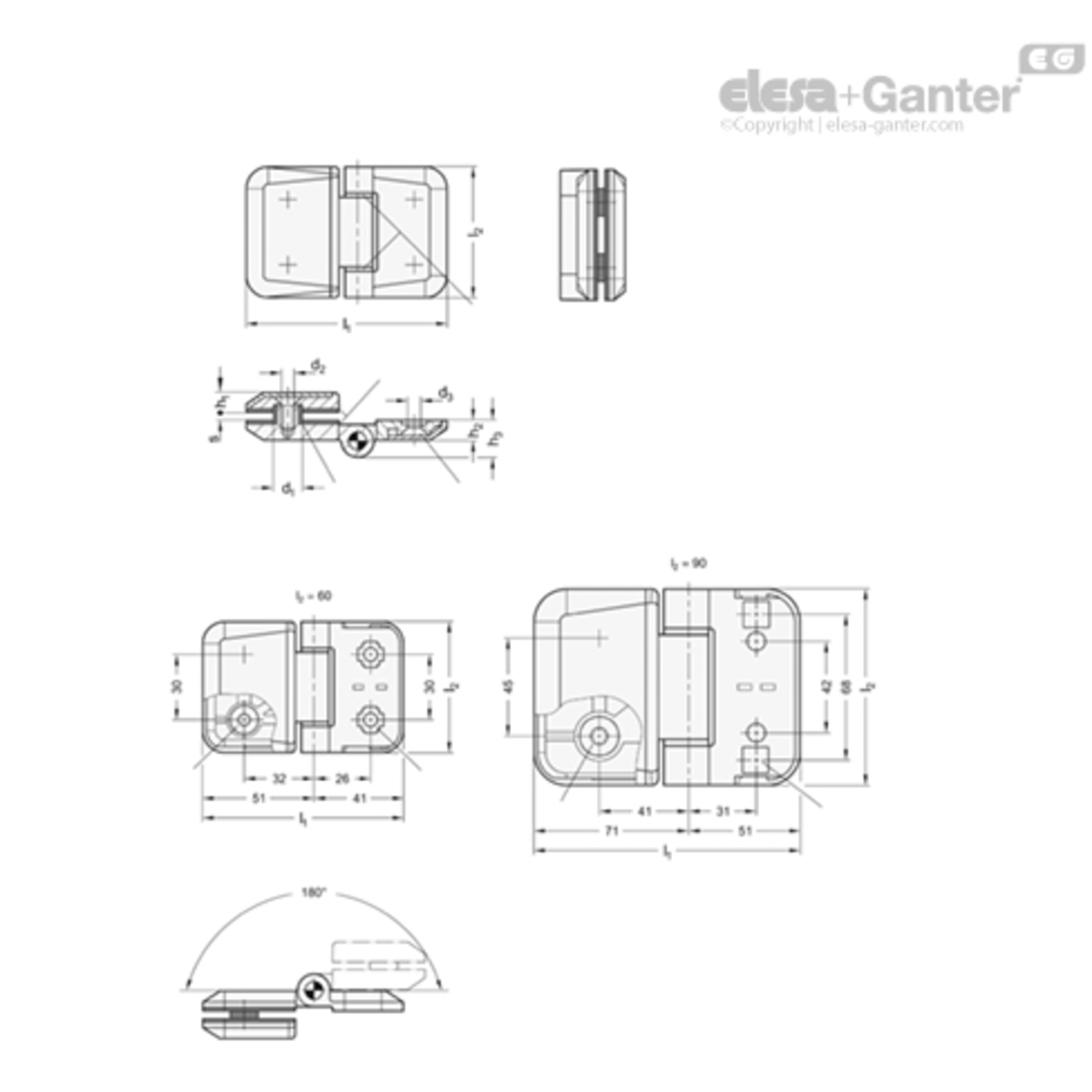

GN 938

Scharnieren

Zinkspuitgietwerk ZD

Kunststof bekleding

• zwart, RAL 9005, textuurafwerking SW

• zilver, RAL 9006, textuurafwerking SR

Scharnierpen

Roestvrij staal AISI 303

Instelplaten

RVS AISI 316L

Klemschroeven

RVS AISI 304

Afstandshulzen

Kunststof (polyamide PA)

Rubberen inzetstukken

Elastomeer (TPE)

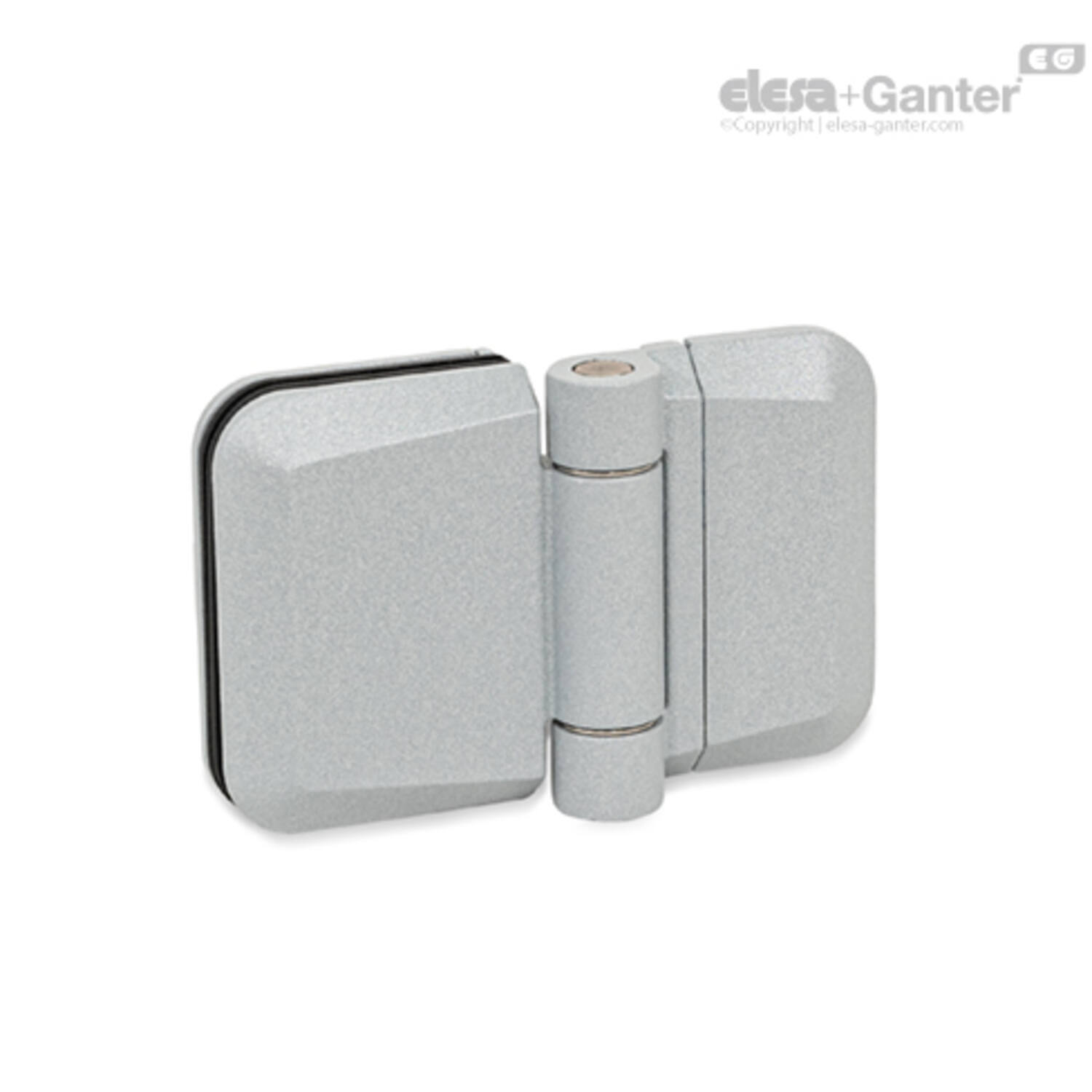

Scharnieren GN 938 worden gebruikt voor het vastzetten van deurpanelen, bijv. gemaakt van glas of kunststof, zodat ze kunnen draaien. Ze zijn zo ontworpen dat ze passen bij de paneelsteunklem GN 939.

De panelen (deuren) worden geklemd tussen de rubberen inzetstukken en extra vastgezet met afstandshulzen, zodat een positieve verbinding wordt gevormd.

Indien de scharnieren worden gebruikt met profielsystemen met sleuven van 6, 8 of 10 mm, zijn T-moeren GN 938.1 beschikbaar als montagetoebehoren. Ze maken het eenvoudig om de scharnieren uit te lijnen en ze te beschermen tegen verdraaien.

De afdekkingen worden los geleverd. Ze worden zijwaarts erop geschoven na montage en worden automatisch op hun plaats vergrendeld.

• T-moeren GN 938.1

• andere kleuren

• Lijst met scharniertypen

• Belastingsgegevens

• Kunststofkenmerken

• Kenmerken RVS
