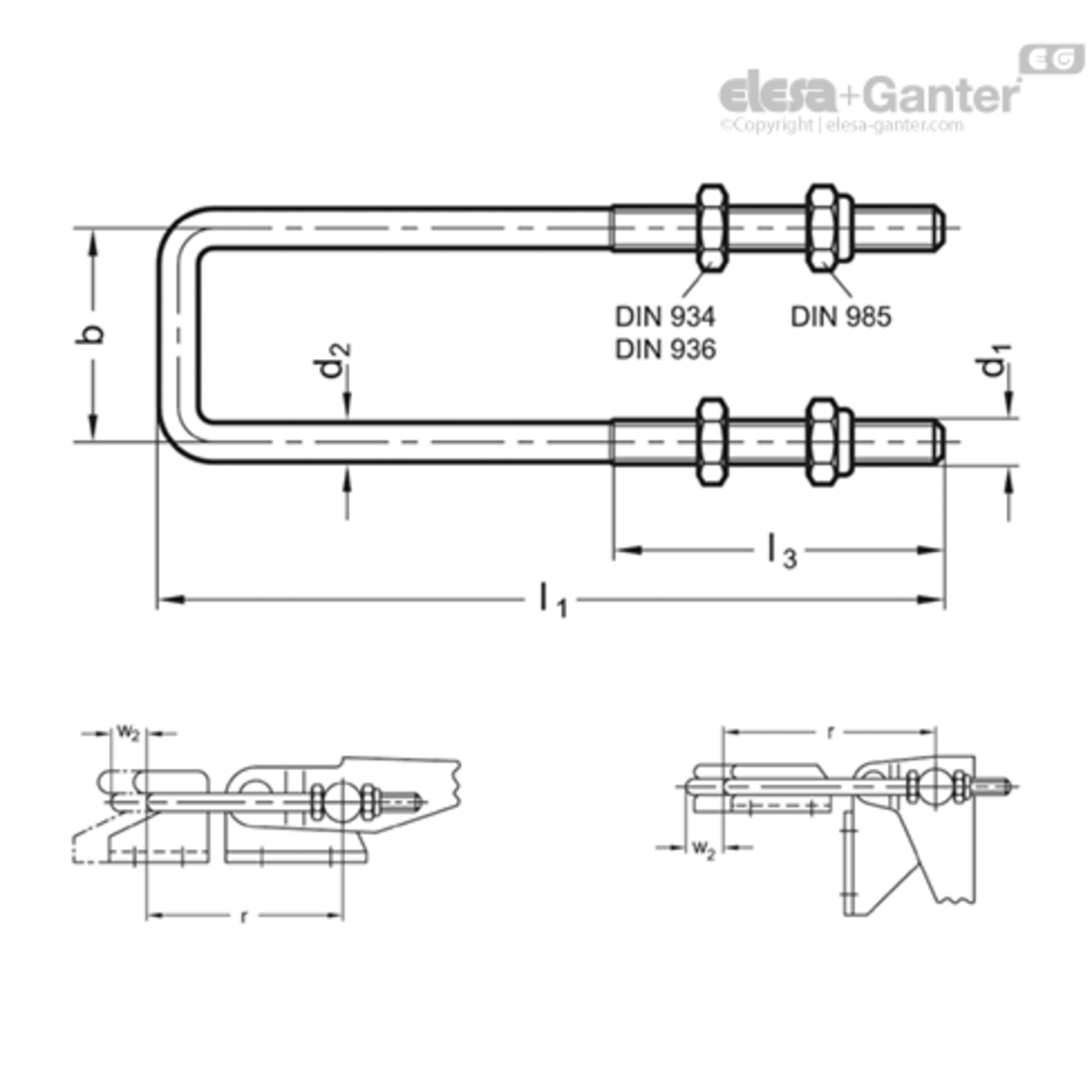

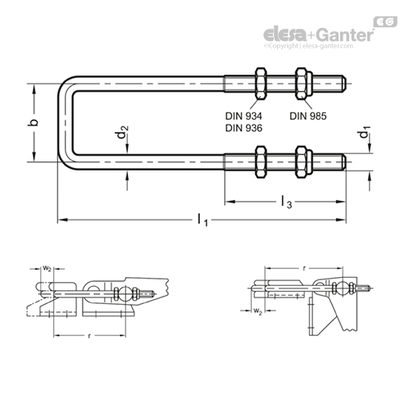

GN 951.1 Beugels
GN 951.1 1

GN 951.1
Beugels

Verzinkt staal of RVS (1.4301 = A2 = AISI304)

Opmerking:
* Deze klemlengtes zijn bij de standaardversies van GN 851 / GN 851.3 inbegrepen in de leveringsomvang.
** Deze klemlengtes zijn bij de standaardversies van GN 851.1 / GN 851.2 inbegrepen in de leveringsomvang

Bekijk volledig
__logo__SPEEDYBLOCK__ __logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Uitvoering in staal ST

Verzinkt, blauw gepassiveerd

Uitvoering in roestvrij staal AISI 304 NI

Zeskantmoeren (met polyamide inzetstuk)

M4: DIN 934 / DIN 985

M6 / M8: DIN 936 / DIN 985

Staal, verzinkt, resp. roestvrij staal

2Technische informatie3Op aanvraag
  • Roestvrij staal AISI 316 A4

Uitvoering

GN 951.1
GN 951.1 Spanbeugel, verzinkt staal
GN 951.1-NI
GN 951.1-NI Spanbeugel, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109510155 GN 951.1-M4-21-103-ST
€ 6,30
109510160 GN 951.1-M4-21-153-ST
€ 6,78
109510165 GN 951.1-M4-21-203-ST
€ 6,78
109510145 GN 951.1-M4-21-56-ST
€ 1,63
109510150 GN 951.1-M4-21-70-ST
€ 2,39
109510175 GN 951.1-M6-32-110-ST
€ 2,83
109510180 GN 951.1-M6-32-130-ST
€ 7,49
109510185 GN 951.1-M6-32-155-ST
€ 7,81
109510190 GN 951.1-M6-32-205-ST
€ 8,44
109510170 GN 951.1-M6-32-78-ST
€ 1,85
109510195 GN 951.1-M8-38-111-ST
€ 4,05
109510200 GN 951.1-M8-38-127-ST
€ 9,86
109510205 GN 951.1-M8-38-143-ST
€ 5,88
109510210 GN 951.1-M8-38-157-ST
€ 10,59
109513065 GN 951.1-M8-38-207-ST
€ 11,79

d2

l1

Mt. GN 851.1/GN 851.2

GN 851.3 w2

Mt. GN 851/GN 851.3

l3

Gewicht (g)

GN 851.1 / GN 851.2 w2

GN 851 r bij w2 =0

d1

GN 851.1 / GN 851.2 r bij w2 =0

GN 852 r bij w2 =0

GN 851.3 r bij w2 =0

GN 851 w2

GN 852.1 r bij w2 =0

w2

B
3.4 103 160 14 160 30 19 14 80 M 4 82 80 80 14 82 14 21
3.4 153 160 19 160 35 23 19 125 M 4 127 125 125 19 127 19 21
3.4 203 160 19 160 35 27 19 175 M 4 177 175 175 19 177 19 21
3.4 56** N.v.t. 11 160 27.5 11 N.v.t. 35 M 4 N.v.t. 35 35 11 N.v.t. 11 21
3.4 70*** 160 12 160 28.5 15 12 48 M 4 50 48 48 12 50 12 21
5.2 110*** 320 24 320 44 45 21 75 M 6 78 75 75 24 78 24 32
5.2 130 320 25 320 45 60 25 94 M 6 94 94 94 25 94 25 32
5.2 155 320 25 320 45 73 25 119 M 6 119 119 119 25 119 25 32
5.2 205 320 25 320 45 95 25 169 M 6 169 169 169 25 169 25 32
5.2 78** N.v.t. 10 320 33 35 N.v.t. 57 M 6 N.v.t. 57 54 10 N.v.t. 10 32
7.2 111** N.v.t. 22 700 52 85 N.v.t. 74 M 8 N.v.t. 74 70 22 N.v.t. 22 38
7.2 127 N.v.t. 34 700 60 100 N.v.t. 78 M 8 N.v.t. 78 78 34 N.v.t. 34 38
7.2 143*** 700 30 700 56 110 30 98 M 8 98 102 98 30 98 30 38
7.2 157 700 34 700 60 135 34 108 M 8 108 108 108 34 108 34 38
7.2 207 700 34 700 60 185 34 158 M 8 158 158 158 34 158 34 38
