GN 970 Montagehoek
GN 970 1

GN 970
Montagehoek

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

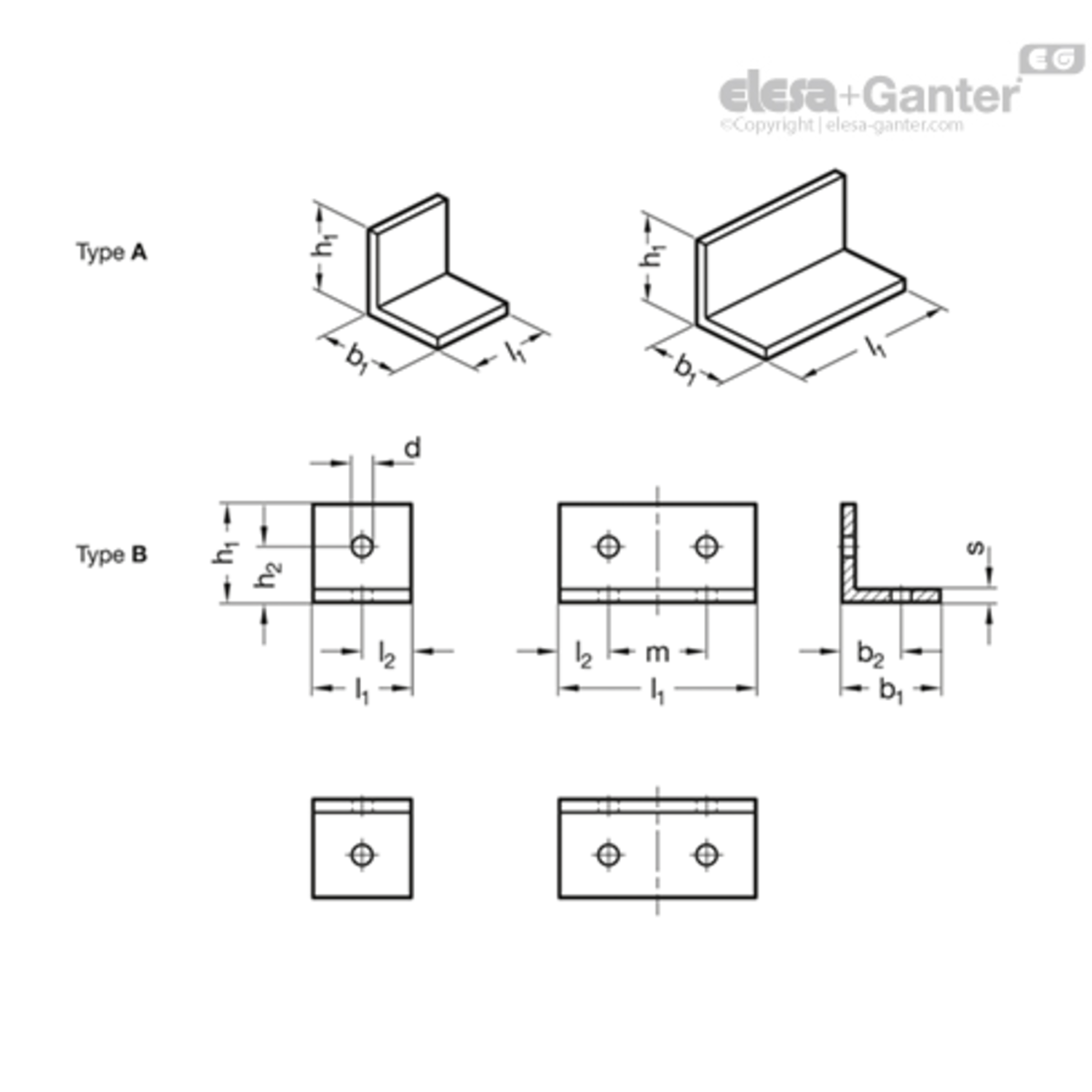

Uitvoering met gelijke zijden

Typen

  • Type A: zonder boringen
  • Type B: met boringen

Uitvoering met ongelijke zijden

Typen

  • Type A: zonder boringen
  • Type C: met boringen en sleufgaten

Constructiestaal STB

getrokken, met scherpe randen

gezwart

Aluminium ALM

ingedrukt

mat, geslepen

2Informatie

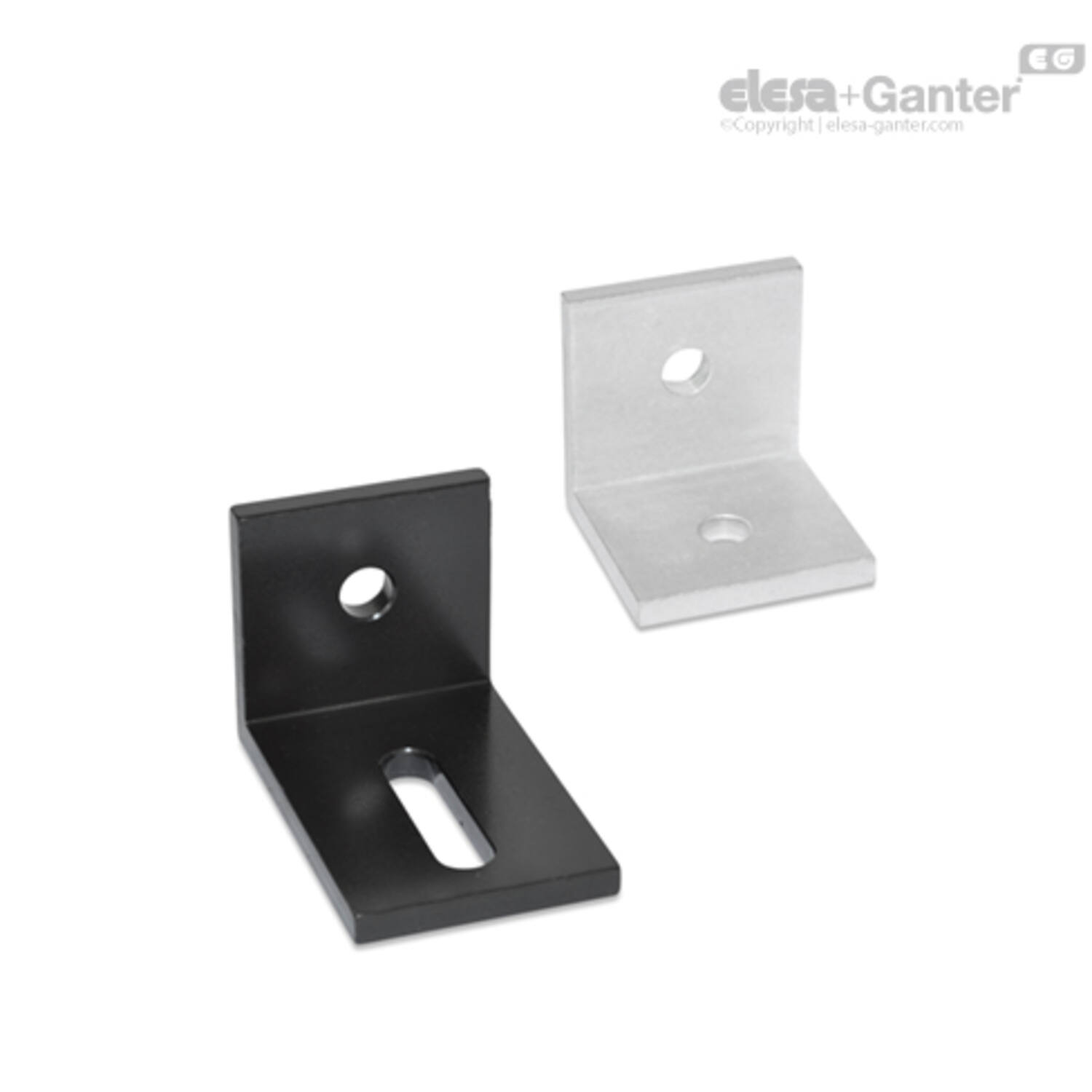

GN 970 montagebeugels worden universeel gebruikt voor haakse aansluiting en bevestiging van bijv. voetplaten of afdekkingen.

Type A maakt het gebruik van boorsjablonen specifiek voor de toepassing mogelijk, evenals bevestiging door lassen.

Type B montagebeugels hebben 2 of 4 gaten, afhankelijk van de lengte l1.

Type C montagebeugels hebben, afhankelijk van de lengte, één of twee combinaties van een gat en een langwerpig gat l1.

Uitvoering

GN 970
GN 970 Montagehoek met gelijke zijden
GN-970
GN-970 Montagehoek met ongelijke zijden
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
460106913 GN 970-ALM-30-30-30-A
€ 2,95
460102802 GN 970-ALM-30-30-30-B
€ 5,61
460104881 GN 970-ALM-30-30-60-A
€ 3,07
460102803 GN 970-ALM-30-30-60-B
€ 8,00
460105905 GN 970-ALM-40-40-40-A
€ 3,86
460103815 GN 970-ALM-40-40-40-B
€ 7,54
460102805 GN 970-ALM-40-40-80-A
€ 4,34
460103886 GN 970-ALM-40-40-80-B
€ 10,37
460105906 GN 970-ALM-50-50-100-A
€ 6,08
460102808 GN 970-ALM-50-50-100-B
€ 10,69
460103888 GN 970-ALM-50-50-50-A
€ 4,12
460102899 GN 970-ALM-50-50-50-B
€ 7,93
460105907 GN 970-STB-30-30-30-A
€ 2,12
460103889 GN 970-STB-30-30-30-B
€ 5,98
460104885 GN 970-STB-30-30-60-A
€ 3,34
460104886 GN 970-STB-30-30-60-B
€ 8,59
460102902 GN 970-STB-40-40-40-A
€ 3,12
460105910 GN 970-STB-40-40-40-B
€ 8,59
460102903 GN 970-STB-40-40-80-A
€ 5,44
460104887 GN 970-STB-40-40-80-B
€ 9,03

b2

h2

l1

Gewicht (g)

s

d

b1

h1

m

l2
18 18 30 18 4 6.2 30 30 N.v.t. 15
18 18 30 17 4 6.2 30 30 N.v.t. 15
18 18 60 35 4 6.2 30 30 30 15
18 18 60 34 4 6.2 30 30 30 15
24 24 40 40 5 8.2 40 40 N.v.t. 20
24 24 40 38 5 8.2 40 40 N.v.t. 20
24 24 80 80 5 8.2 40 40 40 20
24 24 80 76 5 8.2 40 40 40 20
30 30 100 149 6 10.2 50 50 50 25
30 30 100 144 6 10.2 50 50 50 25
30 30 50 75 6 10.2 50 50 N.v.t. 25
30 30 50 72 6 10.2 50 50 N.v.t. 25
18 18 30 53 4 6.2 30 30 N.v.t. 15
18 18 30 51 4 6.2 30 30 N.v.t. 15
18 18 60 107 4 6.2 30 30 30 15
18 18 60 103 4 6.2 30 30 30 15
24 24 40 120 5 8.2 40 40 N.v.t. 20
24 24 40 81 5 8.2 40 40 N.v.t. 20
24 24 80 233 5 8.2 40 40 40 20
24 24 80 231 5 8.2 40 40 40 20
