GN 99.2 Verstelbare kegelgrepen
GN 99.2 1

GN 99.2
Verstelbare kegelgrepen

Gezwart staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type M: Rechte hendel
  • Type N: Haakse hendel

Staal

gezwart

Uitvoering met draadstang

Treksterkteklasse 5.8

2Informatie

Klemhendels GN 99.2 staan bekend om hun kleine afmetingen.

Ze zijn bedoeld voor toepassingen waarbij het klembereik beperkt is of waar een specifieke positie van de hendel vereist is. De getande boring in de bolvormige naaf is uitgerust met een inzetstuk met schroefdraadbout dat in de naaf met zijn eigen vertandingen grijpt.

Door de klemhendel in te drukken, worden de vertandingen ontkoppeld en wordt deze vrijgemaakt voor herpositionering in de meest geschikte positie. Bij het loslaten van de hendel worden de vertandingen automatisch weer ingeschakeld.

Indien een draaiing van 360° niet mogelijk is, kan het inzetstuk licht worden ingeschroefd (nadat de hendel is losgedraaid) via een sleuf in de kartelschroef.

3Technische informatie

Uitvoering

GN-99.2

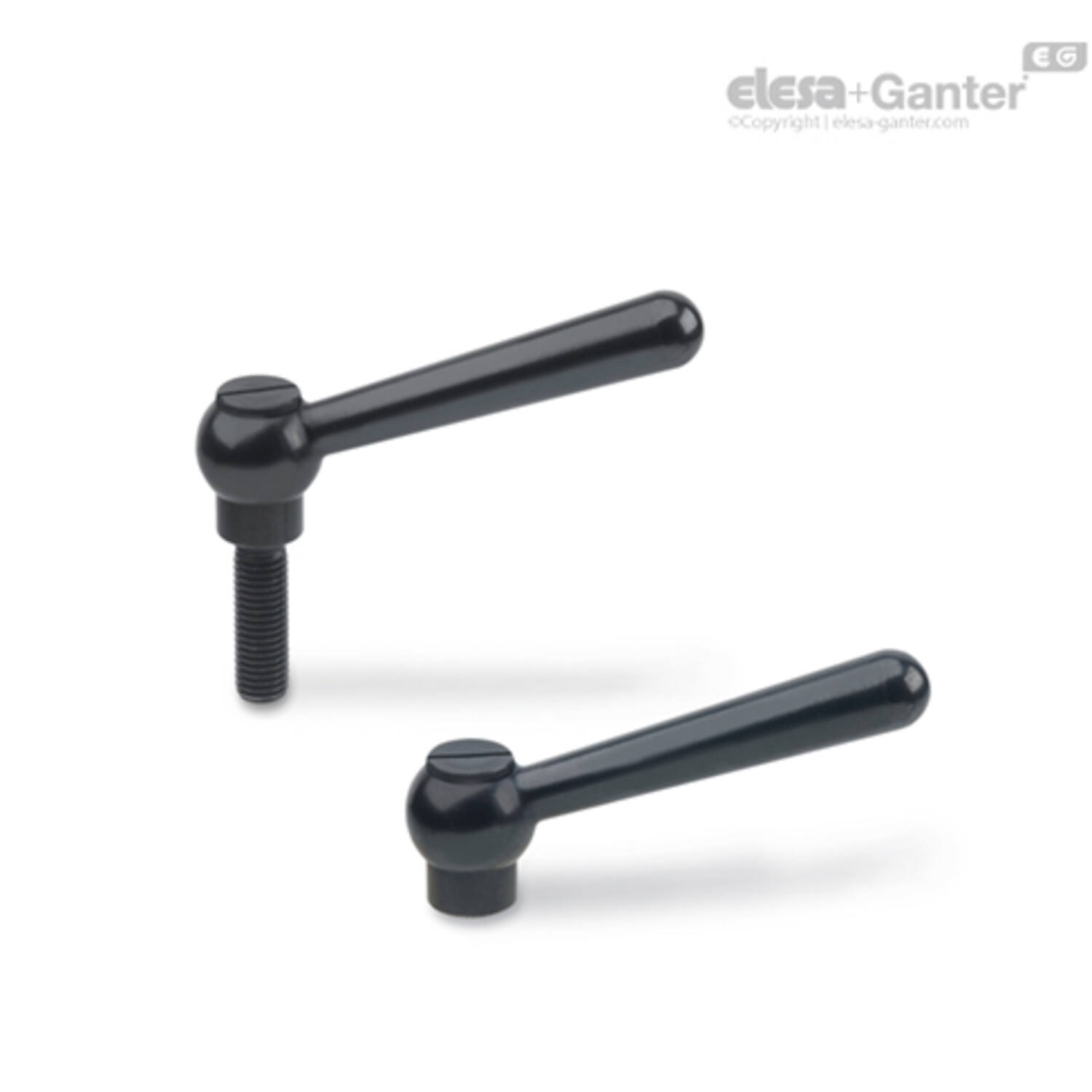

GN-99.2 Verstelbare kegelgreep, gezwart staal, vlak of schuin, draadeind
GN 99.2
GN 99.2 Verstelbare kegelgreep, gezwart staal, vlak of schuin, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100402940 GN 99.2-10-M6-M
€ 18,47
100402930 GN 99.2-10-M6-N
€ 18,47
100402910 GN 99.2-10-M8-M
€ 18,47
100402920 GN 99.2-10-M8-N
€ 18,47
100402970 GN 99.2-13-M10-M
€ 23,01
100402980 GN 99.2-13-M10-N
€ 23,01
100402950 GN 99.2-13-M8-M
€ 23,01
100402960 GN 99.2-13-M8-N
€ 23,01
100402990 GN 99.2-16-M10-M
€ 37,50
100403000 GN 99.2-16-M10-N
€ 37,50
100403020 GN 99.2-16-M12-M
€ 37,50
100403010 GN 99.2-16-M12-N
€ 37,50

h2

d4

l3 ≈

d2

h3 ≈

Gewicht (g)

d1

t min

h1

d3

l2
8 20 N.v.t. M 6 N.v.t. 61 10 12 25 13.5 63
8 20 60 M 6 39.5 61 10 12 25 13.5 N.v.t.
8 20 N.v.t. M 8 N.v.t. 59 10 12 25 13.5 63
8 20 60 M 8 39.5 59 10 12 25 13.5 N.v.t.
8 25 N.v.t. M 10 N.v.t. 118 13 15 29 16 80
8 25 76 M 10 49.5 118 13 15 29 16 N.v.t.
8 25 N.v.t. M 8 N.v.t. 122 13 15 29 16 80
8 25 76 M 8 49.5 122 13 15 29 16 N.v.t.
10.5 28 N.v.t. M 10 N.v.t. 192 16 18 33.5 19 100
10.5 28 95 M 10 60.5 200 16 18 33.5 19 N.v.t.
10.5 28 N.v.t. M 12 N.v.t. 195 16 18 33.5 19 100
10.5 28 95 M 12 60.5 192 16 18 33.5 19 N.v.t.
