GST-SV Drukstukken
GST-SV 1
GST-SV 2

GST-SV
Drukstukken

Bekijk volledig
__logo__SUPER_TEC__ __logo__RoHS__ __logo__POM__ __logo__g60_0__

Omschrijving

1Belangrijkste specificaties

Materiaal

SUPER-technopolymeer schroef van met glasvezel versterkt polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur.

Drukstuk van op acetaalhars gebaseerd (POM) technopolymeer, zwarte of grijze kleur, matte afwerking, wordt niet-gemonteerd geleverd.

2Algemene informatie

Eigenschappen en toepassing

GST-SV-schroeven zijn vanwege het drukstuk geschikt voor gebruik op onregelmatige of niet-parallelle oppervlakken, waardoor klemmen mogelijk is zonder rotatie over te brengen op het te klemmen oppervlak en het tegen krassen wordt beschermd.

De binnenzeskant maakt het snel schroeven en losschroeven van het product mogelijk.

Diameter “d1” van de kogel is kleiner dan diameter “d” van de schroef, waardoor het schroeven vanaf de bolvormige zijde mogelijk is.

Bovendien bieden GST-SV-schroeven:

  • Roestwerend.
  • Resistentie tegen chemische middelen.
  • Kan ook buiten worden gebruikt met uitstekende duurzaamheid.
  • Hoge mechanische weerstand.
  • Lichtheid: geschikt voor toepassingen die beperkt gewicht vereisen.

Uitvoering

GST-SV
GST-SV Stelschroeven met drukstuk, kunststof
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470182555 GST-M6x30-SV15-C33
€ 1,32
470182556 GST-M6x30-SV15-C9
€ 1,32
470196039 GST-M6x30-SV18-C33
€ 1,37
470196040 GST-M6x30-SV18-C9
€ 1,37
470196045 GST-M6x30-SV21-C33
€ 1,39
470196046 GST-M6x30-SV21-C9
€ 1,39
470182557 GST-M6x40-SV15-C33
€ 1,32
470182558 GST-M6x40-SV15-C9
€ 1,32
470196041 GST-M6x40-SV18-C33
€ 1,37
470196042 GST-M6x40-SV18-C9
€ 1,37
470196047 GST-M6x40-SV21-C33
€ 1,39
470196048 GST-M6x40-SV21-C9
€ 1,39
470182559 GST-M6x50-SV15-C33
€ 1,34
470182560 GST-M6x50-SV15-C9
€ 1,34
470196043 GST-M6x50-SV18-C33
€ 1,39
470196044 GST-M6x50-SV18-C9
€ 1,39
470196049 GST-M6x50-SV21-C33
€ 1,42
470196050 GST-M6x50-SV21-C9
€ 1,42
470182561 GST-M8x40-SV18-C33
€ 1,51
470182562 GST-M8x40-SV18-C9
€ 1,51
470182567 GST-M8x40-SV21-C33
€ 1,54
470182568 GST-M8x40-SV21-C9
€ 1,54
470182573 GST-M8x40-SV25-C33
€ 1,66
470182574 GST-M8x40-SV25-C9
€ 1,66
470182579 GST-M8x40-SV32-C33
€ 2,03
470182580 GST-M8x40-SV32-C9
€ 2,03
470182585 GST-M8x40-SV40-C33
€ 2,17
470182586 GST-M8x40-SV40-C9
€ 2,17
470182563 GST-M8x50-SV18-C33
€ 1,54
470182564 GST-M8x50-SV18-C9
€ 1,54
470182569 GST-M8x50-SV21-C33
€ 1,56
470182570 GST-M8x50-SV21-C9
€ 1,56
470182575 GST-M8x50-SV25-C33
€ 1,68
470182576 GST-M8x50-SV25-C9
€ 1,68
470182581 GST-M8x50-SV32-C33
€ 2,05
470182582 GST-M8x50-SV32-C9
€ 2,05
470182587 GST-M8x50-SV40-C33
€ 2,20
470182588 GST-M8x50-SV40-C9
€ 2,20
470182565 GST-M8x63-SV18-C33
€ 1,56
470182566 GST-M8x63-SV18-C9
€ 1,56
470182571 GST-M8x63-SV21-C33
€ 1,59
470182572 GST-M8x63-SV21-C9
€ 1,59
470182577 GST-M8x63-SV25-C33
€ 1,71
470182578 GST-M8x63-SV25-C9
€ 1,71
470182583 GST-M8x63-SV32-C33
€ 2,07
470182584 GST-M8x63-SV32-C9
€ 2,07
470182589 GST-M8x63-SV40-C33
€ 2,22
470182590 GST-M8x63-SV40-C9
€ 2,22

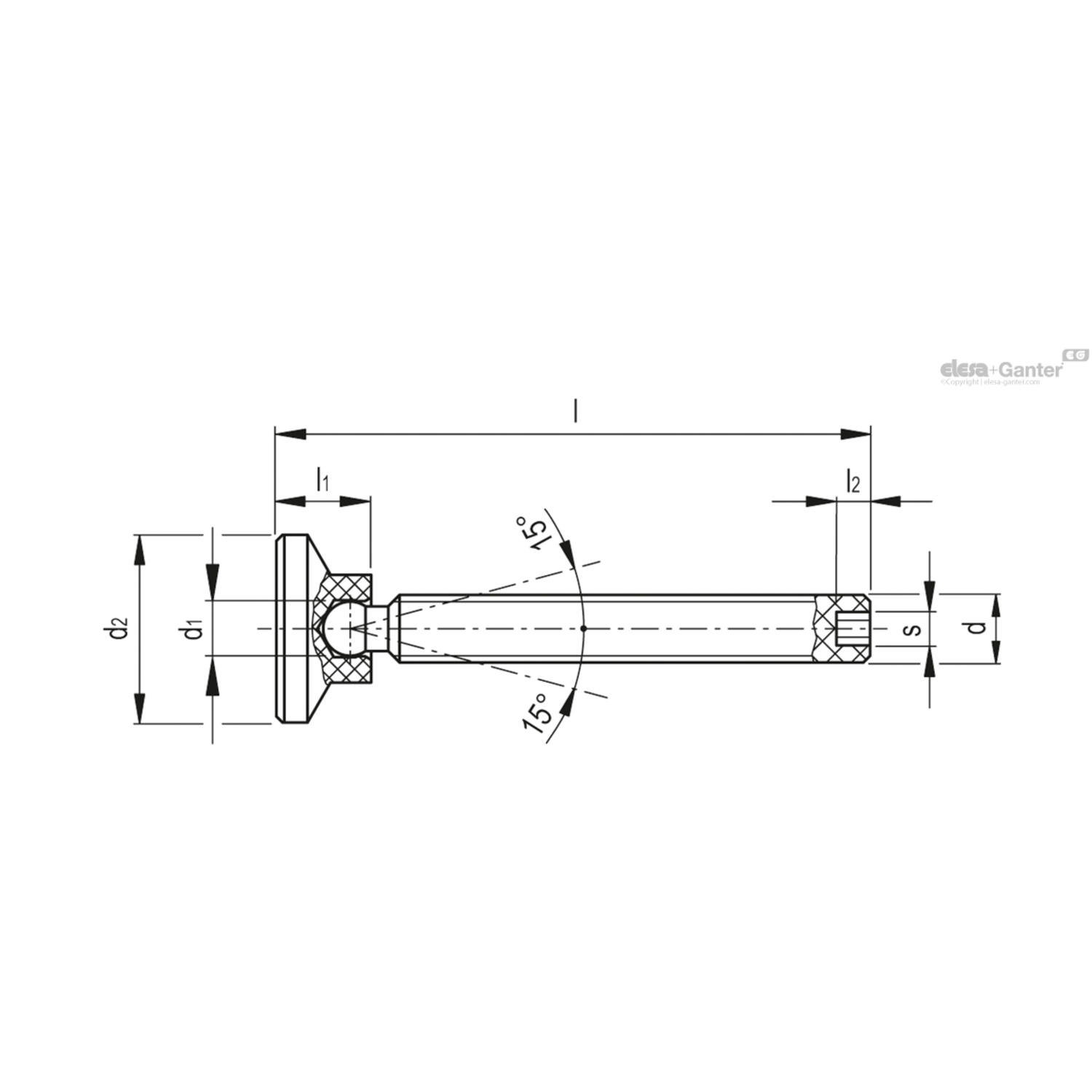

d2

l1

Gewicht (g)

s

d

d1

l

max limiet stat. belast.eenh. 1

l2
15 7.5 2 2 M6 4.5 33.5 900 6
15 7.5 2 2 M6 4.5 33.5 900 6
18 9 3 2 M6 4.5 35 900 6
18 9 3 2 M6 4.5 35 900 6
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
15 7.5 2 2 M6 4.5 43.5 900 6
15 7.5 2 2 M6 4.5 43.5 900 6
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
18 9 3 2 M6 4.5 45 900 6
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
15 7.5 3 2 M6 4.5 53.5 900 6
15 7.5 3 2 M6 4.5 53.5 900 6
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
18 9 4 3 M8 6 44 n.v.t. 8
18 9 4 3 M8 6 44 n.v.t. 8
21 10 5 3 M8 6 45 1800 8
21 10 5 3 M8 6 45 1800 8
25 10.5 6 3 M8 6 45.5 1800 8
25 10.5 6 3 M8 6 45.5 1800 8
32 11 8 3 M8 6 46 1800 8
32 11 8 3 M8 6 46 1800 8
40 13 12 3 M8 6 48 1800 8
40 13 12 3 M8 6 48 1800 8
18 9 5 3 M8 6 54 n.v.t. 8
18 9 5 3 M8 6 54 n.v.t. 8
21 10 6 3 M8 6 55 1800 8
21 10 6 3 M8 6 55 1800 8
25 10.5 7 3 M8 6 55.5 1800 8
25 10.5 7 3 M8 6 55.5 1800 8
32 11 8 3 M8 6 56 1800 8
32 11 8 3 M8 6 56 1800 8
40 13 13 3 M8 6 58 1800 8
40 13 13 3 M8 6 58 1800 8
18 9 5 3 M8 6 67 n.v.t. 8
18 9 5 3 M8 6 67 n.v.t. 8
21 10 7 3 M8 6 68 1800 8
21 10 7 3 M8 6 68 1800 8
25 10.5 7 3 M8 6 68.5 1800 8
25 10.5 7 3 M8 6 68.5 1800 8
32 11 9 3 M8 6 69 1800 8
32 11 9 3 M8 6 69 1800 8
40 13 14 3 M8 6 71 1800 8
40 13 14 3 M8 6 71 1800 8
