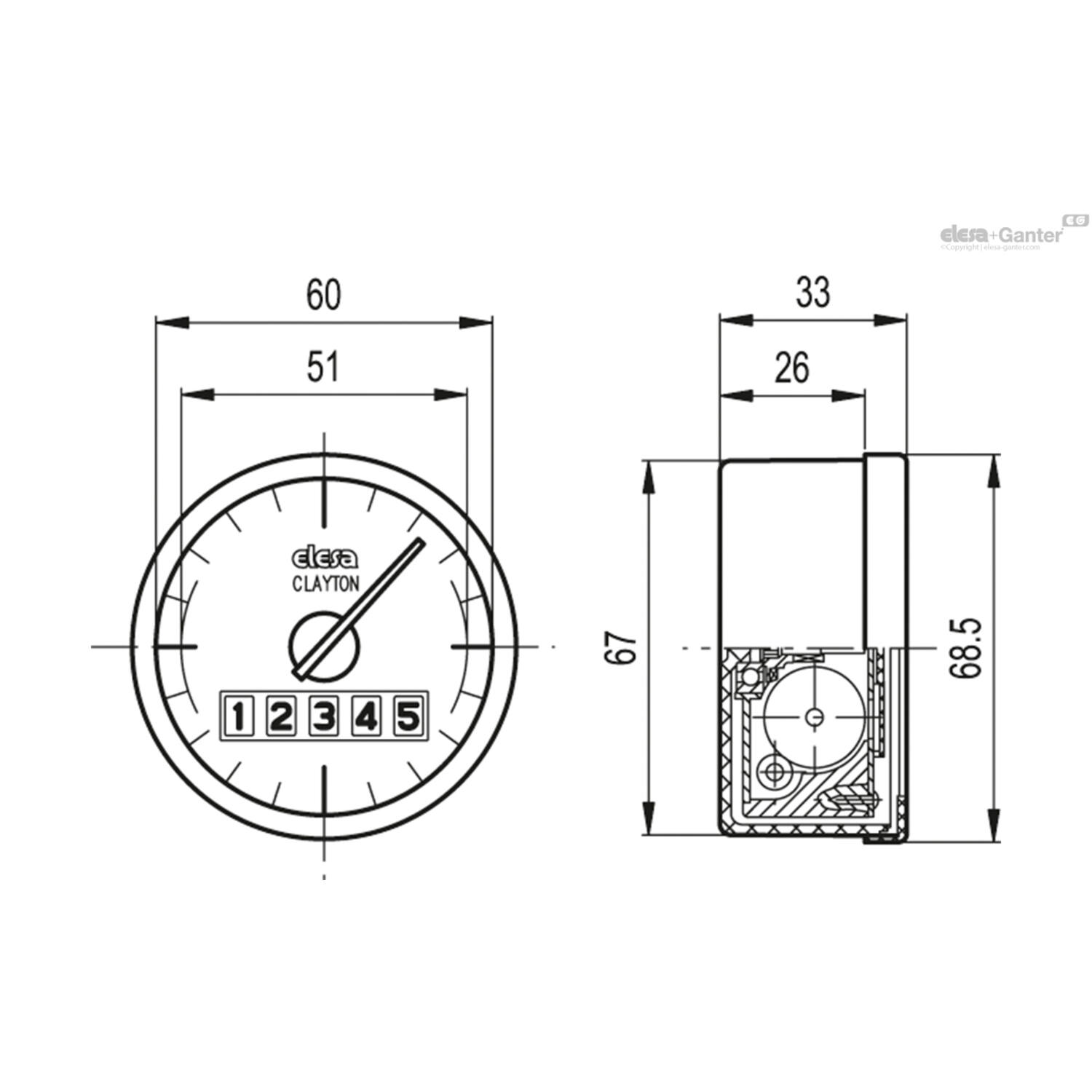

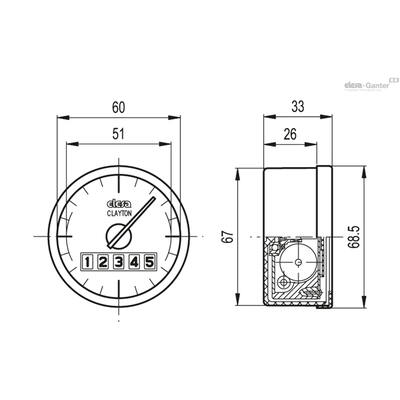

GW12

Positie indicator analoog - nummeriek

Doos

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Gegoten spil.

Bezel

Technopolymeer. Gegoten over het venster.

Venster

Technopolymeer op basis van transparant polyamide (PA-T) (zo goed als onbreekbaar).

Bestand tegen oplosmiddelen, oliën, vetten en andere chemische stoffen (vermijd contact met alcohol tijdens de reiniging).

Wijzerplaat

Naturel mat geanodiseerd aluminium.

Schaalverdeling rechtsom (D) of linksom (S), zwarte kleur.

Aflezing

Rollenteller van vijf cijfers en één rode wijzer die draait op de wijzerplaat met schaalverdeling. Het cijfer van de rode rol toont de decimalen en de wijzer toont de honderdsten.

Het display toont de verplaatsing van het mechanisme aangestuurd door de spil vanaf de beginpositie (0). Een volledige omwenteling van de machinespil komt overeen met een omwenteling van de handwiel/knop en dus met een omwenteling van de rode wijzer. Een omwenteling van de rode wijzer komt overeen met een bepaalde waarde afgelezen op de teller (zie “aflezen op de teller na één omwenteling van de rode wijzer” in de tabel).

Rotatie kogellager: maximale afleesnauwkeurigheid.

IP-bescherming

Het ultrasoon lassen van het venster aan de behuizing garandeert de complete afdichting met beschermklasse IP 67, zie IEC 529 tabel-.

Eigenschappen en toepassing

De knoppen met integrale verticale positie-indicator zijn geschikt voor spillen met horizontale of max. 60° gekantelde as.

Om het handwiel te kiezen raadpleegt u de tabel “Handwielen/knoppen-mogelijke assemblage met indicatoren”-.

Speciale uitvoering op aanvraag

• Geen wijzer
• Gewone wijzerplaat
• Speciale wijzerplaat met logo of aangepaste schaalverdelingen
• Vulling met paraffine-olie, maximale continue bedrijfstemperatuur 40 °C
• Speciale aflezingen na één omwenteling.

Gebruiksinstructies

Deze indicatoren worden geleverd met een schroef aan de achterbehuizing om te vermijden dat het mechanisme gaat draaien tijdens het transport en de afgelezen waarden verschuiven. Voordat de indicator in het handwiel wordt gemonteerd, verwijdert u de schroef uit de achterkant en plaatst u het meegeleverde zelfklevende element om afdichting volgens IP 67 te garanderen.
