Omschrijving
Materiaal

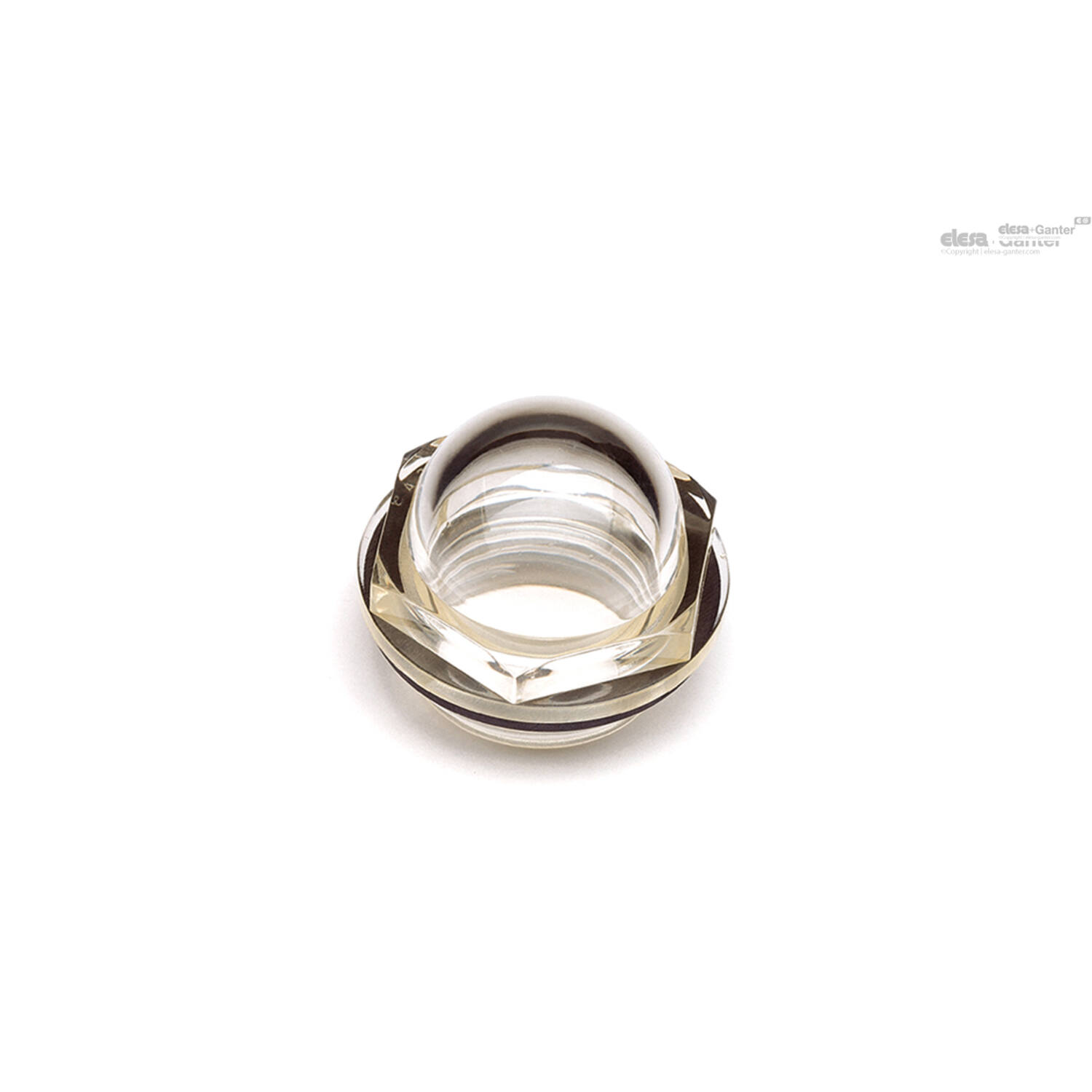

Technopolymeer op basis van transparant polyamide (PA-T). Vermijd contact met alcohol of alcoholhoudende schoonmaakmiddelen.
Pakkingring
NBR synthetisch rubber.
Maximale continue werktemperatuur
100°C.
Technische gegevens
Het in de tabel aangegeven aanhaalmoment garandeert een optimale dichtheid en houdt de pakkingring in de juiste positie.
Opmerking
Neem contact op met de verkoopafdeling van ELESA voor gebruik met andere vloeistoffen met speciale additieven.
Accessoires op aanvraag
Messing moer type GH.- voor montage op reservoirs met een wanddikte kleiner dan 5 mm.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470162750 | HCFE.11-M16x1,5 |
|
|||
| 201000240 | HCFE.12-3/8 |
|
|||
| 470162751 | HCFE.14-M20x1,5 |
|
|||
| 201000250 | HCFE.15-1/2 |
|
|||
| 470162752 | HCFE.18-M25x1,5 |
|
|||
| 470162753 | HCFE.19-M27x1,5 |
|
|||
| 201000260 | HCFE.20-3/4 |
|
|||
| 470162754 | HCFE.21-M26x1,5 |
|
|||
| 201000270 | HCFE.24-1 |
|
|||
| 470162755 | HCFE.26-M35x1,5 |
|
|||
| 201000280 | HCFE.30-1¼ |
|
|||
| 470162756 | HCFE.31-M40x1,5 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
D1 |
Gewicht (g) |
D |
s |
d |
a |
d1 |
aanhaalmoment eenheid |
B |
|---|---|---|---|---|---|---|---|---|
| n.v.t. | 3.5 | 22 | 19 | 15 | 7.5 | M16x1.5 | n.v.t. | 13.5 |
| n.v.t. | 4 | 22.5 | 19 | 15 | 7.5 | G 3/8 | 3÷5 | 13 |
| n.v.t. | 5 | 26 | 22 | 19 | 9.5 | M20x1.5 | n.v.t. | 15.5 |
| n.v.t. | 5 | 26 | 22 | 19 | 10.5 | G 1/2 | 4÷6 | 16 |
| n.v.t. | 8 | 31 | 27 | 25 | 8.5 | M25x1.5 | n.v.t. | 19.5 |
| n.v.t. | 8.5 | 31 | 26.5 | 25 | 9 | M27x1.5 | n.v.t. | 19.5 |
| n.v.t. | 8 | 31.5 | 27 | 25 | 10.5 | G 3/4 | 6÷8 | 19.5 |
| n.v.t. | 9 | 31 | 26.5 | 25 | 13 | M26x1.5 | n.v.t. | 19.5 |
| n.v.t. | 18 | 42 | 36 | 31 | 11 | G 1 | 8÷10 | 24 |
| n.v.t. | 16.5 | 41.5 | 36 | 31 | 11 | M35x1.5 | n.v.t. | 24 |
| G1 1/4 | 22 | 46.5 | 40.5 | 38 | 11.5 | G 1 1/4 | 12÷15 | 26.5 |
| n.v.t. | 21 | 46.5 | 40.5 | 38 | 11.5 | M40x1.5 | n.v.t. | 26.5 |
