HCV-E-LD

Kolom peilglazen

Materiaal

Technopolymeer op basis van transparant polyamide (PA-T). Uiterst bestand tegen schokken, oplosmiddelen, oliën met additieven, alifatische en aromatische koolwaterstoffen, benzine, nafta, fosforhoudende esters.

Vermijd contact met alcohol of alcoholhoudende schoonmaakmiddelen.

Schroeven, moeren en sluitringen

Verzinkt staal.

Pakkingringen

Trapvormig voor de afdichting op de reservoirwanden en NBR synthetisch rubber O-ring onder de schroefkop.

Aanbevolen ruwheid van het oppervlak van de pakkingring Ra = 3 µm.

Vlotter

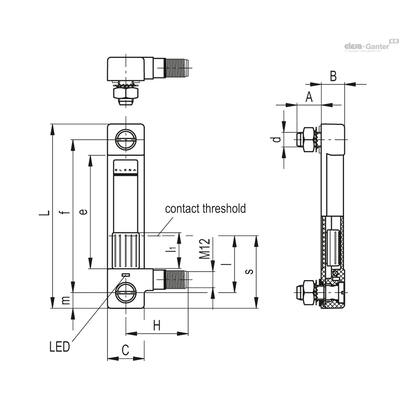

Glasvezelversterkt technopolymeer op basis van polyamide (PA), kleur zwart, met een ingebouwd magnetisch element om het elektrische contact te activeren wanneer de vlotter de contactdrempel bereikt die in de tekening wordt aangegeven (gegevens verwijzen naar minerale olie type CB68, volgens ISO 3498, temperatuur 23°C).

Het drijven wordt verzekerd door vloeistoffen met een dichtheid hoger dan 800 kg/m³.

Beugel met mannelijke connector

Perfect waterdicht, waarin het relais (reed) met drie geleiders (SW) en de LED zijn verwerkt. 8-pins M12x1-connector, met schroefdraad in glasvezelversterkt technopolymeer op polyamidebasis (PA) gecertificeerd zelfdovend UL-94-V0, zwarte kleur, matte afwerking.

Voor een correcte montage zie Waarschuwingen.

Contrastvenster

Wit gelakt aluminium. De behuizing, in de daarvoor bestemde uitwendige sleuf aan de achterzijde, garandeert de beste bescherming tegen direct contact met de vloeistof.

Het kan aan de schuine kant worden verwijderd, voor montage, om het invoegen van vlakke lijnen of woorden mogelijk te maken.

Standaarduitvoeringen

• HCV-E-NO-LD: het elektrische contact sluit bij het bereiken van het minimumniveau en het LED verandert van groen in rood.

• HCV-E-SW-LD: het elektrische wisselcontact schakelt tussen de twee klemmen wanneer het minimumniveau bereikt is en de LED verandert van groen naar rood.

Maximale continue werktemperatuur

90 °C (met olie).

Eigenschappen en prestaties

De HCV-E-LD niveau-indicatoren geven naast de visuele niveau-indicator ook een elektrisch signaal wanneer de minimale vloeistofniveauwaarde is bereikt, en een groen of rood lichtsignaal dat respectievelijk de aanwezigheid of afwezigheid van vloeistof aangeeft.

Het schakelen van het elektrische signaal vindt gelijktijdig plaats met het schakelen van het indicatielampje.

Dankzij de zijdelingse connectoruitgang kan het interventieniveau van de sensor worden geminimaliseerd.

Ultrasoon lassen om een perfecte afdichting te garanderen.

Maximaal zicht op het vloeistofniveau, zelfs vanaf de zijkant.

Lenseffect voor een betere zichtbaarheid van het vloeistofniveau.

Bij gebruik van een verlenging wordt de richting van de kabeluitgang in afb. 1 getoond.

Technische gegevens

In laboratoriumtests uitgevoerd met minerale olie type CB68 (volgens ISO 3498) bij 23 °C gedurende een beperkte periode, was de las bestand tegen: 18 bar (HCV.76), 18 bar (HCV.127) en 12 bar (HCV.254).

Voor gebruik met andere vloeistoffen en onder andere druk- en temperatuursomstandigheden kunt u contact opnemen met de technische dienst van ELESA.

In ieder geval raden wij u aan om de geschiktheid van het product onder de werkelijke bedrijfsomstandigheden te controleren.



Bekabelingsinstructies

Sluit de positieve voeding aan op de Vin- of Vsf-pin. De Vin-pin heeft een overstroombeveiliging die beperkt is tot 300 mA (bij 25°C).

De stroom aan de Vin-piningang moet worden begrensd met een zekering of een gelijkwaardige beveiliging die door de gebruiker wordt geleverd, om de maximale waarden aangegeven in de tabel met elektrische kenmerken niet te overschrijden.

Sluit de negatieve voeding aan op pinnen 3, 4, 5 en 8.

Wanneer het apparaat niet is geactiveerd, d.w.z. het vloeistofniveau is niet onder het minimumniveau en de LED groen, zal de positieve voeding op de Vin- of Vsf-pin aanwezig zijn op het NC-contact (pin 1) – alleen in het geval van een apparaat met een wisselcontact (SW).

Wanneer het apparaat wordt geactiveerd, d.w.z. het vloeistofniveau ligt onder het minimumniveau en de LED is rood, zal de positieve voeding op de Vin- of Vsf-pin aanwezig zijn op het NO-contact (pin 2).

Speciale uitvoeringen op aanvraag

• Kijkglazen met RVS schroeven, moeren en ringen.

• Kijkglazen HCV.76 met schroeven M12.

• Kijkglazen voor gebruik met alcoholhoudende vloeistoffen.

• Kijkglazen van UV-bestendig transparant technopolymeer.
