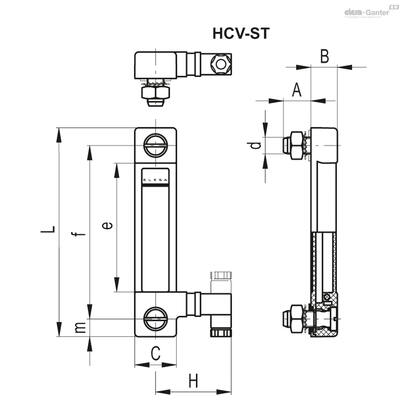

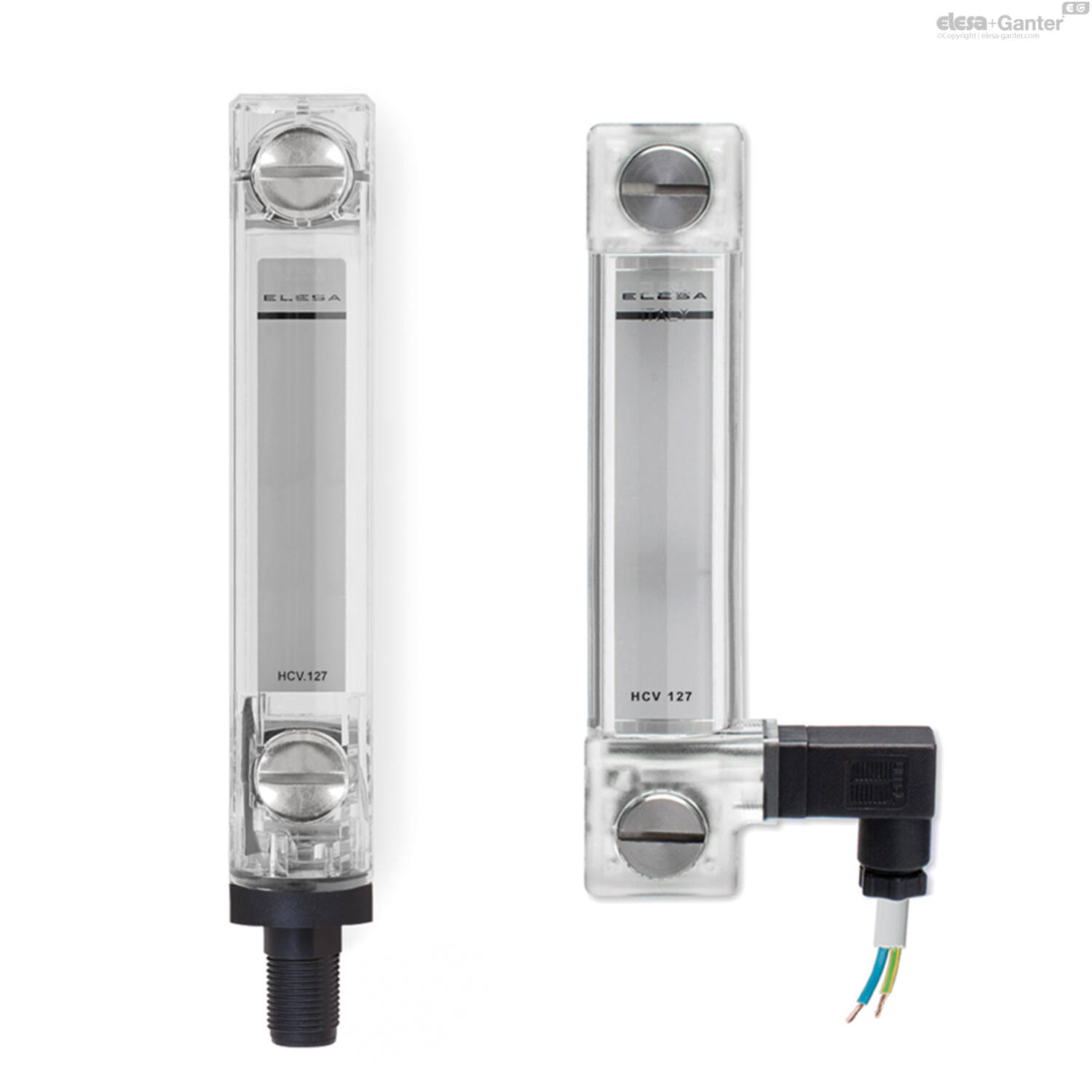

Omschrijving

1Belangrijkste specificaties

Materiaal

Technopolymeer op basis van transparant polyamide (PA-T). Uiterst bestand tegen schokken, oplosmiddelen, oliën met additieven, alifatische en aromatische koolwaterstoffen, benzine, nafta, fosforhoudende esters.

Vermijd contact met alcohol of alcoholhoudende schoonmaakmiddelen.

Schroeven, moeren en sluitringen

Verzinkt staal.

Pakkingringen

Trapvormig voor de afdichting op de reservoirwanden en NBR synthetisch rubber O-ring onder de schroefkop.

Aanbevolen ruwheid van het oppervlak van de pakkingring Ra = 3 µm.

Beugel met mannelijke connector

Perfect waterdicht, met MAX temperatuursensor (80° C) en/of temperatuursonde.

  • DIN 43650 C-connector in glasvezelversterkt technopolymeer op basis van polyamide (PA), kleur zwart.
  • 4-polige M12x1-connector, met schroefdraad in glasvezelversterkt technopolymeer op polyamidebasis (PA) gecertificeerd zelfdovend UL-94-V0, zwarte kleur, matte afwerking.

Voor een correcte montage zie Waarschuwingen.

Vrouwelijke connector (DIN 43650 C)

  • Met ingebouwde kabelwartel en contacthouder. Frontale of axiale uitgang (hoog of laag) voor bescherming tegen waternevels (beschermingsklasse IP 65 volgens tabel EN 60529).

Contrastvenster

Wit gelakt aluminium. De behuizing, in de daarvoor bestemde uitwendige sleuf aan de achterzijde, garandeert de beste bescherming tegen direct contact met de vloeistof.

Het kan aan de schuine kant worden verwijderd, voor montage, om het invoegen van vlakke lijnen of woorden mogelijk te maken.

Standaarduitvoeringen

Zie configuratietabel.

Maximale continue werktemperatuur

90 °C (met olie).

2Algemene informatie

Eigenschappen en prestaties

De HCV-S niveau-indicatoren maken visuele inspectie van het niveau mogelijk.

De HCV-ST-indicatoren geven ook een elektrisch signaal wanneer de maximale vooraf ingestelde temperatuurwaarde (80°C) wordt bereikt.

De HCV-STL-indicatoren geven een analoog elektrisch signaal van de olietemperatuur.

Dankzij de zijdelingse connectoruitgang kan het interventieniveau van de sensor worden geminimaliseerd.

Ultrasoon lassen om een perfecte afdichting te garanderen.

Maximaal zicht op het vloeistofniveau, zelfs vanaf de zijkant.

Lenseffect voor een betere zichtbaarheid van het vloeistofniveau.

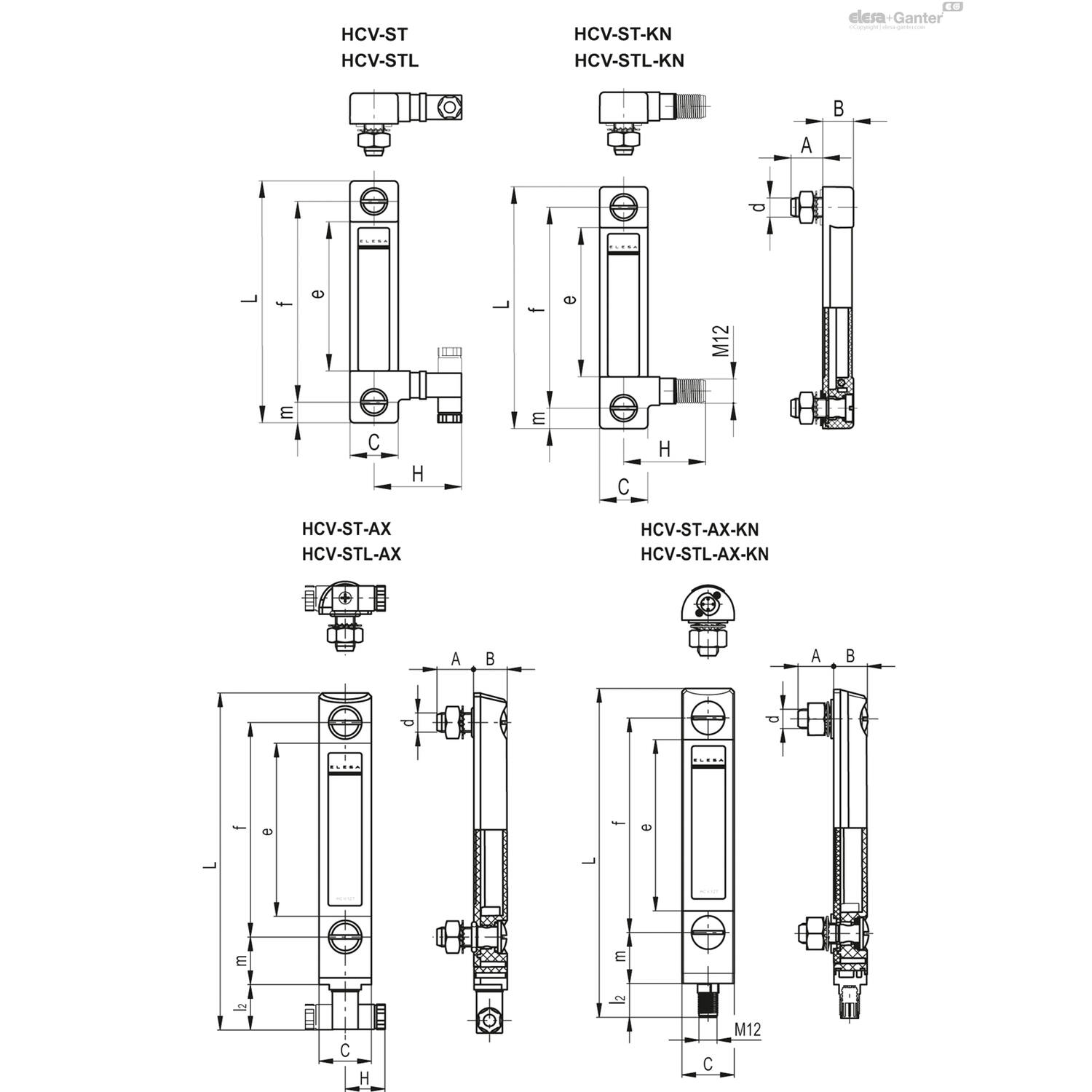

Bij een verlenging met een haakse connector wordt de richting van de kabeluitgang in afb. 1 getoond.

Technische gegevens

In laboratoriumtests uitgevoerd met minerale olie type CB68 (volgens ISO 3498) bij 23 °C gedurende een beperkte periode, was de las bestand tegen: 18 bar (HCV.76), 18 bar (HCV.127) en 12 bar (HCV.254).

Voor gebruik met andere vloeistoffen en onder andere druk- en temperatuursomstandigheden kunt u contact opnemen met de technische dienst van ELESA.

In ieder geval raden wij u aan om de geschiktheid van het product onder de werkelijke bedrijfsomstandigheden te controleren.


3Elektrische kenmerken

Werking van de sensoren

  • NO: Het elektrische contact sluit wanneer de vooraf ingestelde temperatuur van 80 °C is bereikt.
  • NC: Het elektrische contact opent wanneer de vooraf ingestelde temperatuur van 80 °C is bereikt.

Werking van de elektrische temperatuursonde (STL)

Het werkingsprincipe van de temperatuursonde is het meten van de variatie in weerstand van een platina element: 100 ohm = 0 °C, 138,4 ohm = 100 °C.

De functie tussen temperatuur (T) en weerstand (R) is nagenoeg lineair over een klein temperatuurbereik: als men bijvoorbeeld aanneemt dat het lineair is over het bereik van 0° tot 100 °C, is de fout 0,4 °C bij 50 °C.

Voor precisiemetingen is het noodzakelijk om de weerstand te lineariseren om een nauwkeurige temperatuur te verkrijgen. De meest recente definitie van de functie tussen weerstand en temperatuur is de internationale temperatuurnorm 90 (ITS-90). De functie tussen weerstand en temperatuur, verkregen in laboratoriumtests, waarbij direct de weerstandswaarde op de contacten wordt gemeten, is weergegeven in de grafiek. We raden in ieder geval aan om het systeem in te stellen om zowel de warmteafvoer als de kabelweerstand te compenseren.

De temperatuurvariatie van 1° C veroorzaakt een variatie van 0,384 ohm in de weerstand van de sonde. Daarom vertaalt zelfs een kleine fout in de weerstandsmeting (bijvoorbeeld als er geen rekening wordt gehouden met de weerstand van de kabels die op de sonde zijn aangesloten) zich in een significante fout in de temperatuurmeting.

Vanwege de lage signaalniveaus is het belangrijk om kabels uit de buurt te houden van elektrische kabels, motoren, schakelapparatuur en andere apparaten die magnetische of elektrische ruis kunnen uitzenden. Het gebruik van een afgeschermde kabel, met de afscherming aan één kant geaard, kan helpen de interferentie te verminderen.

Als er lange aansluitkabels worden gebruikt, zorg er dan voor dat het signaalmeet- en ontvangstapparaat is ontworpen om de weerstand van de kabels zelf te compenseren.

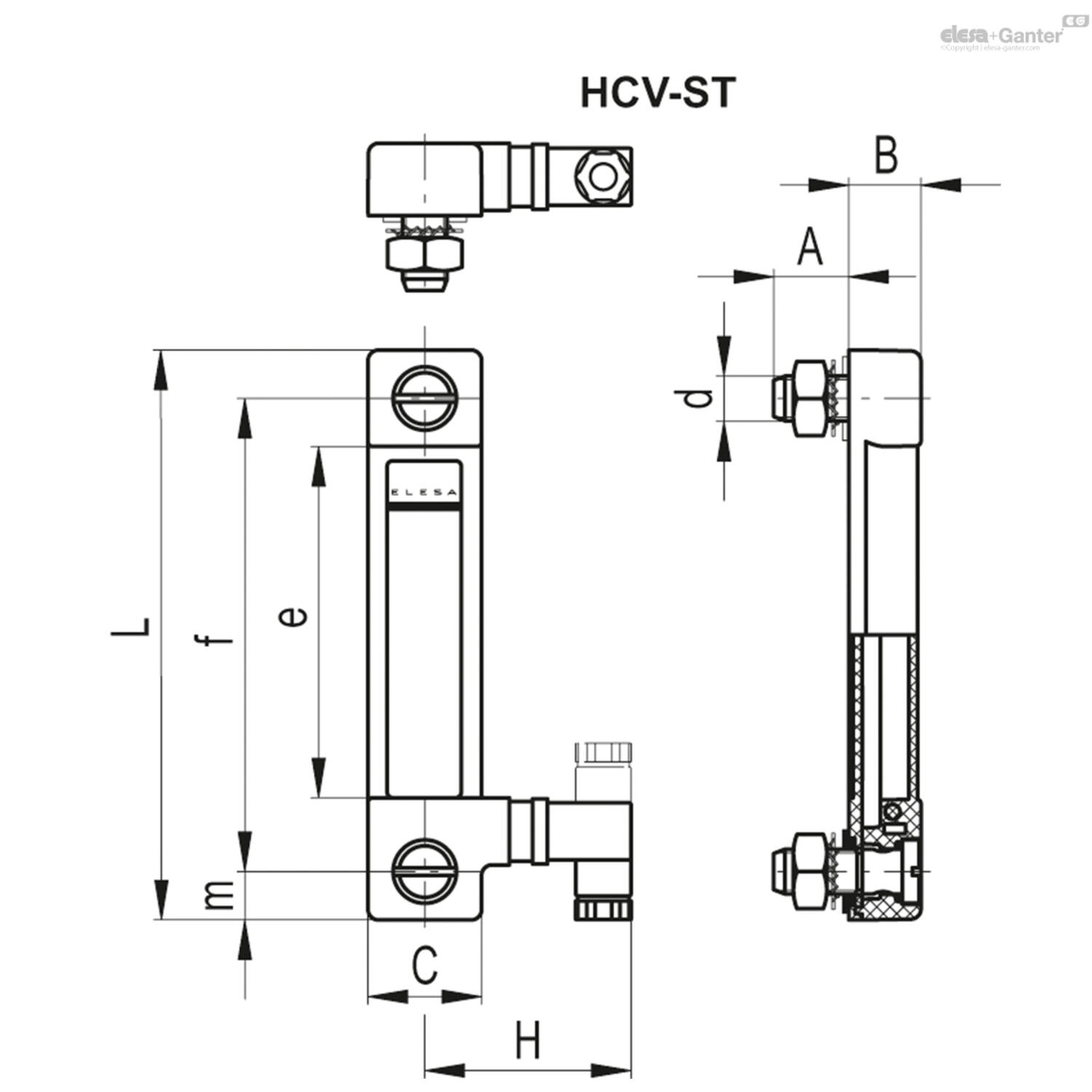

HCV-ST - HCV-ST-KN - HCV-ST-AX - HCV-ST-AX-KN
Elektrische kenmerkenMAX-temperatuursensor
VoedingAC/DC
Elektrische contacten

NO normaal open, maakcontact

NC normaal gesloten, breekcontact

Voltage /

Maximale stroom

250 Vac - 2 A(weerstandsbelastingen) DIN 43650 C
115 Vac- 3A
24 Vdc - 3 A
12 Vdc - 4 A
30 Vac, 30 VdcKN
Spanningsbereik (type KN)<30 Vac, <30 Vdc
Minimale stroom500 mA
Kabelwartel (alleen HCV-ST - HCV-ST-AX)Pg 7 (voor kabels in mantel met Ø 6 of 7 mm)
Doorsnede geleiders (alleen HCV-ST - HCV-ST-AX)Max. 1.5 mm2
Connector (alleen HCV-ST-KN - HCV-ST-AX-KN)M12x1
Monteer dit kijkglas niet in de buurt van magnetische velden.
HCV-STL - HCV-STL-KN - HCV-STL-AX - HCV-STL-AX-KN
Elektrische kenmerkenTemperatuursonde
VoedingAC/DC
Maximale stroom1mA
Kabelwartel (alleen HCV-STL - HCV-STL-AX)Pg 7 (voor kabels in mantel met Ø 6 of 7 mm)
Doorsnede geleiders (alleen HCV-STL - HCV-STL-AX)Max. 1.5 mm2
Connector (alleen HCV-STL-KN - HCV-STL-AX-KN)M12x1
Monteer dit kijkglas niet in de buurt van magnetische velden.





4Overige uitvoeringen

Speciale uitvoeringen op aanvraag

  • Kijkglazen met RVS schroeven, moeren en ringen.
  • Kijkglazen HCV.76 met schroeven M12.
  • Kijkglazen voor gebruik met alcoholhoudende vloeistoffen.
  • Kijkglazen van UV-bestendig transparant technopolymeer.
  • MAX-temperatuursensor met triggerdrempel bij 70 °C of 90 °C.
5Accessoires op aanvraag

Accessoires op aanvraag

FC-M12x1: uitbreidingen met 4-polige M12 vrouwelijke axiale connector.

6Gebruiksinstructies

Montage-instructies voor vrouwelijke connectoren

  • Verwijder de connector van het kijkglas door de stelschroef op de connector los te draaien, neem de contacthouders eruit en maak de kabelwartel los.
  • Schuif de kabel in de connector (standaard connector) en sluit de kabels aan op de klemmen nr. 3 en aarding (4) van de contacthouder.
  • Monteer het geheel door de contacthouder in de gewenste positie in de connector te drukken.
  • Schroef de connectoren op het kijkglas en draai vervolgens de kabelwartels vast.
