HCX-E

Kolom peilglazen

Omschrijving

1Belangrijkste specificaties

Materiaal

Technopolymeer op basis van transparant polyamide (PA-T). Uiterst bestand tegen schokken, oplosmiddelen, oliën met additieven, alifatische en aromatische koolwaterstoffen, benzine, nafta, fosforhoudende esters.

Schroeven, moeren en sluitringen

Verzinkt staal.

Pakkingringen

NBR synthetisch-rubberen O-ring.

Aanbevolen ruwheid van het oppervlak van de pakkingring Ra = 3 µm.

Vlotter

Op polyamide (PA) gebaseerd geëxpandeerd technopolymeer, zwarte kleur, met een ingebouwd magnetisch element om het elektrische contact te activeren wanneer het oliepeil tot een minimum daalt; alarmdrempel op ongeveer 50 mm van het midden van de onderste moer (in aanwezigheid van minerale olie type CB68, volgens ISO 3498, bij 23 °C).

Sensorhouder

Waterdicht van technopolymeer op basis van polypropyleen (PP), zwarte kleur, een ingebouwd relais (reed) met twee geleiders aangesloten op de tweepins connector.

Voor een correcte montage zie Waarschuwingen.

Zwenkbare tweepins connector

Met ingebouwde kabelwartel en contacthouder. Front- of zijuitgang (rechts of links) voor bescherming tegen waternevels (beschermingsklasse IP 65 volgens EN 60529 tabel-).

Contrastvenster

Wit gelakt aluminium. De behuizing, in de daarvoor bestemde uitwendige sleuf aan de achterzijde, garandeert de beste bescherming tegen direct contact met de vloeistof.

Het kan aan de schuine kant worden verwijderd, voor montage, om het invoegen van vlakke lijnen of woorden mogelijk te maken.

Standaarduitvoering

  • Met elektrisch breekcontact.

Montage

Wanneer montage niet mogelijk is vanaf de binnenkant van het reservoir en de wanden niet dik genoeg zijn, kunnen de schroeven samen worden gebruikt met de Snelmontageset-.

Maximale continue werktemperatuur

90 °C (met olie).

2Algemene informatie

Eigenschappen en prestaties

Het peilglas HCX-E genereert, naast de visuele controle, een elektrisch signaal wanneer het oliepeil tot een minimum daalt.

Ultrasoon lassen om een perfecte afdichting te garanderen.

Maximaal zicht op het vloeistofniveau, zelfs vanaf de zijkant.

Lenseffect voor een betere zichtbaarheid van het vloeistofniveau en de temperatuur.

Technische gegevens

In laboratoriumtests uitgevoerd met minerale olie type CB68 (volgens ISO 3498) bij 23 °C gedurende een beperkte periode, was de las bestand tegen 13 bar.

Voor gebruik met andere vloeistoffen en onder andere druk- en temperatuursomstandigheden kunt u contact opnemen met de technische dienst van ELESA.

In ieder geval raden wij u aan om de geschiktheid van het product onder de werkelijke bedrijfsomstandigheden te controleren.

3Elektrische kenmerken

Werking van de elektrische MIN-niveausensor

  • HCX-E-NO: het elektrische circuit is geopend wanneer het minimumniveau is bereikt.
Elektrische kenmerkenMIN-niveausensor
SpanningstoevoerAC/DC
Elektrische contactenNC normaal gesloten, breekcontact
Maximaal toepasbare spanningNC: 150Vac, 150 Vdc
Maximale schakelstroom1 A
Maximale stroomNC: 2A
Maximaal schakelvermogenNC: 20 Va
KabelwartelPg 7 (voor kabels in mantel met Ø 6 of 7 mm)
Geleiders doorsnedeMax. 1,5 mm2
Monteer dit kijkglas niet in de buurt van magnetische velden.

4Overige uitvoeringen

Speciale uitvoering op aanvraag

  • Kijkglazen voor gebruik met alcoholhoudende vloeistoffen.
  • Kijkglazen van UV-bestendig transparant technopolymeer.
5Gebruiksinstructies

Montage-instructies voor twee-pins connector

  1. Verwijder de connector van het kijkglas door de stelschroef in de bodem los te draaien, neem de contacthouder eruit en maak de kabelwartel los.
  2. Schuif de tweepolige kabel in de connector (standaard connector) en sluit de draden aan op de klemmen nr. 1 en nr. 2 van de contacthouder.
  3. Monteer het geheel door de contacthouder in de gewenste positie in de connector te drukken.
  4. Schroef de connectoren op het kijkglas en draai vervolgens de kabelwartels vast.

Video's

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

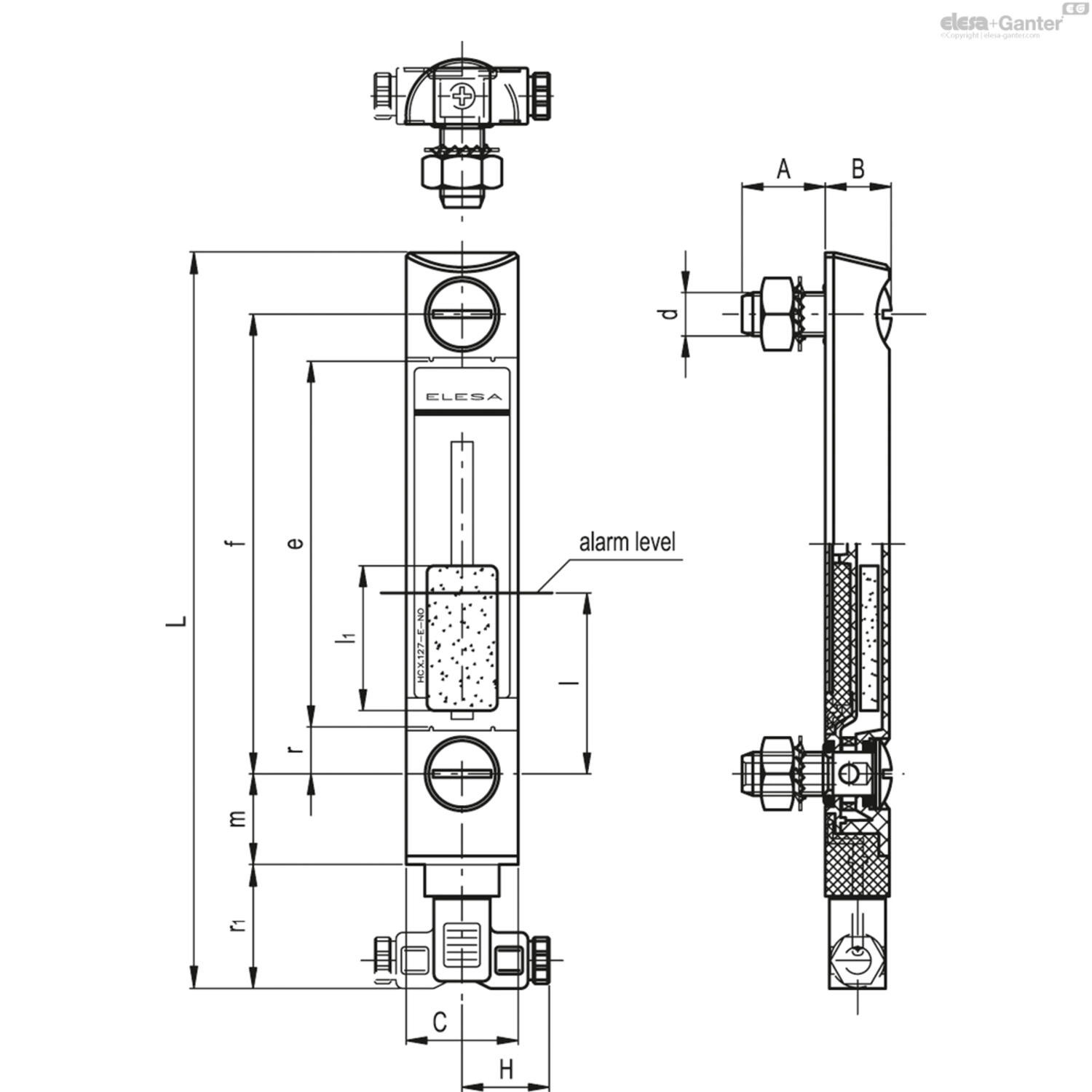

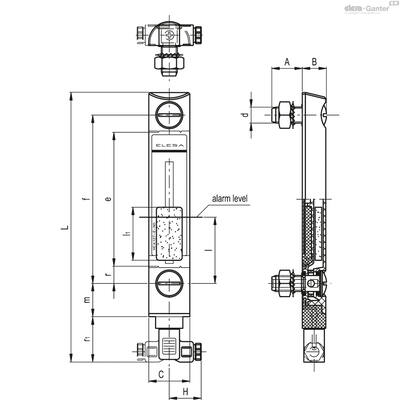

CAD

L#

r1

e

l1

d'-0.2

f

Gewicht (g)

d

a

l

f ±0.2

C

B

C#[Nm]

m

H

r

Filter
201004569 HCX.127-E-NC-M12
€ 92,18
202 32.5 101 40 12.5 127 150 M12 23 50 127 32 20 12 25 26 13
201578120 HCX.254-E-NC-M12
€ 110,85
328 32.5 228 40 12.5 254 177 M12 23 50 254 31 20 12 25 25 13
