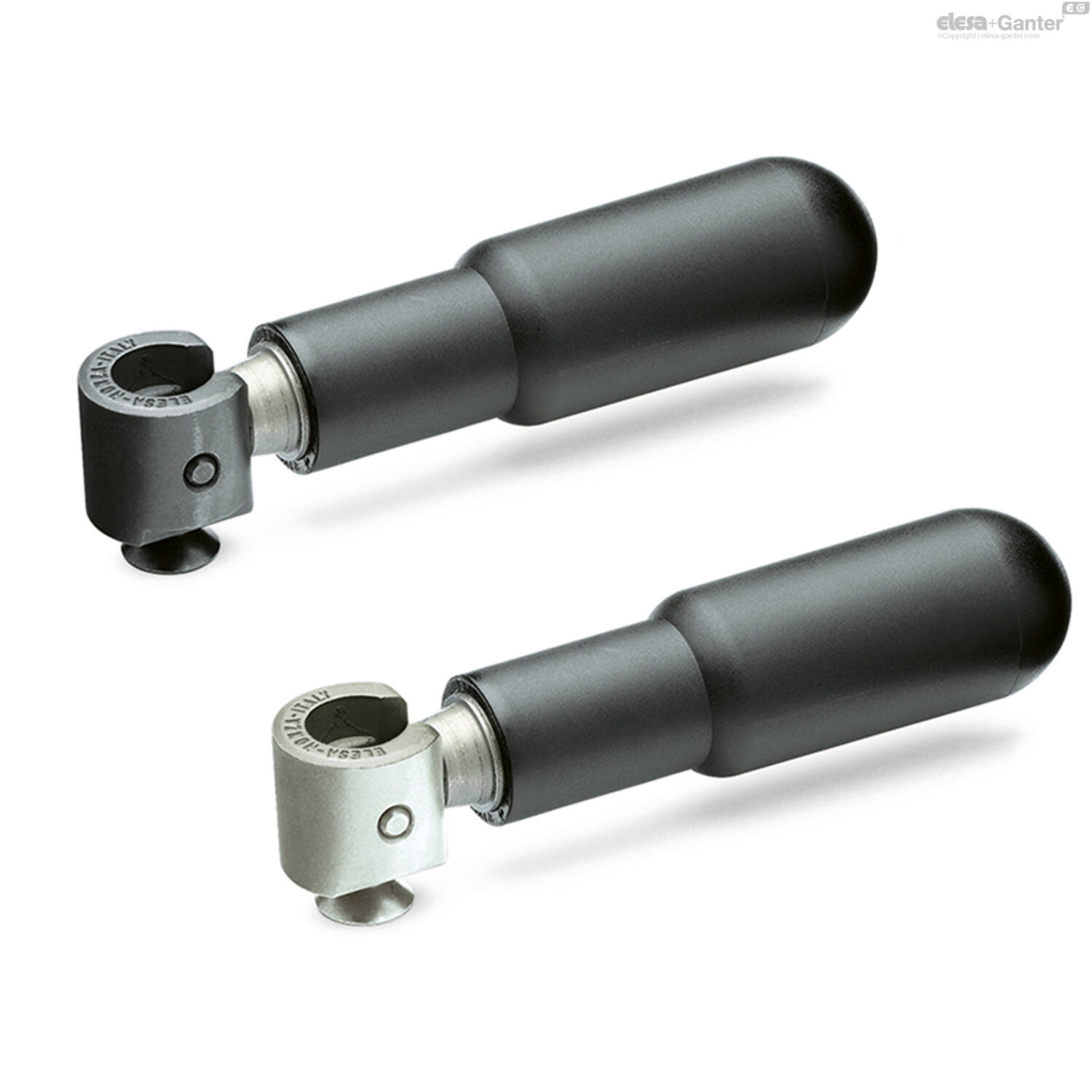

IR.620
Inklapbare handgrepen
Omschrijving
Materiaal
Op polyamide gebaseerd (PA) technopolymeer, zwarte kleur, matte afwerking.
- IR.620: zwart-oxide stalen tapbout, gesinterd en geoxideerd stalen vlakke basis voor ingebedde montage, zwart-oxide stalen schroef.
- IR.620-SST: AISI 303 roestvrijstalen tapbout, gesinterde AISI 303 roestvrijstalen vlakke voet voor ingebedde bevestiging, AISI 303 roestvrijstalen schroef.
Eigenschappen en toepassing
Handgreep draait tijdens het gebruik vrij rond: een systeem van coaxiale bussen compenseert de terugslagveerbelasting.
Deze serie inklapbare handgrepen is ontworpen voor alle toepassingen waarvoor de handgreep om ruimtegebrek of om veiligheidsredenen moet worden ingeklapt zodra de handeling is voltooid.
Uitvoering
Scroll onderstaande tabel om meer te zien

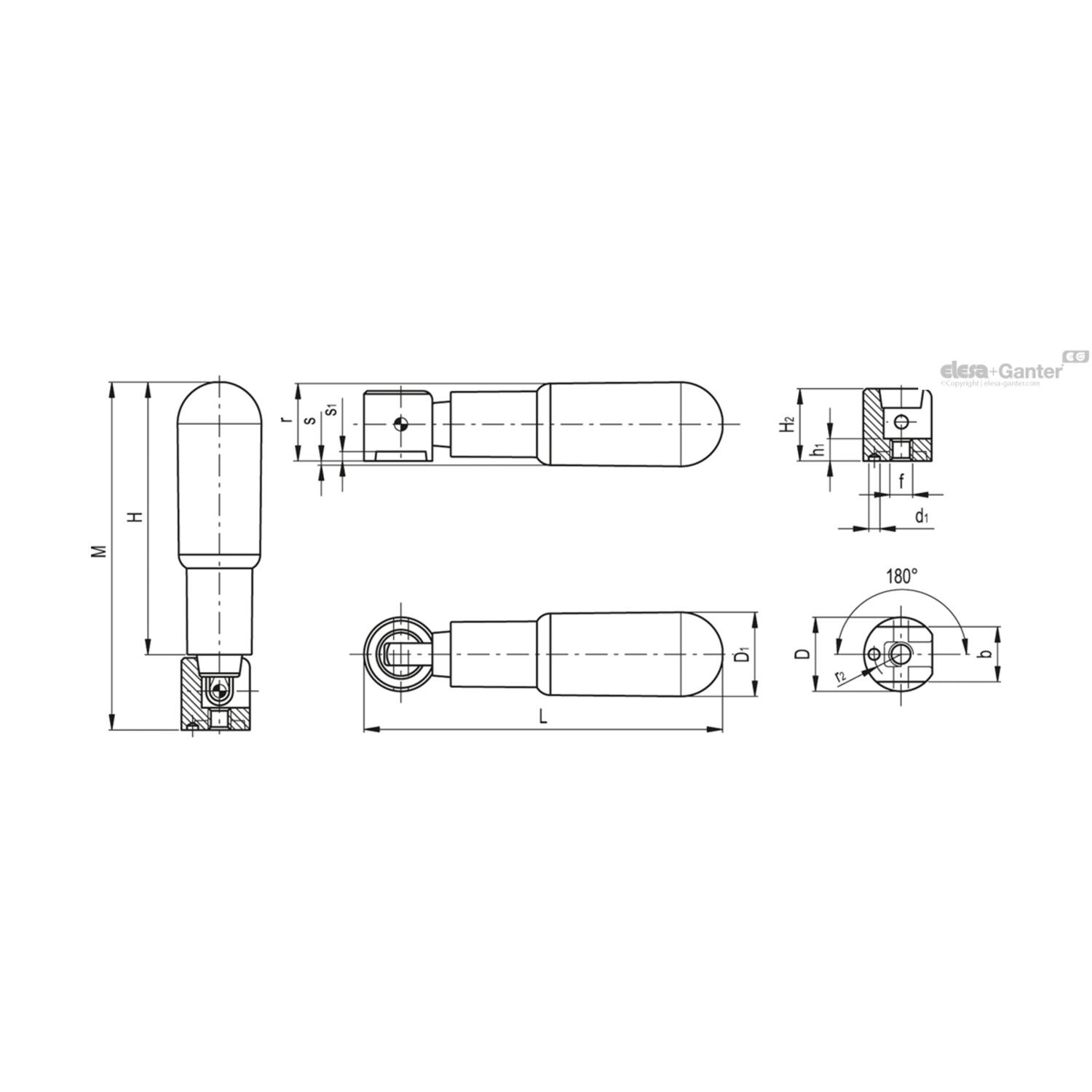

Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
L# |
s1 |
f |
Gewicht (g) |
D |
s |
d1 |
h1 |
H2 |
r2 |
B |
m |
H |
r |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
200107010 | IR.620/45 S.D.16 |
|
63 | 1.7 | M4 | 36 | 16 | 0.5 | 3 | 4 | 14 | 5.5 | 10 | 60 | 45 | 15 | |||
200107012 | IR.620/45-SST-S.D.16 |
|
63 | 1.7 | M5 | 36 | 16 | 0.5 | 3 | 4 | 14 | 5.5 | 10 | 60 | 45 | 15 | |||
200107020 | IR.620/60 S.D.16 |
|
78 | 1.7 | M4 | 38 | 16 | 1.5 | 3 | 4 | 14 | 5.5 | 10 | 74 | 60 | 16.5 | |||
200107022 | IR.620/60-SST-S.D.16 |
|
78 | 1.7 | M4 | 38 | 16 | 1.5 | 3 | 4 | 14 | 5.5 | 10 | 74 | 60 | 16.5 | |||
200107025 | IR.620/65 S.D.16 |
|
89.5 | 1.7 | M4 | 74 | 16 | 1.5 | 3 | 4 | 14 | 5.5 | 10 | 80.5 | 65 | 20.5 | |||
200107030 | IR.620/65 S.D.20 |
|
91.5 | 2.3 | M6 | 78 | 20 | 1.5 | 3 | 5 | 18.5 | 7 | 14 | 85 | 65 | 20.5 | |||
200107034 | IR.620/65-SST-S.D.16 |
|
89.5 | 1.7 | M4 | 74 | 16 | 1.5 | 3 | 4 | 14 | 5.5 | 10 | 80.5 | 65 | 20.5 | |||
200107032 | IR.620/65-SST-S.D.20 |
|
91.5 | 2.3 | M6 | 78 | 20 | 1.5 | 3 | 5 | 18.5 | 7 | 14 | 85 | 65 | 20.5 | |||
200107031 | IR.620/73 S.D.20 |
|
99 | 2.3 | M6 | 86 | 20 | 2 | 3 | 5 | 18.5 | 7 | 14 | 93 | 73 | 21 | |||
200107033 | IR.620/73-SST-S.D.20 |
|
99 | 2.3 | M6 | 86 | 20 | 2 | 3 | 5 | 18.5 | 7 | 14 | 93 | 73 | 21 | |||
200107040 | IR.620/80 S.D.20 |
|
106 | 2.3 | M6 | 90 | 20 | 2.5 | 3 | 5 | 18.5 | 7 | 14 | 100 | 80 | 21.5 | |||
200107042 | IR.620/80-SST-S.D.20 |
|
106 | 2.3 | M6 | 90 | 20 | 2.5 | 3 | 5 | 18.5 | 7 | 14 | 100 | 80 | 21.5 | |||
200107046 | IR.620/90 S.D.20 |
|
115.5 | 2.3 | M6 | 118 | 20 | 0.5 | 3 | 5 | 18.5 | 7 | 14 | 110 | 90 | 24.5 | |||
200107050 | IR.620/90 S.D.26 |
|
119 | 2.3 | M6 | 145 | 26 | 0.5 | 3 | 7 | 23 | 9 | 18 | 114 | 90 | 24.5 | |||
200107035 | IR.620/90-SST-S.D.20 |
|
115.5 | 2.3 | M6 | 118 | 20 | 0.5 | 3 | 5 | 18.5 | 7 | 14 | 110 | 90 | 24.5 | |||
200107052 | IR.620/90-SST-S.D.26 |
|
119 | 2.3 | M6 | 145 | 26 | 0.5 | 3 | 7 | 23 | 9 | 18 | 114 | 90 | 24.5 |
