IZN.381
Draaiknoppen
Omschrijving
Materiaal
Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, glanzende afwerking.
Naafdop
ECA-IZN.381: op acetaalhars gebaseerde (POM) technopolymeer, in de Elecolors-kleuren, push-fit montage, verwijderbaar door op de buitenste rand te drukken (origineel ontwerp van ELESA).
Ook verkrijgbaar als afzonderlijk verkocht accessoire (zie tabel).
Markeringen, merknamen, grafische symbolen enz. kunnen op het oppervlak in kleur worden gedrukt met tampon.
Standaarduitvoeringen
Zwarte-oxide stalen naaf, H7 geboord gat.
Montage met stelschroef, zonder kop, met binnenzeskant in zwart oxide staal; reeds geassembleerd geleverd.
- IZN.381: gladde knop.
- IZN.381+K: knop met mat geanodiseerde aluminium flens, driehoekige zwarte index.

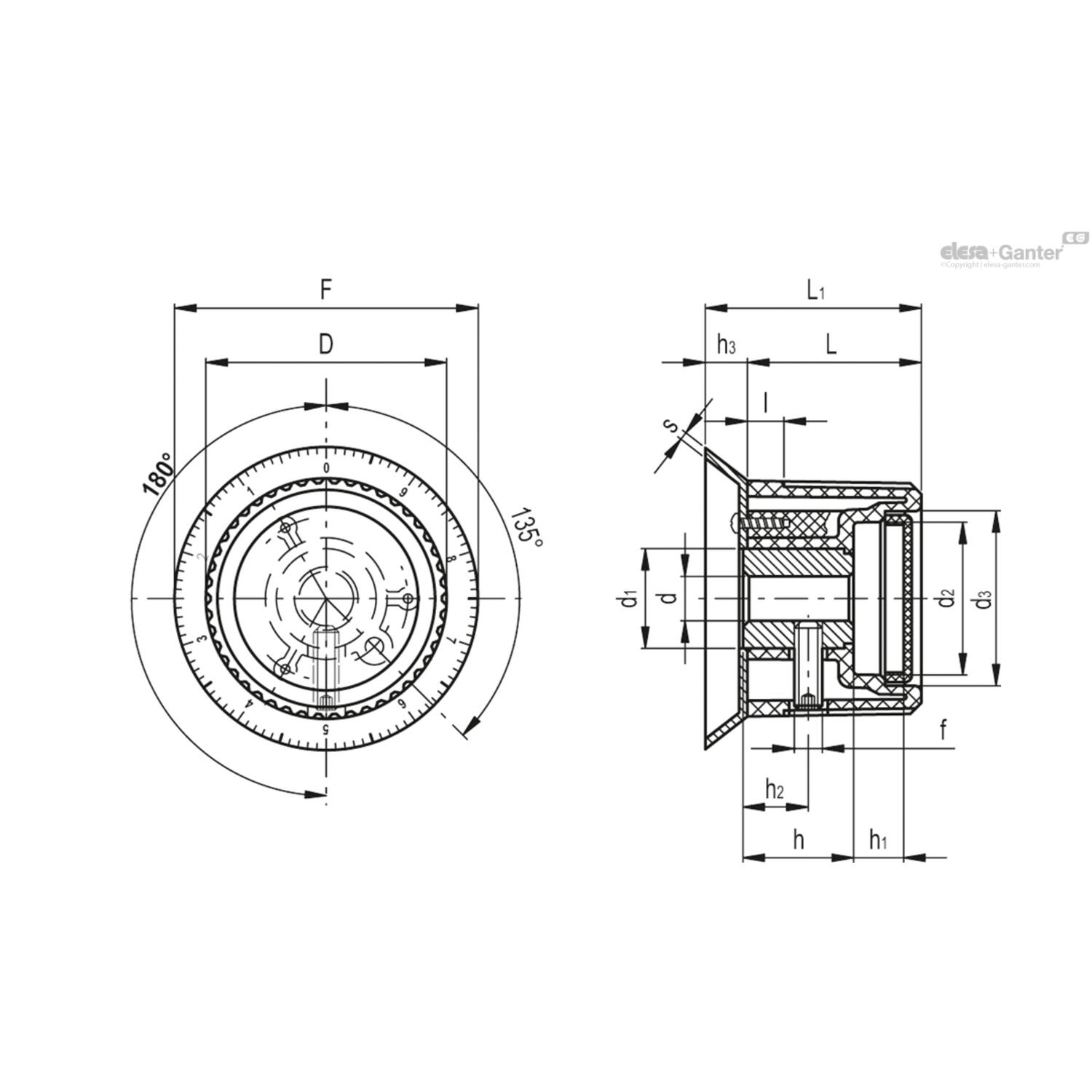

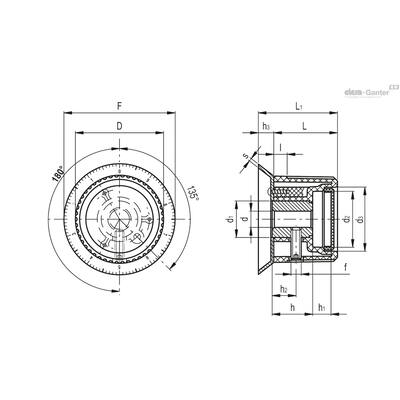

- IZN.381+FGS: knop met matte geanodiseerde aluminium flens, zwarte schaalverdeling (markeringen en cijfers).
- FGS 10/40 = 40 markeringen, nummering van 0 tot 9 neemt toe als de knop met de klok mee wordt gedraaid.
- FGS 10/100 = 100 markeringen, nummering van 0 tot 9 neemt toe als de knop met de klok mee wordt gedraaid.
Voor andere nummering (zie Schaalverdelingen).
Accessoires op aanvraag
Kogel en veer voor het klikken worden gemonteerd in het montagegat voor knoppen met een diameter D ≥ 48 mm, alleen beschikbaar voor IZN.381, (zie kogel en veer MS.).
Door aanpassing van de behuizing (doorlopende eenheid met schroefdraad), hetgeen wordt vereenvoudigd door de aanwezigheid van een voorgeboord gat aan de bovenzijde van de knop, kunnen de GN 615 verende drukstukken met kogel (neutrale uitvoering) en GN 616 verende drukstukken met bout (knop met flens) worden gebruikt om de druk van het positioneringselement te kalibreren.
Uitvoering
Scroll onderstaande tabel om meer te zien
