Omschrijving
Materiaal
Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.
Zelfklevende voorplaat
Geanodiseerd aluminium
Glad blind gat. Montage door middel van een meegeleverde roestvaststalen dwarse stelschroef UNI 5929 (stelschroef met binnenzeskant en komvormig uiteinde).

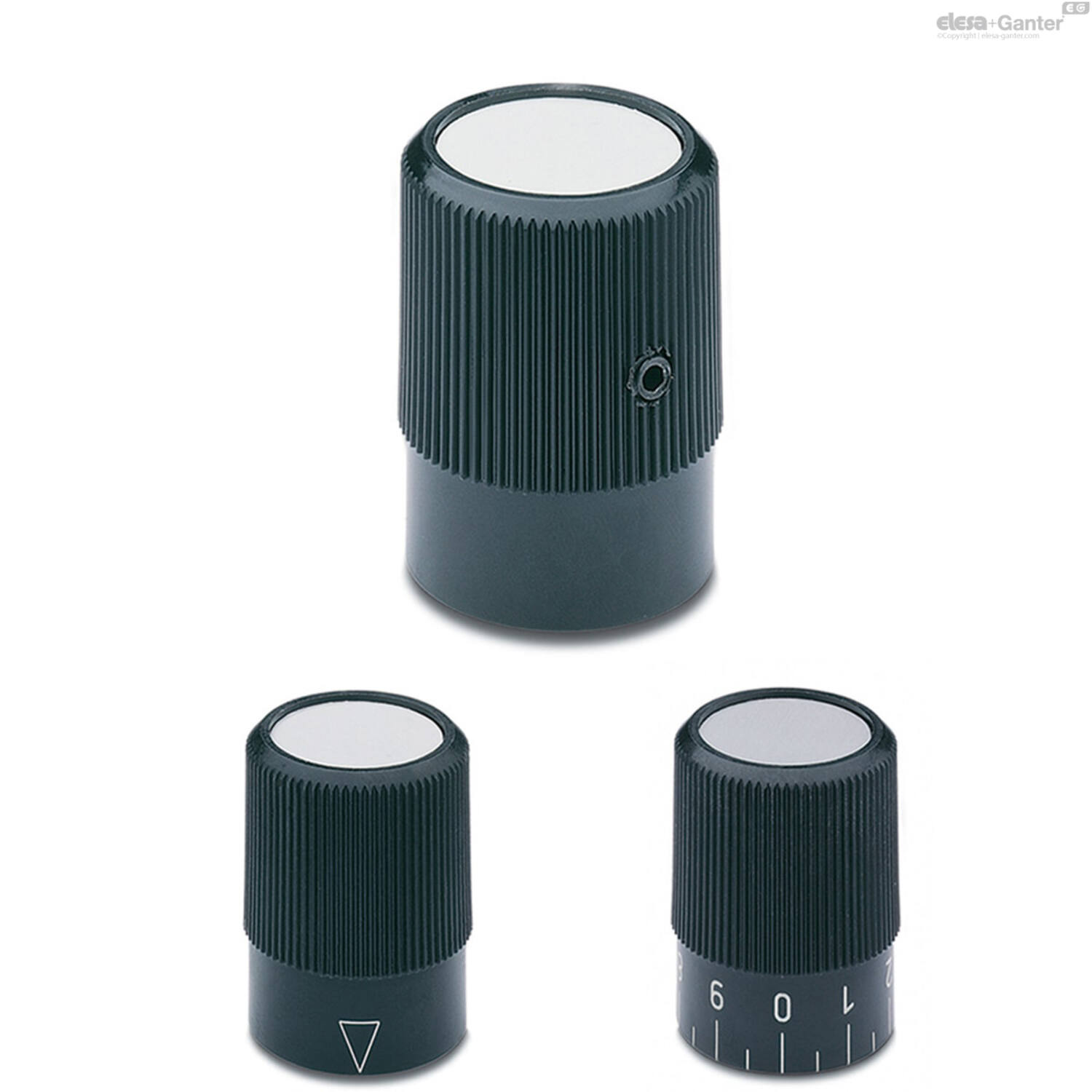

- IZP.: gladde knop.
- IZP+K: knop met driehoekige index.
- IZP+GS: knop met standaardschaalverdeling, 20 markeringen, nummering van 0 tot 9 neemt toe als de knop met de klok mee wordt gedraaid.
Precisie-schaalverdelingen met lasergravure.
Speciale uitvoering op aanvraag
De voorplaat kan worden aangepast met woorden, markeringen, grafische symbolen, enz.
Op het gladde oppervlak van de knop zitten hogeprecisie-schaalverdelingen (zie Schaalverdelingen-) kan met een laser worden gegraveerd.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 200801550 | IZP.25 N-6+GS-10/20 |
|
|||
| 200801580 | IZP.30 N-8+GS-10/20 |
|
|||
| 200801610 | IZP.35 N-10+GS-10/20 |
|
|||
| 200801640 | IZP.40 N-12+GS-10/20 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|

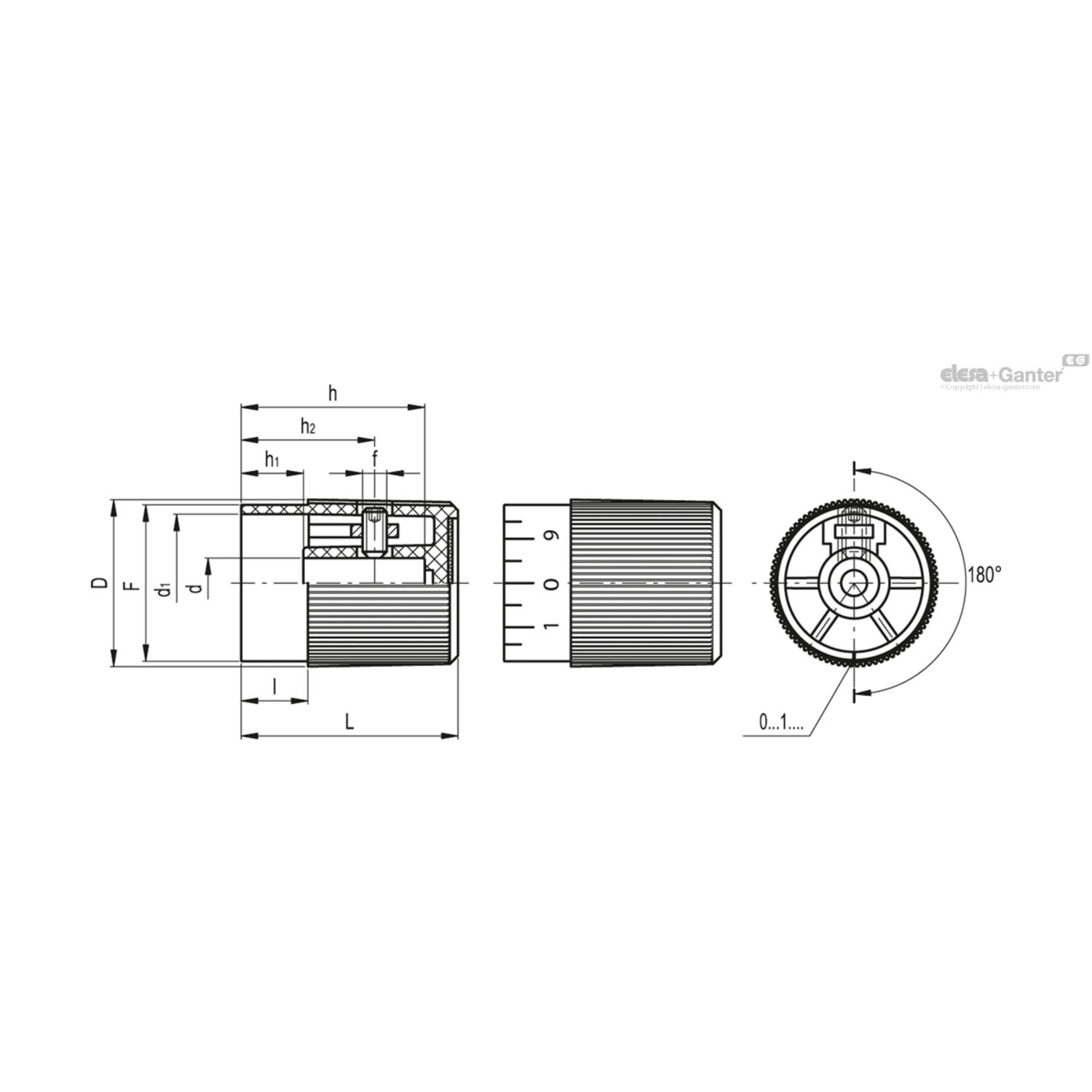

h2 |
L |
h |
dH10 |
f |
Gewicht (g) |
D |
d1 |
h1 |
l |
|---|---|---|---|---|---|---|---|---|---|
| 18 | 30 | 24 | 6 | M4 | 10 | 27 | 22 | 12 | 12 |
| 23 | 38 | 30 | 8 | M4 | 20 | 32 | 25 | 13 | 13 |
| 27 | 45 | 37 | 10 | M5 | 25 | 35 | 28 | 15 | 15 |
| 32 | 52 | 44 | 12 | M5 | 33 | 40 | 33 | 16 | 16 |
