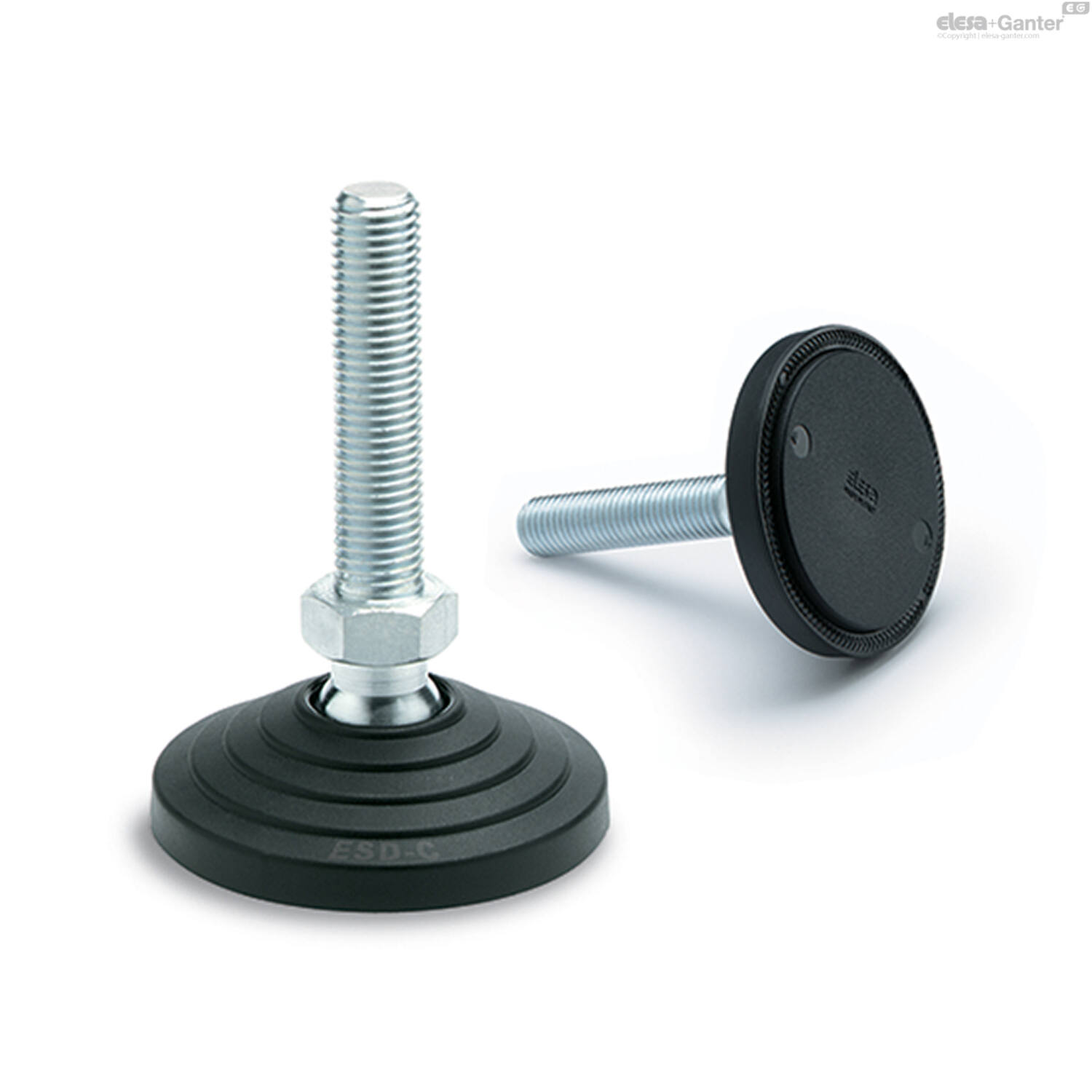

LV.A-ESD-C Stelvoeten
LV.A-ESD-C 1
LV.A-ESD-C 2

LV.A-ESD-C
Stelvoeten

Glasvezelversterkt technopolymeer op polyamide (PA) basis - verzinkt staal

Bekijk volledig
__logo__ESD__ __logo__RoHS__ __logo__PA__ __logo__NBR__ __logo__g10030__ __logo__ELE_OD__

Omschrijving

1Belangrijkste specificaties

Basis

Glasvezelversterkte speciaal geleidend technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Oppervlakteweerstand = 103 Ω (meetmethode ASTM D257).

Volumeweerstand = 103 Ωcm (meetmethode ASTM D257).

Gelede steel

Van draad voorzien, met verzinkt staal met regelzeskant.

Standaarduitvoeringen

  • LV.A-ESD-C: zonder antislipschijf.
  • LV.A-AS-ESD-C: met geleidend NBR-rubber, hardheid 70 Shore A, geassembleerd geleverd.

Oppervlakteweerstand = 103 Ω (meetmethode ASTM D991).

Volumeweerstand = 103 Ωcm (meetmethode ASTM D991).

2Algemene informatie

Eigenschappen en toepassing

Het speciale geleidende technopolymeer (ESD-C elektrostatische ontlading geleidend) voorkomt ophoping van elektrostatische belasting.

Het speciale assemblagesysteem van de antislipschijf aan de basis zorgt voor een perfecte verankering, voorkomt scheiding zelfs bij schokken tijdens het transport of adhesie (vastplakken) aan de vloer (zie Antislipschijf).

De bases zijn geschikt voor ""ESD PROTECTED AREA"" (EPA = ESD beschermd gebied) waar componenten die gevoelig zijn voor elektrostatische ontladingen worden gehanteerd.

Het onuitwisbaar opgedrukte (ESD-C)-merk op het oppervlak van de bases van de stelelementen identificeert de speciale geleidende eigenschappen van het materiaal in overeenstemming met EN 100015/1 en IEC 61340-5-1.

Bestelinformatie

De stelelementen worden ongeassembleerd geleverd om ze gemakkelijker te vervoeren en op te bergen. De componenten (basis en steel) worden in afzonderlijke verpakking geleverd: minder ingenomen volume en een betere bescherming tegen krassen en vuil.

Om bases en stelen afzonderlijk te bestellen, zie:

tabel met mogelijke combinaties bases/stelen

3Accessoires op aanvraag

Accessoires op aanvraag

Verzinkte stalen moer (zie Moeren NT.-).

Uitvoering

LV.A-ESD-C
LV.A-ESD-C Stelvoet zonder antislipschijf, zwenkbaar, antistatisch kunststof ESD, verzinkt stalen kogelelement, draadeind met buiten 6-kant aan de...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
201505960 LV.A-100-14-M10x43-ESD-C
€ 11,83
201505965 LV.A-100-14-M10x68-ESD-C
€ 12,57
201505970 LV.A-100-14-M10x98-ESD-C
€ 13,44
201505975 LV.A-100-14-M12x43-ESD-C
€ 11,81
201505980 LV.A-100-14-M12x68-ESD-C
€ 12,61
201505985 LV.A-100-14-M12x98-ESD-C
€ 13,47
201582730 LV.A-100-14-M14X148-ESD-C
€ 15,88
201582720 LV.A-100-14-M14X68-ESD-C
€ 12,96
201582725 LV.A-100-14-M14X98-ESD-C
€ 14,47
201505995 LV.A-100-14-M16x108-ESD-C
€ 15,71
201506000 LV.A-100-14-M16x148-ESD-C
€ 17,06
201506005 LV.A-100-14-M16x168-ESD-C
€ 17,79
201505990 LV.A-100-14-M16x68-ESD-C
€ 13,69
201505950 LV.A-100-14-M8x43-ESD-C
€ 11,83
201505955 LV.A-100-14-M8x68-ESD-C
€ 12,52
201520145 LV.A-100-24-M16x138-ESD-C
€ 18,86
201520150 LV.A-100-24-M16x158-ESD-C
€ 19,74
201520135 LV.A-100-24-M16x58-ESD-C
€ 17,13
201520140 LV.A-100-24-M16x98-ESD-C
€ 18,69
201520160 LV.A-100-24-M20x138-ESD-C
€ 19,67
201520165 LV.A-100-24-M20x158-ESD-C
€ 21,37
201520170 LV.A-100-24-M20x198-ESD-C
€ 22,37
201520155 LV.A-100-24-M20x98-ESD-C
€ 18,71
201520180 LV.A-100-24-M24x158-ESD-C
€ 21,13
201520185 LV.A-100-24-M24x198-ESD-C
€ 22,25
201520175 LV.A-100-24-M24x98-ESD-C
€ 18,86
201520200 LV.A-125-24-M16x138-ESD-C
€ 28,65
201520205 LV.A-125-24-M16x158-ESD-C
€ 29,52
201520190 LV.A-125-24-M16x58-ESD-C
€ 26,91
201520195 LV.A-125-24-M16x98-ESD-C
€ 28,47
201520215 LV.A-125-24-M20x138-ESD-C
€ 29,45
201520220 LV.A-125-24-M20x158-ESD-C
€ 31,16
201520225 LV.A-125-24-M20x198-ESD-C
€ 32,16
201520210 LV.A-125-24-M20x98-ESD-C
€ 28,50
201520235 LV.A-125-24-M24x158-ESD-C
€ 30,91
201520240 LV.A-125-24-M24x198-ESD-C
€ 32,04
201520230 LV.A-125-24-M24x98-ESD-C
€ 28,65
201519855 LV.A-60-14-M10x43-ESD-C
€ 7,52
201519860 LV.A-60-14-M10x68-ESD-C
€ 8,25
201519865 LV.A-60-14-M10x98-ESD-C
€ 9,13
201519870 LV.A-60-14-M12x43-ESD-C
€ 7,49
201519875 LV.A-60-14-M12x68-ESD-C
€ 8,30
201519880 LV.A-60-14-M12x98-ESD-C
€ 9,15
201582685 LV.A-60-14-M14X148-ESD-C
€ 11,57
201582675 LV.A-60-14-M14X68-ESD-C
€ 8,64
201582680 LV.A-60-14-M14X98-ESD-C
€ 10,15
201519890 LV.A-60-14-M16x108-ESD-C
€ 11,39
201519895 LV.A-60-14-M16x148-ESD-C
€ 12,74
201519900 LV.A-60-14-M16x168-ESD-C
€ 13,47
201519885 LV.A-60-14-M16x68-ESD-C
€ 9,37
201519845 LV.A-60-14-M8x43-ESD-C
€ 7,52
201519850 LV.A-60-14-M8x68-ESD-C
€ 8,20

L

h

l1

s

max limiet stat. belast.eenh.

d

l

Gewicht (g)

D

geleidings r Ø
76 24 33 14 18000 M10 43 100 100 14
101 24 33 14 18000 M10 68 112 100 14
131 24 33 14 18000 M10 98 126 100 14
76 24 33 14 18000 M12 43 110 100 14
101 24 33 14 18000 M12 68 127 100 14
131 24 33 14 18000 M12 98 148 100 14
181 24 33 14 18000 M14 148 253 100 14
101 24 33 14 18000 M14 68 149 100 14
131 24 33 14 18000 M14 98 170 100 14
141 24 33 16 18000 M16 108 223 100 14
181 24 33 16 18000 M16 148 275 100 14
201 24 33 16 18000 M16 168 301 100 14
101 24 33 16 18000 M16 68 171 100 14
76 24 33 14 18000 M8 43 91 100 14
101 24 33 14 18000 M8 68 103 100 14
181 24 43 24 25000 M16 138 352 100 24
201 24 43 24 25000 M16 158 379 100 24
101 24 43 24 25000 M16 58 251 100 24
141 24 43 24 25000 M16 98 302 100 24
181 24 43 24 25000 M20 138 451 100 24
201 24 43 24 25000 M20 158 490 100 24
241 24 43 24 25000 M20 198 573 100 24
141 24 43 24 25000 M20 98 372 100 24
201 24 43 24 25000 M24 158 642 100 24
241 24 43 24 25000 M24 198 760 100 24
141 24 43 24 25000 M24 98 470 100 24
205 46 67 24 28000 M16 138 487 125 24
225 46 67 24 28000 M16 158 514 125 24
125 46 67 24 28000 M16 58 386 125 24
165 46 67 24 28000 M16 98 437 125 24
205 46 67 24 28000 M20 138 586 125 24
225 46 67 24 28000 M20 158 625 125 24
265 46 67 24 28000 M20 198 708 125 24
165 46 67 24 28000 M20 98 507 125 24
225 46 67 24 28000 M24 158 777 125 24
265 46 67 24 28000 M24 198 895 125 24
165 46 67 24 28000 M24 98 605 125 24
76 24 33 14 14000 M10 43 71 60 14
101 24 33 14 14000 M10 68 83 60 14
131 24 33 14 14000 M10 98 97 60 14
76 24 33 14 14000 M12 43 81 60 14
101 24 33 14 14000 M12 68 98 60 14
131 24 33 14 14000 M12 98 119 60 14
181 24 33 14 14000 M14 148 224 60 14
101 24 33 14 14000 M14 68 120 60 14
131 24 33 14 14000 M14 98 141 60 14
141 24 33 16 14000 M16 108 194 60 14
181 24 33 16 14000 M16 148 246 60 14
201 24 33 16 14000 M16 168 272 60 14
101 24 33 16 14000 M16 68 142 60 14
76 24 33 14 14000 M8 43 62 60 14
101 24 33 14 14000 M8 68 74 60 14
