LVQ.FO-SST
Stelvoeten voor grondmontage

Glasvezelversterkt technopolymeer op polyamide (PA) basis - RVS (1.4301 = A2 = AISI304)

Bekijk volledig
__logo__ELE_OD__ __logo__INOX__ __logo__RoHS__ __logo__PA__ __logo__NBR__ __logo__g10030__

Omschrijving

1Belangrijkste specificaties

Basis

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Standaarduitvoeringen

AISI 304 roestvrijstalen gelede schacht met schroefdraad met stelvierkant:

  • LVQ.FO-SST: basis zonder antislipschijf.
  • LVQ.FO-AS-SST: basis met NBR-rubberen antislipschijf, hardheid 70 Shore A, geassembleerd op de basis geleverd.

Grondmontage

Met behulp van twee gaten of een gat voor LVQ.FO-40, afgedekt met een membraan geleverd (dat gemakkelijk met een metalen gereedschap kan worden verwijderd), om alle ongewenste afzettingen van vuil en stof te voorkomen wanneer er maar een gat wordt gebruikt (zie afb. 1).


2Algemene informatie

Eigenschappen

De speciale karteling onder de onderste lip van de basis zorgt voor een uitstekende stabiliteit en grip wanneer het stelelement zonder antislipschijf wordt gebruikt, zelfs op oppervlakken die niet perfect vlak zijn.

Het speciale assemblagesysteem van de antislipschijf aan de basis zorgt voor een perfecte verankering, voorkomt scheiding zelfs bij schokken tijdens het transport of adhesie (vastplakken) aan de vloer (zie Antislipschijven).

Bestelinformatie

De stelelementen worden ongeassembleerd geleverd om ze gemakkelijker te vervoeren en op te bergen. De componenten (basis en steel) worden in afzonderlijke verpakking geleverd: minder ingenomen volume en een betere bescherming tegen krassen en vuil.

Om bases en stelen afzonderlijk te bestellen, zie:

3Accessoires

Accessoires op aanvraag

AISI 304 roestvrijstalen moer (zie Moeren NT.).

Uitvoering

LVQ.FO-SST
LVQ.FO-SST Stelvoet ovaal, zwenkbaar, kunststof, afgedekte montagegaten, RVS kogelelement, draadeind met buiten 4-kant aan de voetzijde
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470209106 LVQ.FO-40-8.5-SST-M10x103
€ 8,49
470209104 LVQ.FO-40-8.5-SST-M10x48
€ 6,78
470209105 LVQ.FO-40-8.5-SST-M10x73
€ 7,93
470209109 LVQ.FO-40-8.5-SST-M12x103
€ 10,30
470209107 LVQ.FO-40-8.5-SST-M12x48
€ 6,69
470209108 LVQ.FO-40-8.5-SST-M12x73
€ 7,27
470209102 LVQ.FO-40-8.5-SST-M8x48
€ 7,73
470209103 LVQ.FO-40-8.5-SST-M8x73
€ 8,10
201579025 LVQ.FO-60-14-AS-SST-M16x108
€ 20,94
201579035 LVQ.FO-60-14-AS-SST-M16x148
€ 23,91
201579045 LVQ.FO-60-14-AS-SST-M16x168
€ 25,47
201579015 LVQ.FO-60-14-AS-SST-M16x68
€ 19,40
201579055 LVQ.FO-60-14-AS-SST-M20x110
€ 28,79
201579065 LVQ.FO-60-14-AS-SST-M20x150
€ 32,38
201579075 LVQ.FO-60-14-AS-SST-M20x170
€ 33,26
201579085 LVQ.FO-60-14-AS-SST-M20x210
€ 33,40
201579095 LVQ.FO-60-14-AS-SST-M24x110
€ 29,57
201579105 LVQ.FO-60-14-AS-SST-M24x170
€ 38,45
201579115 LVQ.FO-60-14-AS-SST-M24x210
€ 39,02
201578915 LVQ.FO-60-14-SST-M16x108
€ 14,15
201578925 LVQ.FO-60-14-SST-M16x148
€ 17,13
201578935 LVQ.FO-60-14-SST-M16x168
€ 18,69
201578905 LVQ.FO-60-14-SST-M16x68
€ 12,61
201578945 LVQ.FO-60-14-SST-M20x110
€ 22,01
201578955 LVQ.FO-60-14-SST-M20x150
€ 25,60
201578965 LVQ.FO-60-14-SST-M20x170
€ 26,47
201578975 LVQ.FO-60-14-SST-M20x210
€ 26,62
201578985 LVQ.FO-60-14-SST-M24x110
€ 22,79
201578995 LVQ.FO-60-14-SST-M24x170
€ 31,67
201579005 LVQ.FO-60-14-SST-M24x210
€ 32,23
201579030 LVQ.FO-80-14-AS-SST-M16x108
€ 22,55
201579040 LVQ.FO-80-14-AS-SST-M16x148
€ 25,52
201579050 LVQ.FO-80-14-AS-SST-M16x168
€ 27,08
201579020 LVQ.FO-80-14-AS-SST-M16x68
€ 21,01
201579060 LVQ.FO-80-14-AS-SST-M20x110
€ 30,40
201579070 LVQ.FO-80-14-AS-SST-M20x150
€ 33,99
201579080 LVQ.FO-80-14-AS-SST-M20x170
€ 34,87
201579090 LVQ.FO-80-14-AS-SST-M20x210
€ 35,01
201579100 LVQ.FO-80-14-AS-SST-M24x110
€ 31,18
201579110 LVQ.FO-80-14-AS-SST-M24x170
€ 40,06
201579120 LVQ.FO-80-14-AS-SST-M24x210
€ 40,63
201578920 LVQ.FO-80-14-SST-M16x108
€ 14,74
201578930 LVQ.FO-80-14-SST-M16x148
€ 17,71
201578940 LVQ.FO-80-14-SST-M16x168
€ 19,28
201578910 LVQ.FO-80-14-SST-M16x68
€ 13,20
201578950 LVQ.FO-80-14-SST-M20x110
€ 22,59
201578960 LVQ.FO-80-14-SST-M20x150
€ 26,18
201578970 LVQ.FO-80-14-SST-M20x170
€ 27,06
201578980 LVQ.FO-80-14-SST-M20x210
€ 27,21
201578990 LVQ.FO-80-14-SST-M24x110
€ 23,38
201579000 LVQ.FO-80-14-SST-M24x170
€ 32,26
201579010 LVQ.FO-80-14-SST-M24x210
€ 32,82

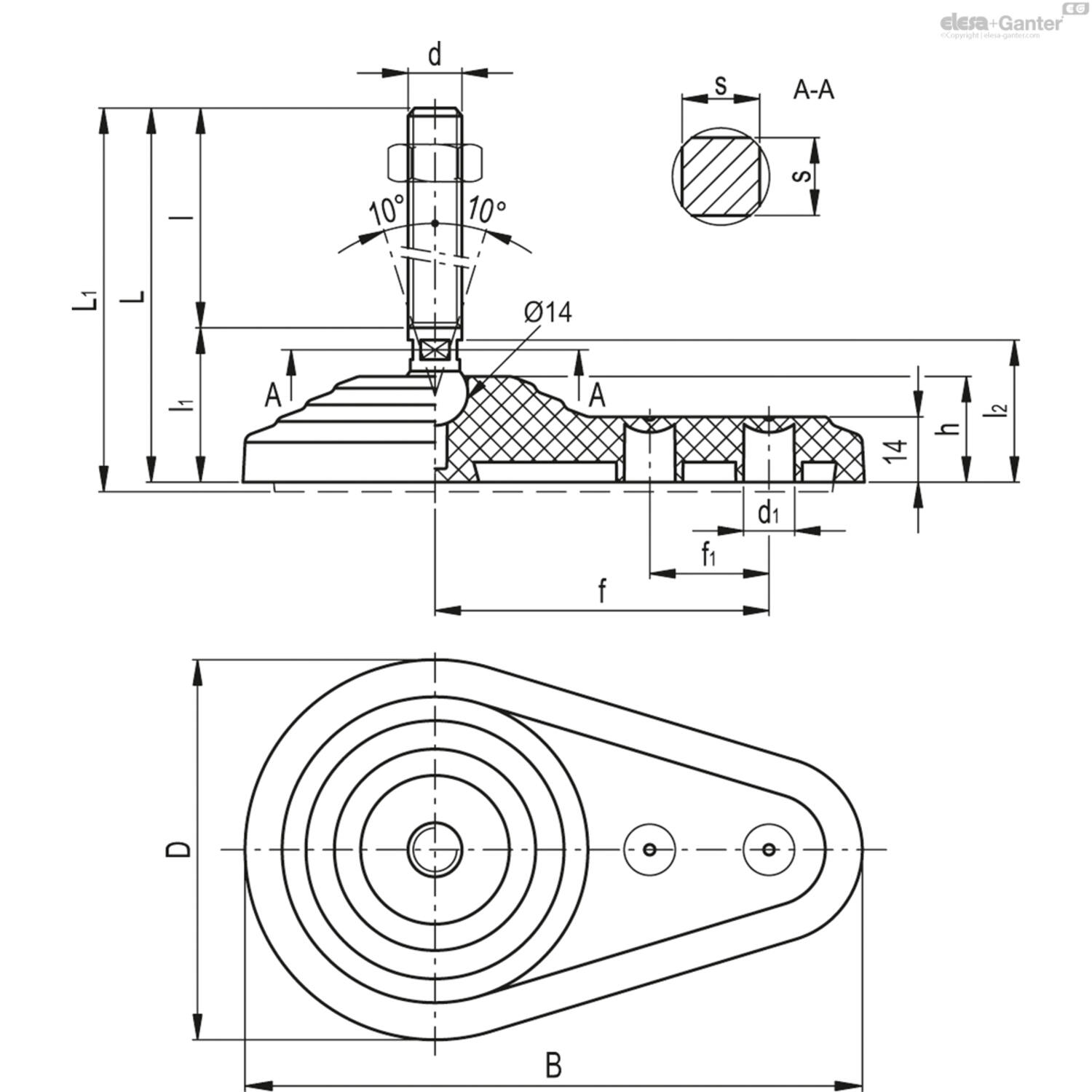

L

h

l1

D1

f

Gewicht (g)

D

s

L1

max limiet stat. belast.eenh.

d

d1

f1

geleidings r Ø

h1

l

B

l2
130 19 27 n.v.t. 39 86 40 7 n.v.t. 11000 M10 9 N.v.t. 8.5 11 103 72.5 25.5
75 19 27 n.v.t. 39 54 40 7 n.v.t. 11000 M10 9 N.v.t. 8.5 11 48 72.5 25.5
100 19 27 n.v.t. 39 68 40 7 n.v.t. 11000 M10 9 N.v.t. 8.5 11 73 72.5 25.5
130 19 27 n.v.t. 39 116 40 9 n.v.t. 11000 M12 9 N.v.t. 8.5 11 103 72.5 25.5
75 19 27 n.v.t. 39 63 40 9 n.v.t. 11000 M12 9 N.v.t. 8.5 11 48 72.5 25.5
100 19 27 n.v.t. 39 85 40 9 n.v.t. 11000 M12 9 N.v.t. 8.5 11 73 72.5 25.5
75 19 27 n.v.t. 39 45 40 7 n.v.t. 11000 M8 9 N.v.t. 8.5 11 48 72.5 25.5
100 19 27 n.v.t. 39 52 40 7 n.v.t. 11000 M8 9 N.v.t. 8.5 11 73 72.5 25.5
139 21 31 8.5 50 224 60 12 141 14000 M16 8.5 18 14 14 108 96.5 29.5
179 21 31 8.5 50 288 60 12 181 14000 M16 8.5 18 14 14 148 96.5 29.5
199 21 31 8.5 50 320 60 12 201 14000 M16 8.5 18 14 14 168 96.5 29.5
99 21 31 8.5 50 160 60 12 101 14000 M16 8.5 18 14 14 68 96.5 29.5
146 21 36 8.5 50 104 60 15 148 14000 M20 8.5 18 14 14 110 96.5 33.5
186 21 36 8.5 50 424 60 15 188 14000 M20 8.5 18 14 14 150 96.5 33.5
206 21 36 8.5 50 474 60 15 208 14000 M20 8.5 18 14 14 170 96.5 33.5
246 21 36 8.5 50 573 60 15 248 14000 M20 8.5 18 14 14 210 96.5 33.5
146 21 36 8.5 50 431 60 18 148 14000 M24 8.5 18 14 14 110 96.5 33.5
206 21 36 8.5 50 646 60 18 208 14000 M24 8.5 18 14 14 170 96.5 33.5
246 21 36 8.5 50 790 60 18 248 14000 M24 8.5 18 14 14 210 96.5 33.5
139 21 31 8.5 50 208 60 12 n.v.t. 14000 M16 8.5 18 14 14 108 96.5 29.5
179 21 31 8.5 50 272 60 12 n.v.t. 14000 M16 8.5 18 14 14 148 96.5 29.5
199 21 31 8.5 50 304 60 12 n.v.t. 14000 M16 8.5 18 14 14 168 96.5 29.5
99 21 31 8.5 50 144 60 12 n.v.t. 14000 M16 8.5 18 14 14 68 96.5 29.5
146 21 36 8.5 50 106 60 15 n.v.t. 14000 M20 8.5 18 14 14 110 96.5 33.5
186 21 36 8.5 50 408 60 15 n.v.t. 14000 M20 8.5 18 14 14 150 96.5 33.5
206 21 36 8.5 50 458 60 15 n.v.t. 14000 M20 8.5 18 14 14 170 96.5 33.5
246 21 36 8.5 50 557 60 15 n.v.t. 14000 M20 8.5 18 14 14 210 96.5 33.5
146 21 36 8.5 50 415 60 18 n.v.t. 14000 M24 8.5 18 14 14 110 96.5 33.5
206 21 36 8.5 50 630 60 18 n.v.t. 14000 M24 8.5 18 14 14 170 96.5 33.5
246 21 36 8.5 50 774 60 18 n.v.t. 14000 M24 8.5 18 14 14 210 96.5 33.5
140 22 32 10.5 70 276 80 12 142 16000 M16 10.5 25 14 14 108 130 30.5
180 22 32 10.5 70 305 80 12 182 16000 M16 10.5 25 14 14 148 130 30.5
200 22 32 10.5 70 372 80 12 202 16000 M16 10.5 25 14 14 168 130 30.5
100 22 32 10.5 70 212 80 12 102 16000 M16 10.5 25 14 14 68 130 30.5
147 22 37 10.5 70 376 80 15 149 16000 M20 10.5 25 14 14 110 130 34.5
187 22 37 10.5 70 476 80 15 189 16000 M20 10.5 25 14 14 150 130 34.5
207 22 37 10.5 70 526 80 15 209 16000 M20 10.5 25 14 14 170 130 34.5
247 22 37 10.5 70 625 80 15 249 16000 M20 10.5 25 14 14 210 130 34.5
147 22 37 10.5 70 483 80 18 149 16000 M24 10.5 25 14 14 110 130 34.5
207 22 37 10.5 70 698 80 18 209 16000 M24 10.5 25 14 14 170 130 34.5
247 22 37 10.5 70 842 80 18 249 16000 M24 10.5 25 14 14 210 130 34.5
140 22 32 10.5 70 246 80 12 n.v.t. 16000 M16 10.5 25 14 14 108 130 30.5
180 22 32 10.5 70 310 80 12 n.v.t. 16000 M16 10.5 25 14 14 148 130 30.5
200 22 32 10.5 70 337 80 12 n.v.t. 16000 M16 10.5 25 14 14 168 130 30.5
100 22 32 10.5 70 182 80 12 n.v.t. 16000 M16 10.5 25 14 14 68 130 30.5
147 22 37 10.5 70 346 80 15 n.v.t. 16000 M20 10.5 25 14 14 110 130 34.5
187 22 37 10.5 70 446 80 15 n.v.t. 16000 M20 10.5 25 14 14 150 130 34.5
207 22 37 10.5 70 496 80 15 n.v.t. 16000 M20 10.5 25 14 14 170 130 34.5
247 22 37 10.5 70 595 80 15 n.v.t. 16000 M20 10.5 25 14 14 210 130 34.5
147 22 37 10.5 70 453 80 18 n.v.t. 16000 M24 10.5 25 14 14 110 130 34.5
207 22 37 10.5 70 668 80 18 n.v.t. 16000 M24 10.5 25 14 14 170 130 34.5
247 22 37 10.5 70 812 80 18 n.v.t. 16000 M24 10.5 25 14 14 210 130 34.5
