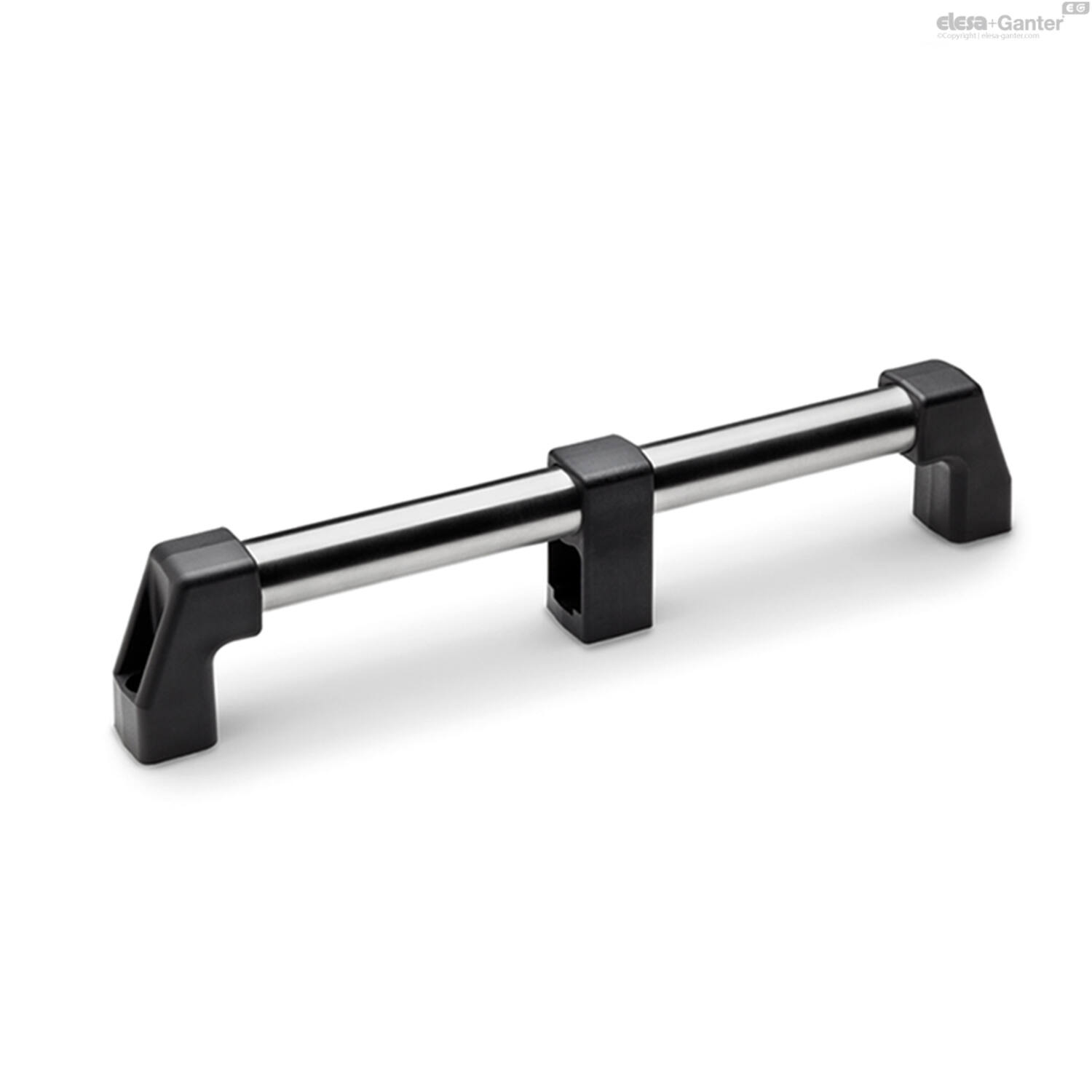

M.1043-SCM-SST

Buisgrepen

Omschrijving

1Belangrijkste specificaties

Handgreepschachten

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking. Wordt gemonteerd geleverd. De handgreepschachtverbinding met de buis vermijdt rotatie van de buis.

Tussenschacht

Technopolymeer op basis van glasvezelversterkte polyamide (PA), zwarte kleur, matte afwerking. Gemonteerd geleverd.

Stelschroef met binnenzeskant om de steun aan de AISI 304 RVS buis te bevestigen.

Doorvoergat met sleuf voor cilinder- of zeskantschroeven.

Buis

AISI 304 roestvrijstaal.

Standaarduitvoeringen

  • M.1043-SCM-SST: doorvoergaten voor cilinderkopschroeven met binnenzeskant.
  • M.1043-SCM-BM-SST: messing naven, blinde gaten met schroefdraad.
2Algemene informatie

Technische gegevens

Trekspanning: De in de tabel vermelde F2-waarden zijn het resultaat van breekproeven die onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur met de juiste dynamometrische apparatuur zijn uitgevoerd.




Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d4

L

h

l1

l3

Gewicht (g)

F2 [N]#

d

l6

d1

F2 [N]*

h1

l4

h3

d3

C

l2

Filter
470157201 M.1043/20-700-SST-SCM
€ 57,02
18 8.5 720 58 662 13 288 4000 8.5 30 13.5 N.v.t. 45 18 9.5 20 28 47
470157203 M.1043/30-1000-SST-SCM
€ 98,43
25 10.5 1024 78 954 18 1000 6100 10.5 36 16 N.v.t. 60 22 15 30 38 57
470157202 M.1043/30-700-SST-SCM
€ 75,79
25 10.5 724 78 654 18 870 7500 10.5 36 16 N.v.t. 60 22 15 30 38 57
