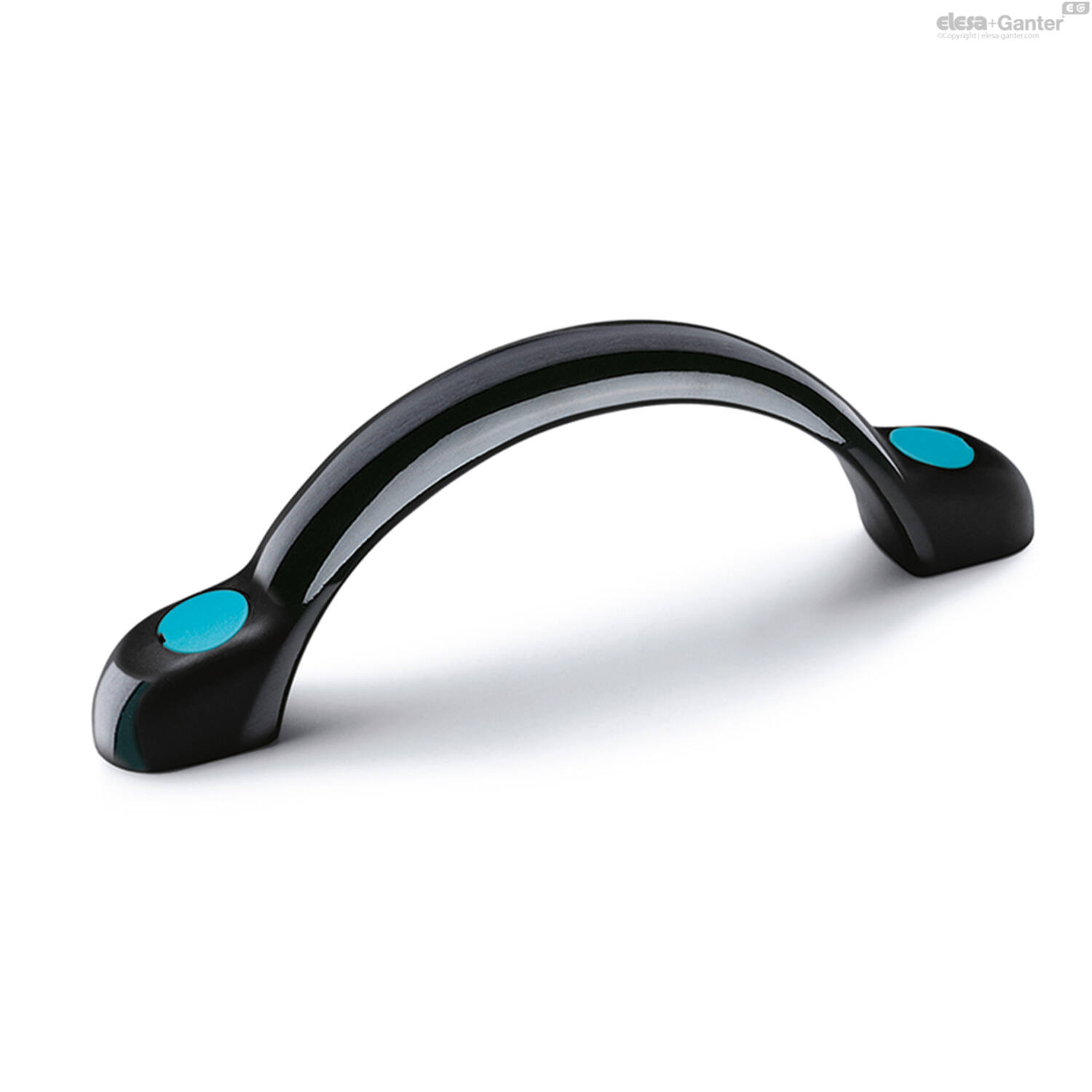

Omschrijving
Materiaal
Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, glanzende afwerking.
Schroefkapjes
- ECA.B
glasvezelversterkte technopolymeer op basis van polyamide (PA), in Elecolors-kleuren, matte afwerking, press-fit-montage. Geleverd, verwijderbaar met een schroevendraaier.
Ook verkrijgbaar als afzonderlijk verkocht accessoire (zie tabel).

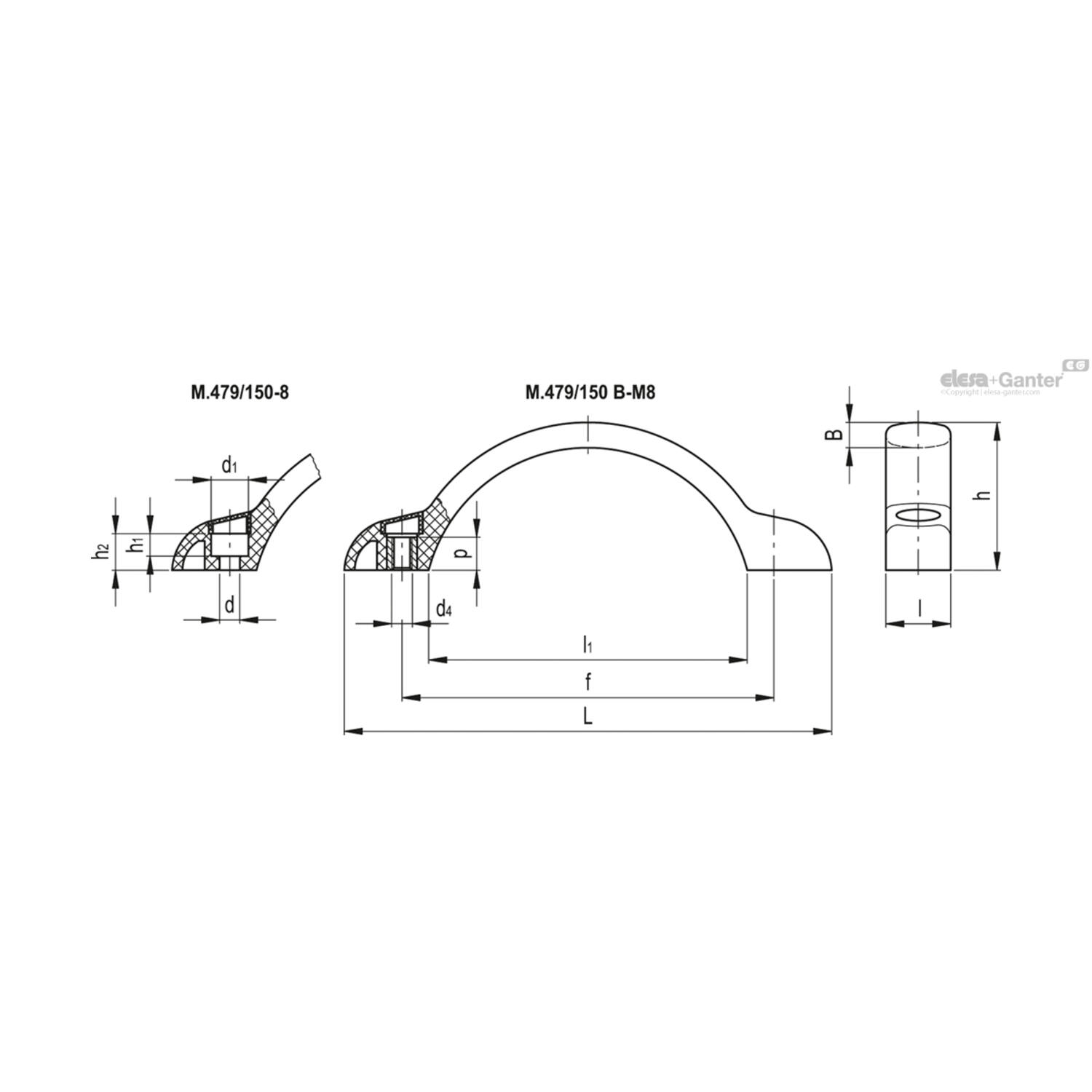

- M.479/150-8: doorvoergaten voor cilinderkopschroeven met binnenzeskant.
Schroefkappen moeten press-fit worden gemonteerd.
- M.479/150 B-M8: messing naven, gaten met schroefdraad.
Schroefkappen gemonteerd meegeleverd.
Technische gegevens

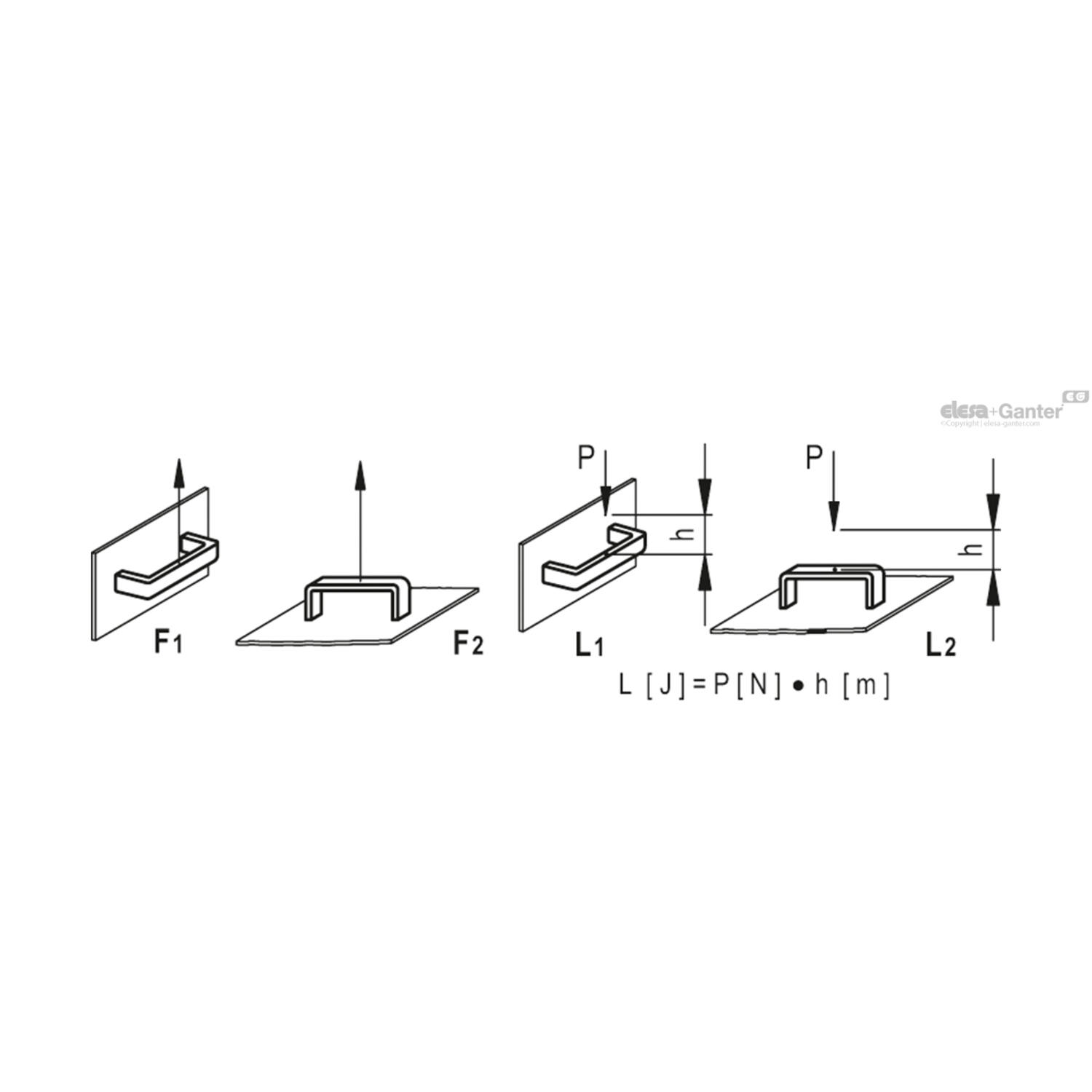

Trekspanning en slagvastheid: De in de tabel vermelde waarden voor F1, F2, L1 en L2, zijn het resultaat van breekproeven die onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur met de juiste dynamometrische apparatuur zijn uitgevoerd.
Accessoires op aanvraag
Uitvoering
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
d4 |
L |
h |
l1 |
F1 [N] |
D1 |
p |
f |
Gewicht (g) |
d |
d1 |
L1[J] |
h1 |
F2 [N] |
l |
L2[J] |
B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| N.v.t. | M8 | 173 | 52.5 | 113 | 2100 | N.v.t. | 12 | 132±0.5 | 57 | N.v.t. | N.v.t. | 15 | N.v.t. | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
| 13 | N.v.t. | 173 | 52.5 | 113 | 2100 | 13.5 | N.v.t. | 132±0.5 | 49 | 8.5 | 13.5 | 15 | 8.5 | 2600 | 23 | 7 | 8 |
