M.743 Beugelgreep
M.743 1
M.743 2

M.743
Beugelgreep

Bekijk volledig
__logo__ELE_OD__ __logo__RoHS__ __logo__PP__ __logo__g100__ __logo__g10020__

Omschrijving

1 Specificaties

Materiaal

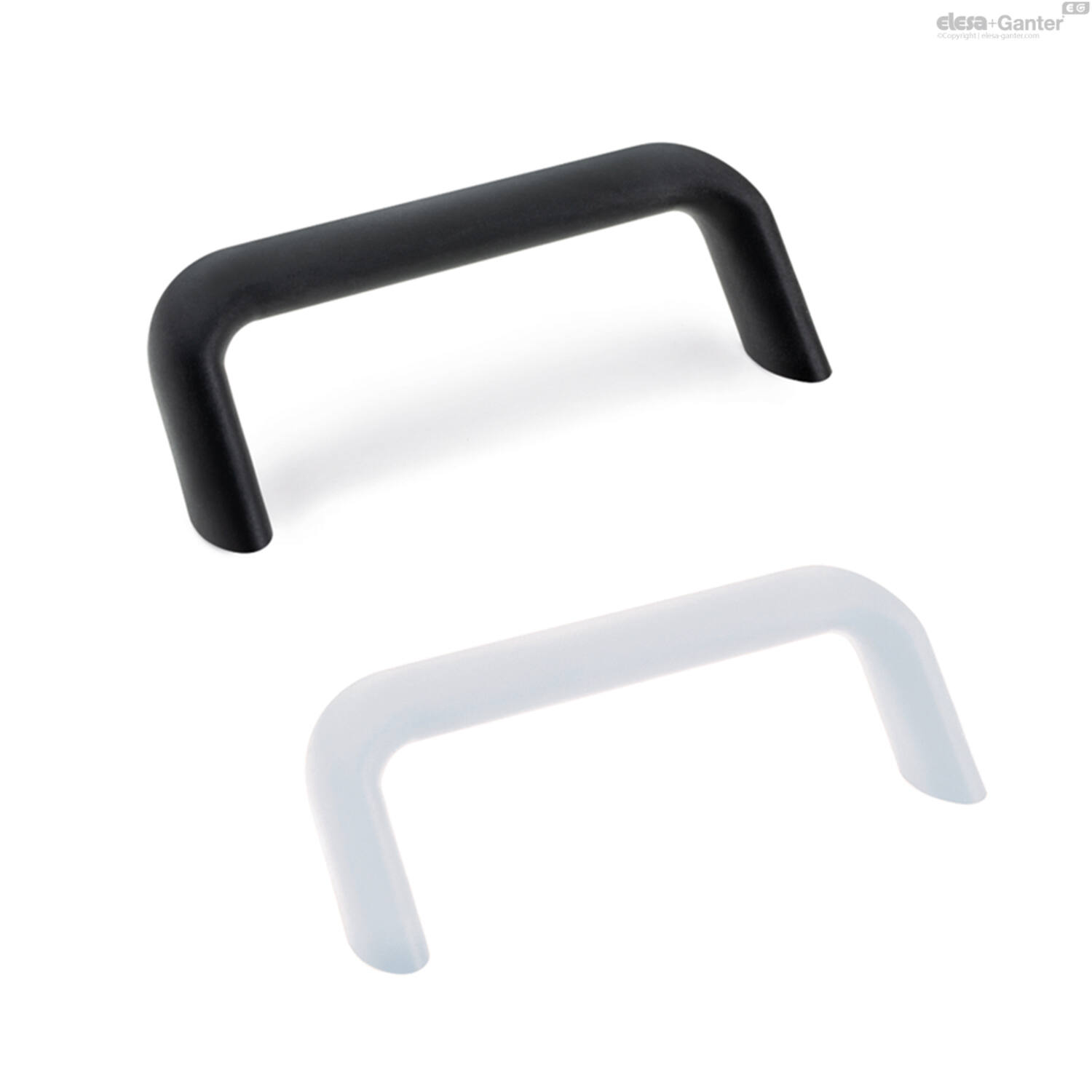

Technopolymeer handgreep op basis van zeer elastisch polypropyleen (PP), kleur zwart RAL 9005 of grijs RAL 7035 (C3), matte afwerking.

Standaarduitvoering

Messing bus, blind gat met schroefdraad.


 2 Algemene informatie

Eigenschappen en toepassing

De schuine vorm van de handgreep garandeert een ergonomische grip.

Geschikt voor toepassingen met schuifdeuren.

Technische gegevens

Trekspanning en slagvastheid: de in de tabel vermelde waarden F1, F2, F3, L1, L2 en L3 zijn verkregen tijdens breekproeven die met de juiste dynamometrische apparatuur zijn uitgevoerd onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur.

Uitvoering

M.743
M.743 Beugelgreep, kunststof, ovaal, schuin, montage achterzijde, messing bus met blind gat en binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470047433 M.743/190 B-M6
€ 9,47
470182615 M.743/190 B-M6-C3
€ 9,47
470047434 M.743/190 B-M8
€ 10,17
470182616 M.743/190 B-M8-C3
€ 10,17

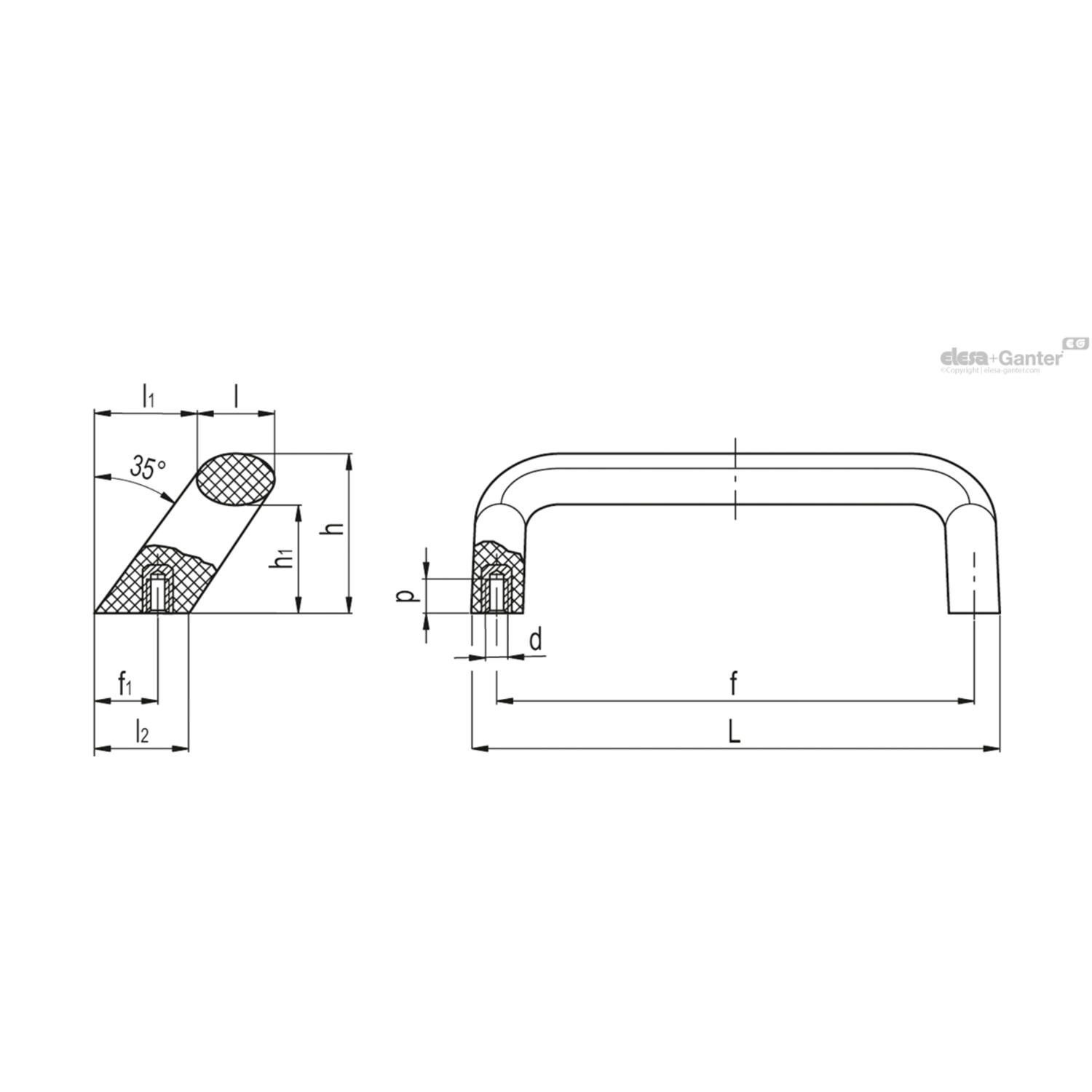

L

h

l1

F3 [N]

F1 [N]

p

f

Gewicht (g)

f1

d6H

L1[J]

h1

F2 [N]

l

L2[J]

l2
176 53.5 34 1500 2300 10 160±1 115 21.5 M6 19 36.5 2100 26 16 31.5
176 53.5 34 1500 2300 10 n.v.t. 115 21.5 M6 19 36.5 2100 26 16 31.5
176 53.5 34 1500 2300 13 160±1 115 21.5 M8 19 36.5 2100 26 16 31.5
176 53.5 34 1500 2300 13 n.v.t. 115 21.5 M8 19 36.5 2100 26 16 31.5
