M.990

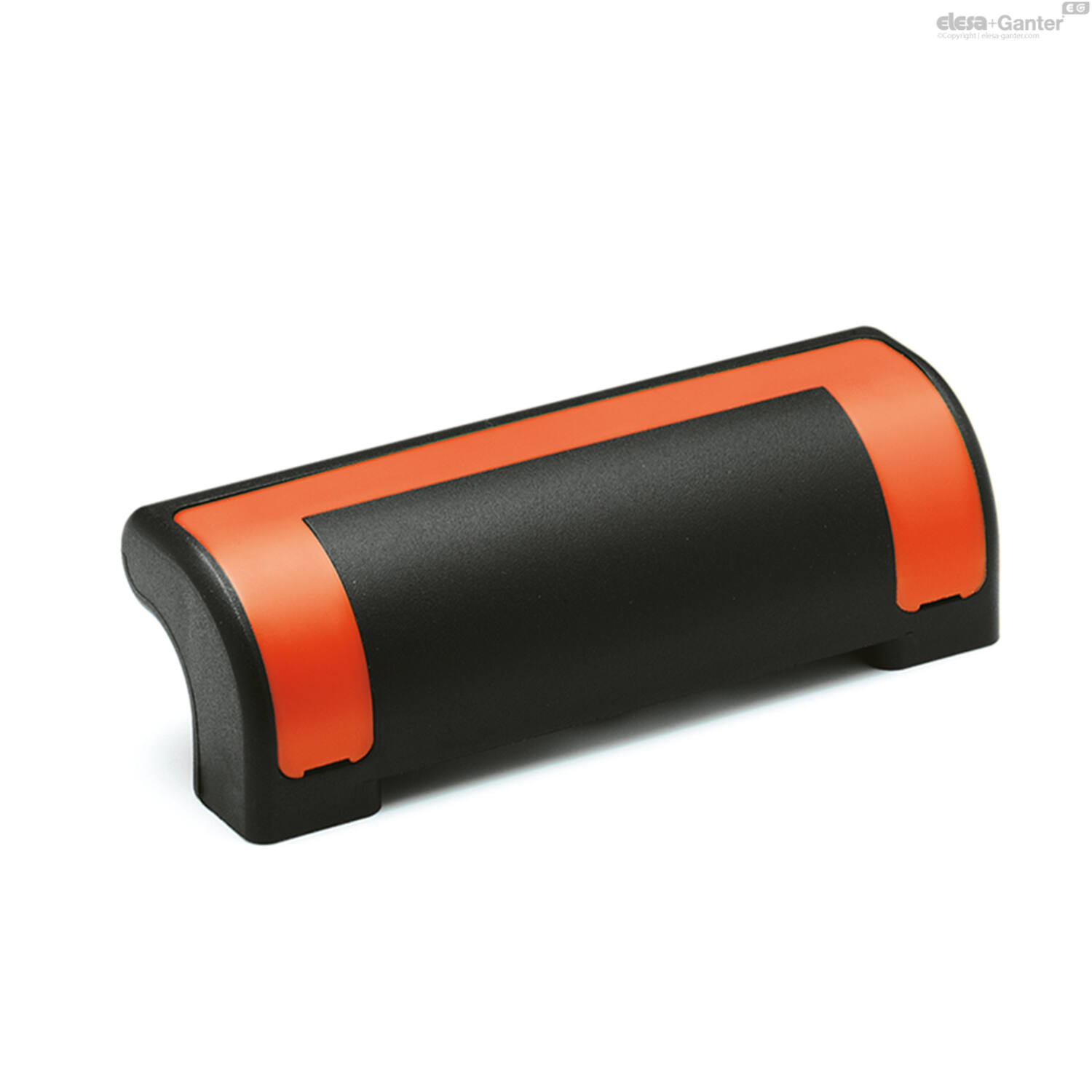

Veiligheidshandgreep
M.990
Veiligheidshandgreep
C9 = zwart (RAL 9005)
C2 = oranje (RAL 2004)
C3 = grijs (RAL 7035)
C4 = geel (RAL 1021)
C5 = blauw (RAL 5024)
C6 = rood (RAL 3000)
Omschrijving
Materiaal
Technopolymeer op polyamidebasis (PA), zwarte kleur, matte afwerking.
Schroefkapje
Technopolymeer in standaardkleuren: zwart, oranje, grijs, geel, lichtblauw, rood, matte afwerking, klikmontage, verwijderbaar met een schroevendraaier.
Standaarduitvoering
Doorvoergaten voor cilinderkopschroeven met binnenzeskant, zeskantschroeven of standaardmoeren.
Eigenschappen en toepassing
M.990 handgrepen zijn speciaal ontworpen om machinebeschermers of automatiseringssystemen met dubbele deur te monteren. Het speciale gesloten ontwerp van de handgreep vormt een veiligheidselement voor de vingers van de operator. Bovendien verbetert de gekleurde kap de zichtbaarheid van de handgreep en biedt het de mogelijkheid tot productaanpassing.
Technische gegevens
Trekspanning: De F1-waarde die in de tabel staat vermeld, is het resultaat van breekproeven die onder de in de figuur aangegeven testomstandigheden bij omgevingstemperatuur met de juiste dynamometrische apparatuur zijn uitgevoerd.
Maximaal aanhaalmoment voor schroefmontage 3 Nm.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
h2 |
L# |
h |
l1 |
f±0.5 |
F1 |
c |
Gewicht (g) |
s |
d |
h1 |
l |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
200160051 | M.990/115 EH-6-C2 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 | |||
200160050 | M.990/115 EH-6-C3 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 | |||
200160052 | M.990/115 EH-6-C4 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 | |||
200160054 | M.990/115 EH-6-C5 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 | |||
200160053 | M.990/115 EH-6-C6 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 | |||
200160055 | M.990/115 EH-6-C9 |
|
6 | 115 | 35 | 75.5 | 93.5 | 900 | 37.5 | 33 | 10 | 6.5 | 15 | 19 | 9.5 |
