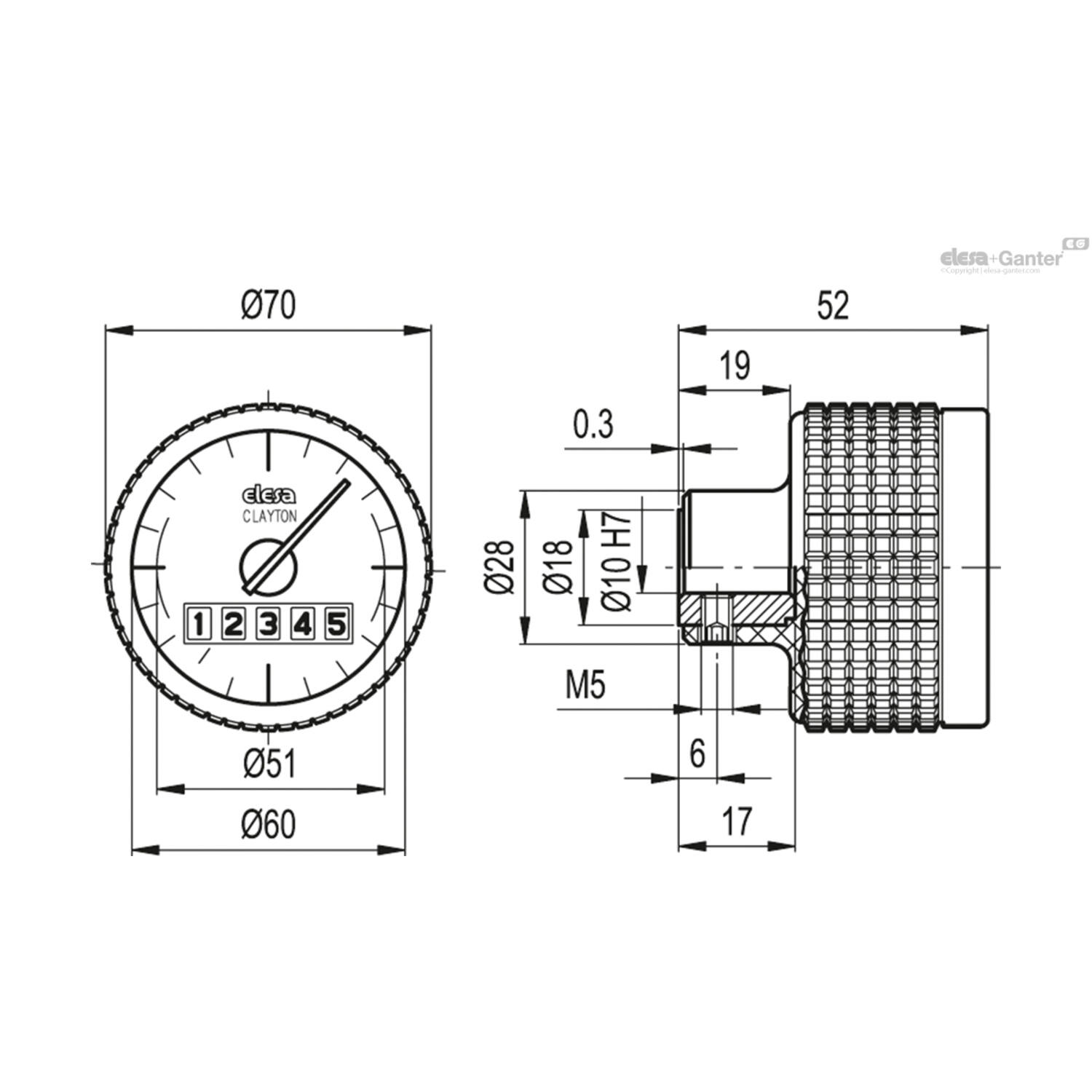

MBT-GW

Knop met numeriek-analoog positie indicator

Kartelknop met diamantsnit

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Gegoten spil.

Bezel

Technopolymeer. Gegoten over het venster.

Venster

Wijzerplaat

Standaarduitvoering

Stalen naaf van zwart oxide, H7 uitgeboord blind gat, bevestiging aan de as met de meegeleverde stelschroef met binnenzeskant en komvormig uiteinde UNI 5929-85.

Aflezing

Rollenteller van vijf cijfers en één rode wijzer die draait op de wijzerplaat met schaalverdeling. Het cijfer van de rode rol toont de decimalen en de wijzer toont de honderdsten.

Het display toont de verplaatsing van het mechanisme aangestuurd door de spil vanaf de beginpositie (0). Een volledige omwenteling van de machinespil komt overeen met een omwenteling van de knop en dus met een omwenteling van de rode wijzer. Een omwenteling van de rode wijzer komt overeen met een bepaalde waarde afgelezen op de teller (zie “aflezen op de teller na één omwenteling van de rode wijzer” in de tabel).

Rotatie kogellager: maximale afleesnauwkeurigheid.

IP-bescherming

Het ultrasoon lassen van het venster aan de behuizing garandeert de complete afdichting met beschermklasse IP 67, zie EN 60529 tabel.

Eigenschappen en toepassing

De knoppen met integrale verticale positie-indicator zijn geschikt voor spillen met horizontale of max. 60° gekantelde as.

Speciale uitvoering op aanvraag

• Geen wijzer
• Gewone wijzerplaat
• Speciale wijzerplaat met logo of aangepaste schaalverdelingen
• Vulling met paraffine-olie, maximale continue bedrijfstemperatuur 40 °C
• Speciale aflezingen na één omwenteling.

Gebruiksinstructies

Zie GW12.
