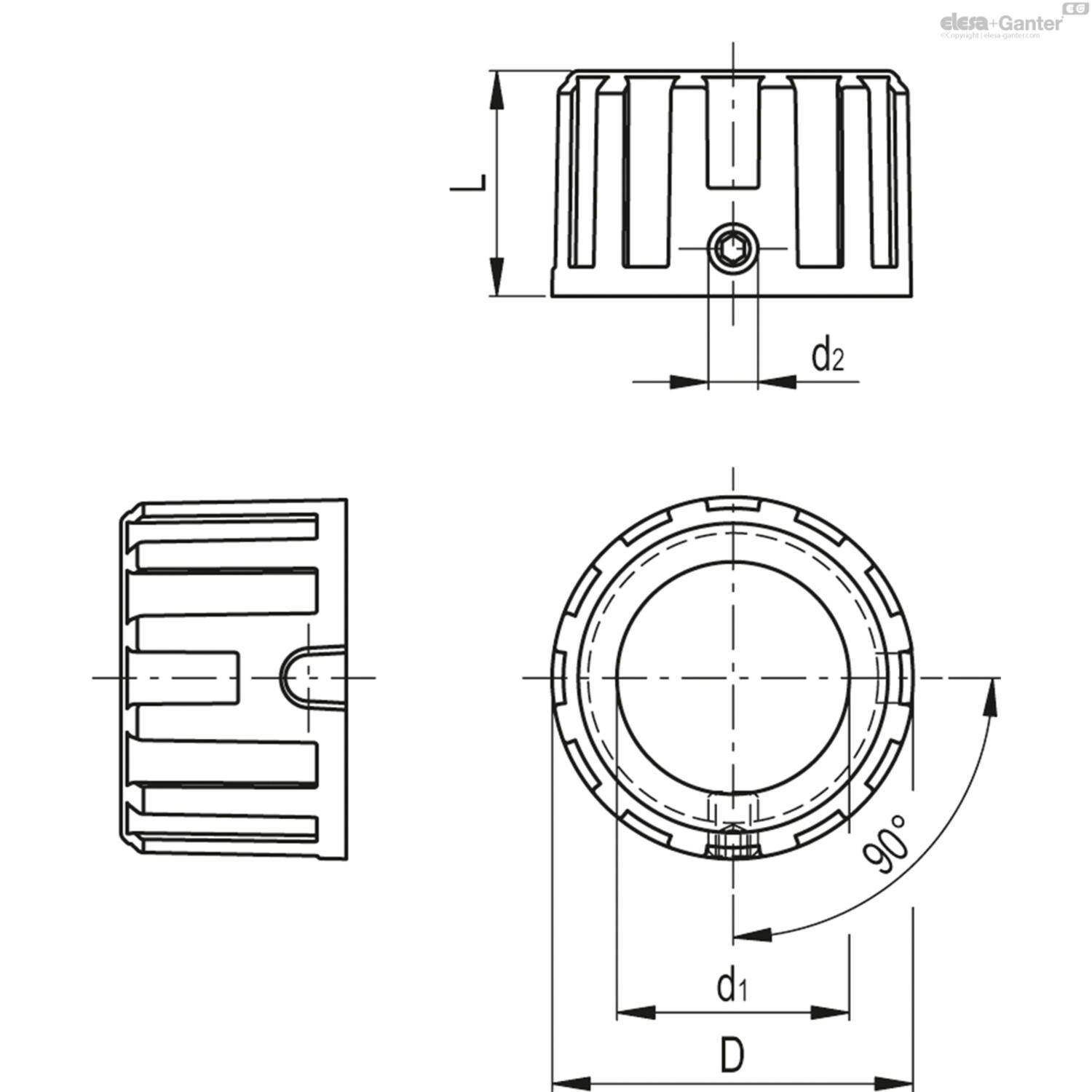

MDX-51

Knop voor positie-indicator

Knop

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Kapje

Technopolymeer op polypropyleenbasis (PP), RAL 7021 (C9) zwart, RAL 2004 (C2) oranje of RAL 7035 (C3) grijze kleur, matte afwerking, press-fit montage.

Kan zo nodig eenvoudig worden verwijderd van de knop indien niet geplaatst aan de indicator.

Standaarduitvoeringen

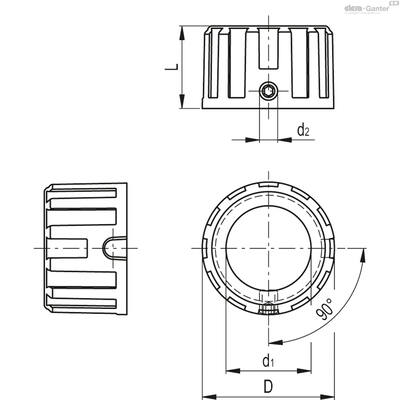

• MDX-51-N: geen grafisch symbool.

• MDX-51-D: met pijl die stijging rechtsom aangeeft.

• MDX-51-S: met pijl die stijging linksom aangeeft.

Toepassingen

De knop MDX-51 is bestemd voor plaatsing aan mechanische positie-indicatoren DD51 en elektronische positie-indicatoren DD51-E.

Accessoires op aanvraag

CA.VCT: technopolymeer dop op basis van polypropyleen (PP), in Elecolors-kleuren, matte afwerking, press-fit-montage. Bij voldoende hoeveelheden kan deze worden geleverd in andere kleuren of met aangepaste grafische symbolen, merktekens of opschriften.

Montage-instructies

• Verwijder de schroef van de indicatornaaf en vervang ze door een langere schroef van RVS (M4x8 meegeleverd).

• Bevestig de knop zo aan de indicatornaaf dat de sleufzitting in de nieuwe schroef past.

• Zet de knop vast aan de indicatornaaf met de niet-hexagonale RVS stelschroef met cilinderkop en komvormig uiteinde, volgens UNI 5929-85 (M4x6 meegeleverd). Aanbevolen aanhaalmoment: 0.3 Nm
