MF. Verstelbare handgrepen
MF-N 1

MF.

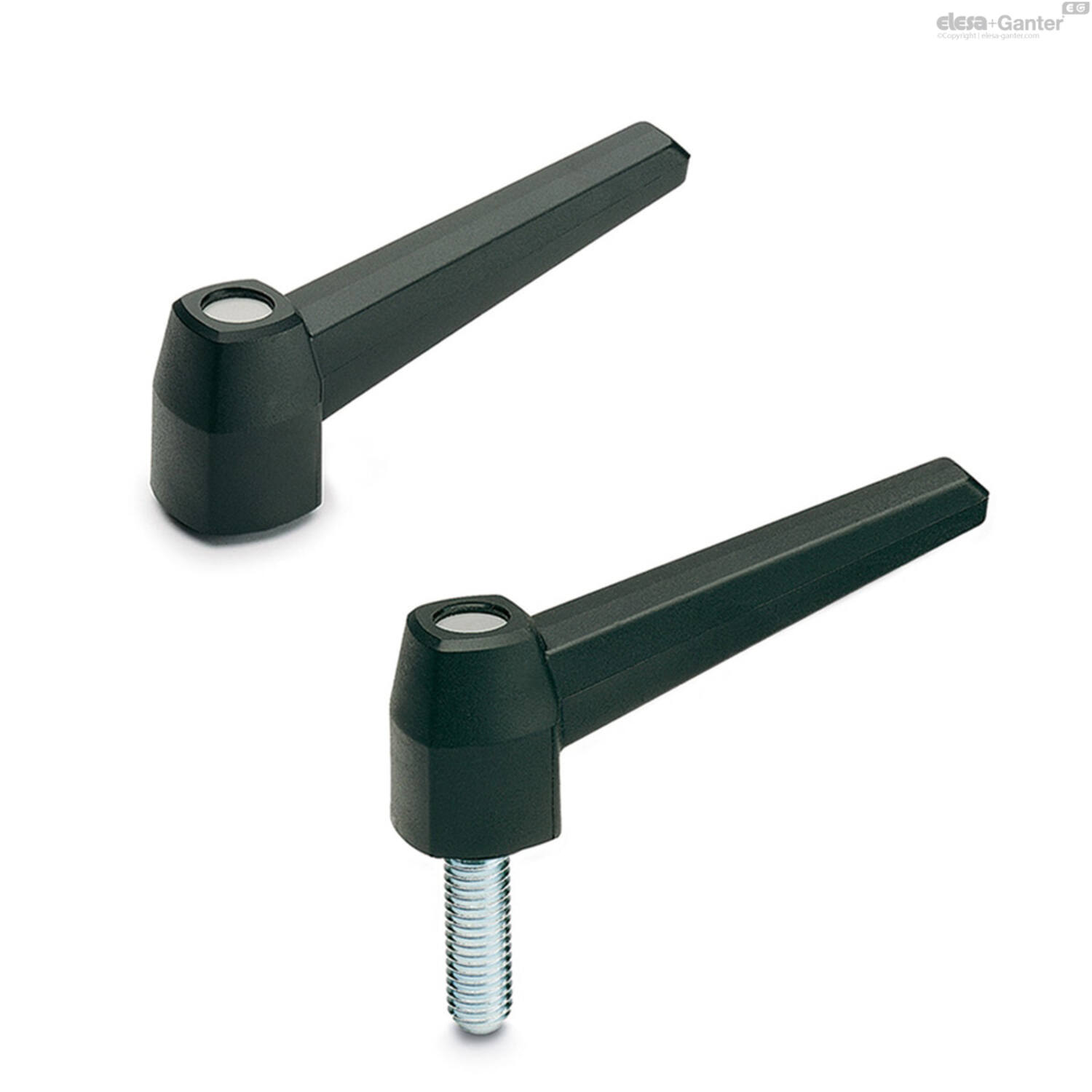

Verstelbare handgrepen

Glasvezelversterkt techno-polymeer op polyamide (PA) basis

Bekijk volledig
__logo__RoHS__ __logo__PA__ __logo__g13030__ __logo__ELE_OD__ __logo__Design80__

Omschrijving

1Belangrijkste specificaties

Materiaal

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Kapje

Technopolymeer op basis van polypropyleen (PP), RAL 7035 grijze kleur, matte afwerking.

Standaarduitvoeringen

  • MF-B: messing naaf, blind gat met schroefdraad.
  • MF-N:
  • cilindrisch blind gat, messing versterking en transversaal, half-machinaal bewerkt gat om vast te pinnen aan de as.
  • vierkant blind gat, messing versterking met dwarse stelschroef UNI 5929-85 (stelschroeven met binnenzeskant en komvormig uiteinde).
  • MF-p: verzinkt stalen draadstang, afgeschuind plat uiteinde UNI 947 : ISO 4753 (zie Technische gegevens).

Uitvoering

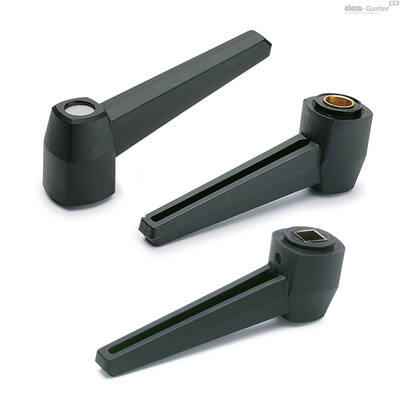

MF-N
MF-N Klemhendel, kunststof, met messing versterkt cilindrisch blind gat met dwarsboring t.b.v. borgpen / met messing versterkt vierkant blind gat...
MF-B
MF-B Klemhendel, kunststof, met messing bus, blind gat met binnendraad en geanodiseerd aluminium kapje
MF-p
MF-p Klemhendel, kunststof, met draadeind van verzinkt staal, afgeschuind vlak uiteinde en geanodiseerd aluminium kapje
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200500940 MF.100 N-10x10
€ 7,49
470029789 MF.100 N-10x10-C3
€ 9,54
200500950 MF.100 N-12
€ 6,15
470029790 MF.100 N-12-C3
€ 7,83
200500820 MF.40 N-5x5
€ 4,29
470029773 MF.40 N-5x5-C3
€ 5,81
200500830 MF.40 N-6
€ 2,88
470029774 MF.40 N-6-C3
€ 3,68
200500860 MF.63 N-6x6
€ 4,64
470029780 MF.63 N-6x6-C3
€ 6,27
200500870 MF.63 N-8
€ 3,34
470029781 MF.63 N-8-C3
€ 4,25
200500910 MF.80 N-10
€ 4,27
470029785 MF.80 N-10-C3
€ 5,44
200500900 MF.80 N-8x8
€ 5,42
470029784 MF.80 N-8x8-C3
€ 6,93

h2

L

SH9

h

d2

dH9

D1

f

Gewicht (g)

D

R

d1

h1

h3

h4

H
2.4 136 10 30 13 N.v.t. n.v.t. M5 50 35 100 23.5 40 16 10 57
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
2.4 136 N.v.t. 30 13 12 n.v.t. 5 50 35 100 23.5 40 16 10 57
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
1.8 50 5 15 9 N.v.t. 11.5 M4 7 18 42 11.5 22 9 7 27
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
1.8 50 N.v.t. 15 9 6 11.5 3 7 18 42 11.5 22 9 7 27
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
2 73 6 20 9 N.v.t. 14.5 M4 14 23 63 14.5 27 11 8 37
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
2 73 N.v.t. 20 9 8 14.5 4 14 23 63 14.5 27 11 8 37
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
2.2 92 N.v.t. 25 11 10 n.v.t. 4 27 28 80 18.5 34 14 9 47
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
2.2 92 8 25 11 N.v.t. n.v.t. M5 27 28 80 18.5 34 14 9 47
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
