Omschrijving
Materiaal

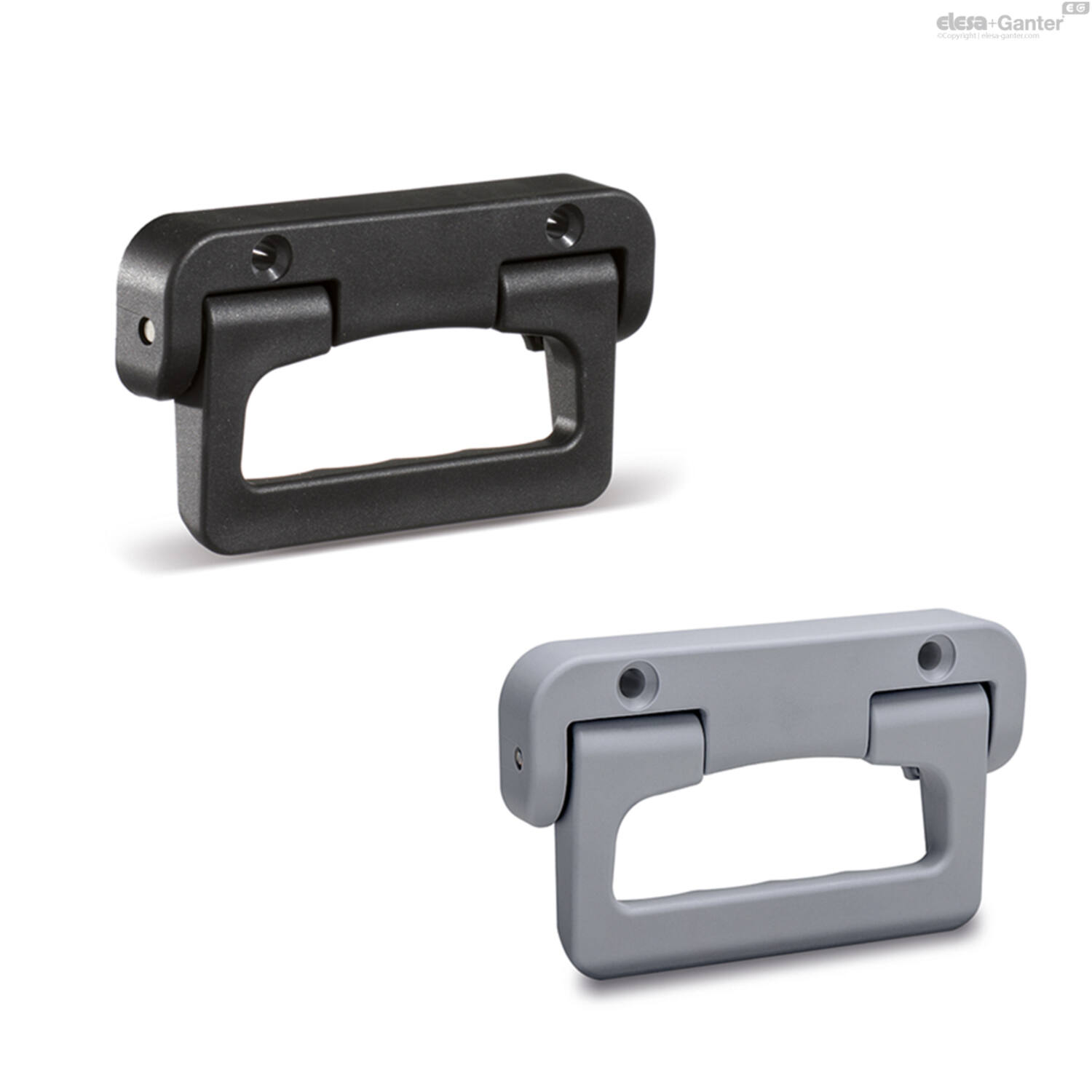

Technopolymeer op basis van glasvezelversterkte polyamide (PA).
Doorvoergaten voor schroeven met verzonken kop met kruismerk ISO-7046-1-M6 (niet bij de levering inbegrepen).
- MPE: RAL 9005 zwarte kleur of RAL 7040 (C33) grijze kleur, matte afwerking.
- MPE-CLEAN: witte kleur vergelijkbaar met RAL 9002, matte afwerking.
Draaipen en terugslagveren
AISI 303 roestvrijstalen pen, AISI 302 roestvrijstalen veren.
Technische gegevens

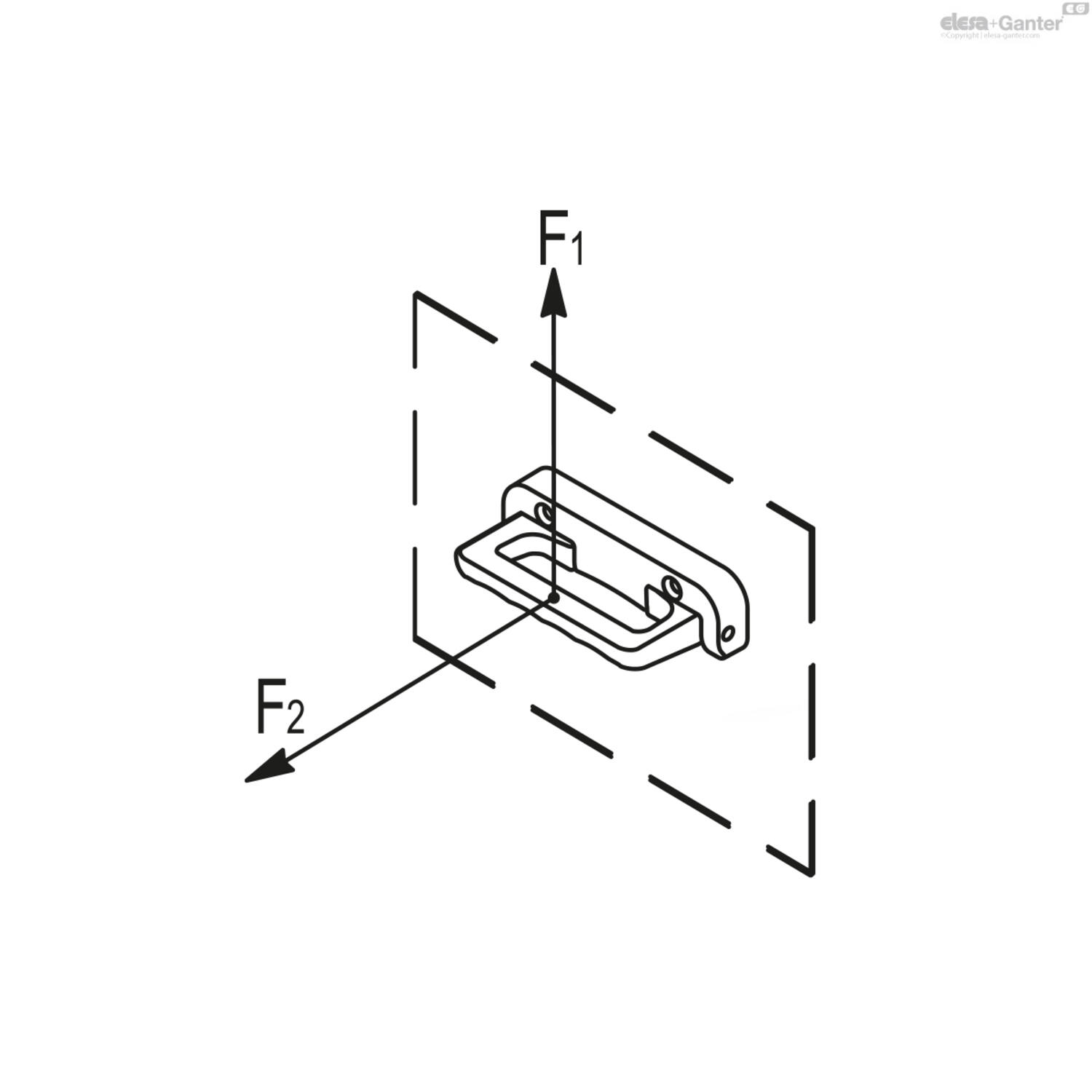

De waarden voor de hefweerstand (F1) en de treksterkte (F2) die in de tabel worden vermeld, zijn het resultaat van permanente vervorming door middel van de juiste dynamometrische apparatuur onder de testomstandigheden in de figuur met omgevingstemperatuur.
Montage-instructies
Boorgaten met een middenafstand van 80 + 0,1 / -0,1 in het vel.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 201505880 | MPE.135 |
|
|||
| 460119070 | MPE.135-C33 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
L |
l1 |
F1 [N] |
l3 |
f |
Gewicht (g) |
d |
b1 |
F2 [N] |
l4 |
B |
H |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 74 | 16.5 | 1700 | 41 | 80 | 127 | 6.3 | 90 | 2500 | 8 | 135 | 20 | 29 |
| 63 | 74 | 16.5 | 1700 | 41 | 80 | 127 | 6.3 | 90 | 2500 | 8 | 135 | 20 | 29 |
