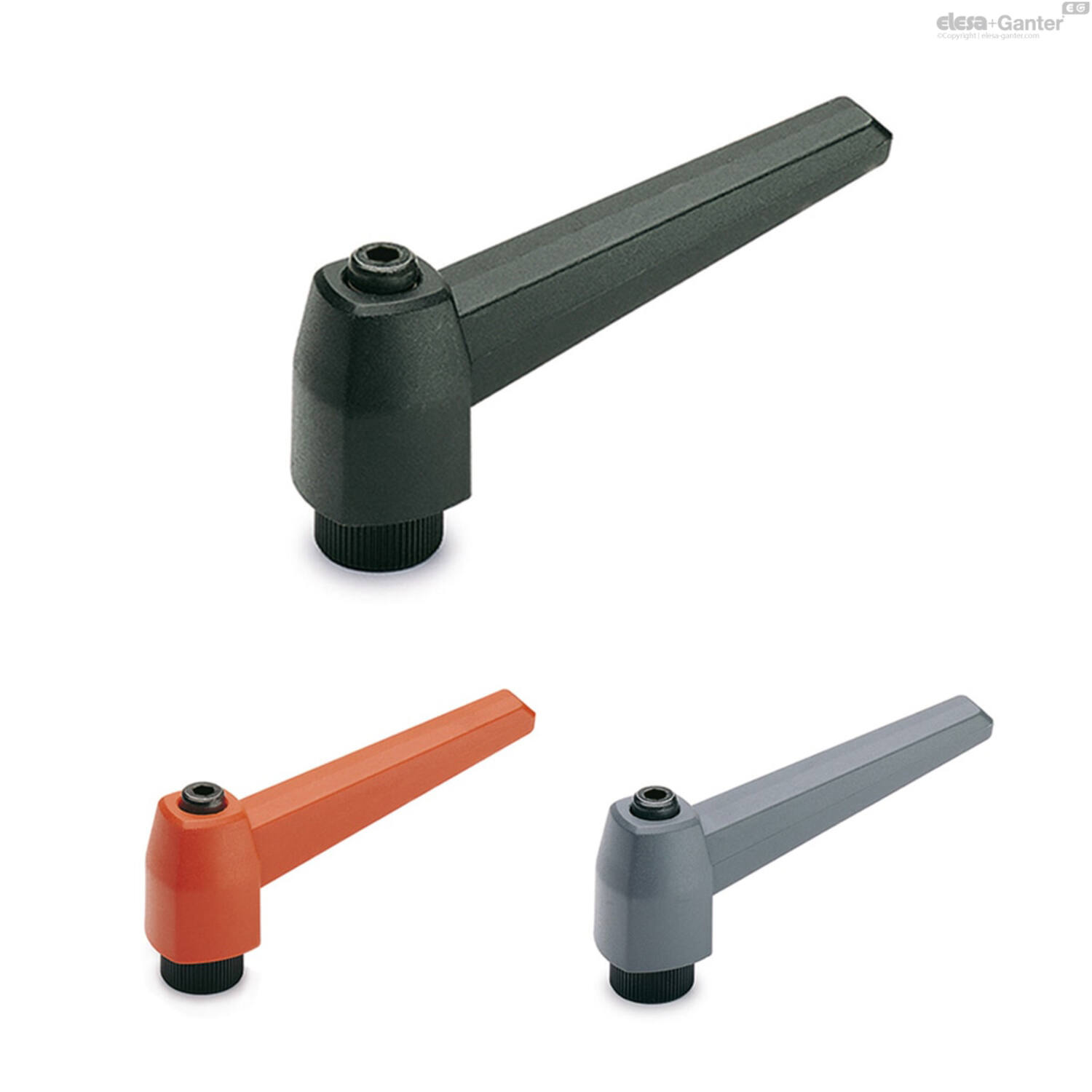

MR. Verstelbare handgrepen
MR-A 1
MR-A 2

MR.
Verstelbare handgrepen

Glasvezelversterkt technopolymeer op polyamide (PA) basis

Bekijk volledig
__logo__ELE_OD__ __logo__IF77__ __logo__RoHS__ __logo__PA__ __logo__g13030__

Omschrijving

1Belangrijkste specificaties

Hendelbehuizing

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte, oranje, grijze kleuren, matte afwerking.

Standaarduitvoeringen

Klemelement uit technopolymeer versterkt met glasvezel, zwarte kleur met knobbel op het uitstekende deel om het eerste aanhalen te vergemakkelijken.

  • MR-A: zwart gefosfateerde stalen naaf, glad of blind gat met schroefdraad. Zwart-oxide stalen borgschroef, AISI 302 RVS terugslagveer.
  • MR-B:: messing naaf, blind gat met schroefdraad. Messing borgschroef, AISI 302 roestvrijstalen terugslagveer.
  • MR-p: zwart gefosfateerde stalen draadstang, afgeschuind plat uiteinde UNI 947 : ISO 4753 (zie Technische gegevens). Zwart-oxide stalen borgschroef, AISI 302 roestvrijstalen terugslagveer.
2Algemene informatie

Eigenschappen en toepassing

Uitzonderlijk geschikt wanneer de draaihoek van de hendel beperkt is door een tekort aan ruimte.

MR. verstelbare handgrepen kunnen tijdens de montage snel worden vastgeschroefd met behulp van elektrische of pneumatische schroevendraaiers met gecontroleerd aanhaalmoment.

Belastingsweerstand

Zie ERX..

3Gebruiksinstructies

Gebruiksinstructies

Hef voor het klemmen de hendel op om de tanden van de klemverbinding los te maken en zet de hendel terug in de uitgangspositie. Door de hendel los te laten, schakelt de terugslagveer automatisch de tanden weer in.

Als de hendel niet 360° kan draaien, kan het klemelement eenvoudig worden vastgeschroefd met de zeshoekige inbusbout aan de voorzijde (na het losdraaien van de hendel).

Uitvoering

MR-p
MR-p Verstelbare klemhendel, gekleurd kunststof, gezwart stalen knop en draadeind, afgeschuind vlak uiteinde
MR-A
MR-A Verstelbare klemhendel, gekleurd kunststof, gezwart stalen knop en bus, blind gat met / zonder binnendraad
MR-B
MR-B Verstelbare klemhendel, gekleurd kunststof, gezwart stalen knop, messing bus, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200402520 MR.100 A-10-C2
€ 8,69
200402540 MR.100 A-10-C31
€ 8,69
200402510 MR.100 A-10-C9
€ 8,69
200402560 MR.100 A-M10-C2
€ 8,69
200402580 MR.100 A-M10-C31
€ 8,69
200402550 MR.100 A-M10-C9
€ 8,69
200402600 MR.100 A-M12-C2
€ 8,69
200402620 MR.100 A-M12-C31
€ 8,69
200402590 MR.100 A-M12-C9
€ 8,69
200402640 MR.100 A-M14-C2
€ 8,98
200402660 MR.100 A-M14-C31
€ 8,98
200402630 MR.100 A-M14-C9
€ 8,98
200402680 MR.100 A-M16-C2
€ 9,08
200402700 MR.100 A-M16-C31
€ 9,08
200402670 MR.100 A-M16-C9
€ 9,08
200400110 MR.40 A-5-C2
€ 3,46
200400130 MR.40 A-5-C31
€ 3,46
200400100 MR.40 A-5-C9
€ 3,46
200400150 MR.40 A-M4-C2
€ 3,46
200400170 MR.40 A-M4-C31
€ 3,46
200400140 MR.40 A-M4-C9
€ 3,46
200400190 MR.40 A-M5-C2
€ 3,46
200400210 MR.40 A-M5-C31
€ 3,46
200400180 MR.40 A-M5-C9
€ 3,46
200400230 MR.40 A-M6-C2
€ 3,46
200400250 MR.40 A-M6-C31
€ 3,46
200400220 MR.40 A-M6-C9
€ 3,46
200400710 MR.63 A-6-C2
€ 4,12
200400730 MR.63 A-6-C31
€ 4,00
200400700 MR.63 A-6-C9
€ 4,00
200400750 MR.63 A-M6-C2
€ 4,12
200400770 MR.63 A-M6-C31
€ 4,12
200400740 MR.63 A-M6-C9
€ 4,00
200400790 MR.63 A-M8-C2
€ 4,12
200400810 MR.63 A-M8-C31
€ 4,12
200400780 MR.63 A-M8-C9
€ 4,00
200401520 MR.80 A-8-C2
€ 5,20
200401540 MR.80 A-8-C31
€ 5,20
200401510 MR.80 A-8-C9
€ 5,17
200401600 MR.80 A-M10-C2
€ 5,12
200401620 MR.80 A-M10-C31
€ 5,12
200401590 MR.80 A-M10-C9
€ 5,12
200401640 MR.80 A-M12-C2
€ 5,12
200401660 MR.80 A-M12-C31
€ 5,12
200401630 MR.80 A-M12-C9
€ 5,12
200401560 MR.80 A-M8-C2
€ 5,12
200401580 MR.80 A-M8-C31
€ 5,12
200401550 MR.80 A-M8-C9
€ 5,12

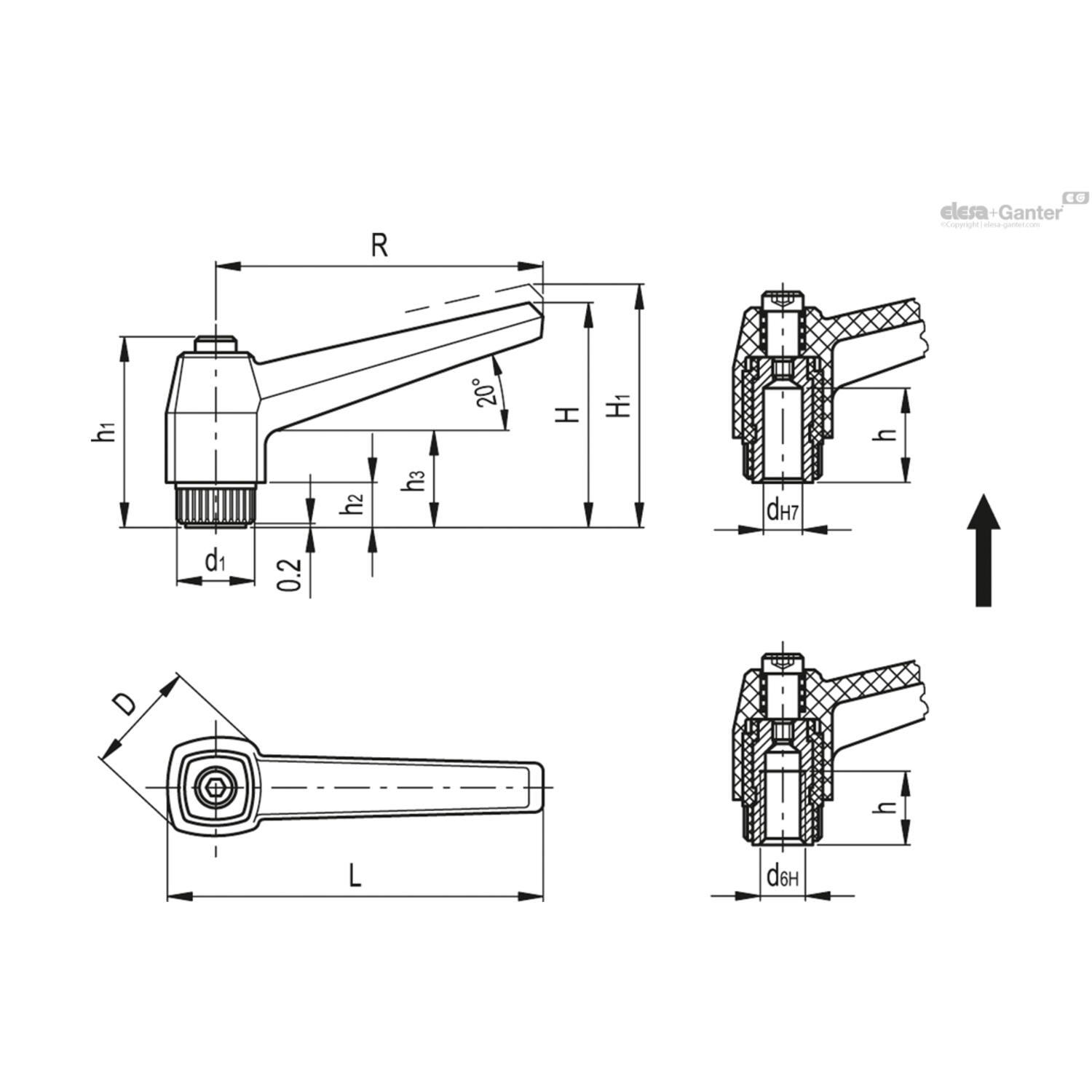

h2

L

h

Gewicht (g)

D

H1

R

d1

Aantal tanden

d6H

h1

h3

dH7

H
12 114 25 114 33 1100 100 25 28 N.v.t. 53 25 10 65
12 114 25 114 33 1100 100 25 28 N.v.t. 53 25 10 65
12 114 25 114 33 1100 100 25 28 N.v.t. 53 25 10 65
12 114 20 114 33 1100 100 25 28 M10 53 25 N.v.t. 65
12 114 20 114 33 1100 100 25 28 M10 53 25 N.v.t. 65
12 114 20 114 33 1100 100 25 28 M10 53 25 N.v.t. 65
12 114 20 112 33 1100 100 25 28 M12 53 25 N.v.t. 65
12 114 20 112 33 1100 100 25 28 M12 53 25 N.v.t. 65
12 114 20 112 33 1100 100 25 28 M12 53 25 N.v.t. 65
12 114 20 104 33 1100 100 25 28 M14 53 25 N.v.t. 65
12 114 20 104 33 1100 100 25 28 M14 53 25 N.v.t. 65
12 114 20 104 33 1100 100 25 28 M14 53 25 N.v.t. 65
12 114 20 95 33 1100 100 25 28 M16 53 25 N.v.t. 65
12 114 20 95 33 1100 100 25 28 M16 53 25 N.v.t. 65
12 114 20 95 33 1100 100 25 28 M16 53 25 N.v.t. 65
6 50 10 14 18 36.5 1100 12 18 N.v.t. 29 14 5 32
6 50 10 14 18 36.5 1100 12 18 N.v.t. 29 14 5 32
6 50 10 14 18 36.5 1100 12 18 N.v.t. 29 14 5 32
6 50 10 14 18 36.5 1100 12 18 M4 29 14 N.v.t. 32
6 50 10 14 18 36.5 1100 12 18 M4 29 14 N.v.t. 32
6 50 10 14 18 36.5 1100 12 18 M4 29 14 N.v.t. 32
6 50 10 14 18 36.5 1100 12 18 M5 29 14 N.v.t. 32
6 50 10 14 18 36.5 1100 12 18 M5 29 14 N.v.t. 32
6 50 10 14 18 36.5 1100 12 18 M5 29 14 N.v.t. 32
6 50 10 13 18 36.5 1100 12 18 M6 29 14 N.v.t. 32
6 50 10 13 18 36.5 1100 12 18 M6 29 14 N.v.t. 32
6 50 10 13 18 36.5 1100 12 18 M6 29 14 N.v.t. 32
8 73 15 25 23 47 63 15 20 N.v.t. 36 17 6 43
8 73 15 25 23 47 63 15 20 N.v.t. 36 17 6 43
8 73 15 25 23 47 63 15 20 N.v.t. 36 17 6 43
8 73 12 27 23 47 63 15 20 M6 36 17 N.v.t. 43
8 73 12 27 23 47 63 15 20 M6 36 17 N.v.t. 43
8 73 12 27 23 47 63 15 20 M6 36 17 N.v.t. 43
8 73 12 24 23 47 63 15 20 M8 36 17 N.v.t. 43
8 73 12 24 23 47 63 15 20 M8 36 17 N.v.t. 43
8 73 12 24 23 47 63 15 20 M8 36 17 N.v.t. 43
10 92 20 56 28 1100 80 19 24 N.v.t. 45 22 8 54
10 92 20 56 28 1100 80 19 24 N.v.t. 45 22 8 54
10 92 20 56 28 1100 80 19 24 N.v.t. 45 22 8 54
10 92 17 54 28 1100 80 19 24 M10 45 22 N.v.t. 54
10 92 17 54 28 1100 80 19 24 M10 45 22 N.v.t. 54
10 92 17 54 28 1100 80 19 24 M10 45 22 N.v.t. 54
10 92 17 48 28 1100 80 19 24 M12 45 22 N.v.t. 54
10 92 17 48 28 1100 80 19 24 M12 45 22 N.v.t. 54
10 92 17 48 28 1100 80 19 24 M12 45 22 N.v.t. 54
10 92 17 57 28 1100 80 19 24 M8 45 22 N.v.t. 54
10 92 17 57 28 1100 80 19 24 M8 45 22 N.v.t. 54
10 92 17 57 28 1100 80 19 24 M8 45 22 N.v.t. 54
