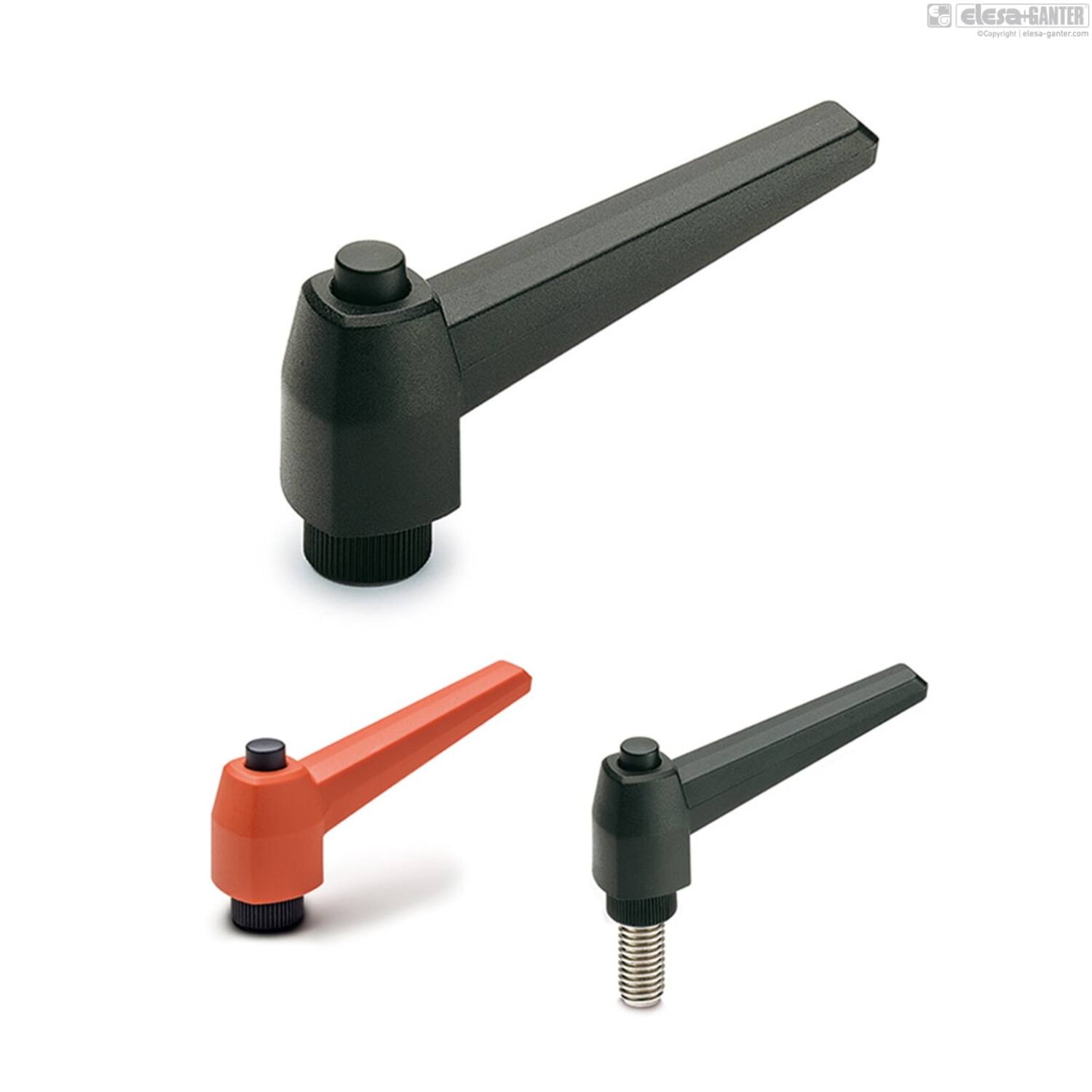

MRX. Verstelbare handgrepen
MRX-B 1

MRX.
Verstelbare handgrepen

Glasvezelversterkt technopolymeer op polyamide (PA) basis

Bekijk volledig
__logo__ELE_OD__ __logo__IF88__ __logo__INOX__ __logo__RoHS__ __logo__PA__ __logo__g12030__

Omschrijving

1 Specificatie

Hendelbehuizing

Technopolymeer op basis van met glasvezel versterkte polyamide (PA), grijs-zwart RAL 7021, oranje RAL 2004 (C2-C1), matte afwerking.

Drukknop

Technopolymeer, zwarte kleur, matte afwerking.

Standaarduitvoeringen

Klemelement uit met glasvezel versterkt technopolymeer met borgpen, zwarte kleur met knobbel op het uitstekende deel voor eenvoudig eerste aanhalen. Terugslagveer van RVS AISI 302.

  • MRX-B: messing bus, blind gat met schroefdraad.
  • MRX-SST: RVS bus AISI 303, blind gat met schroefdraad.
  • MRX-p: verzinkt stalen draadstang, afgeschuind plat uiteinde volgens UNI 947 : ISO 4753 (zie Technische gegevens).
  • MRX-SST-p: RVS schroefdraadeind AISI 303, afgeschuind plat uiteinde volgens UNI 947 : ISO 4753 (zie Technische gegevens).
 2 Algemene informatie

Eigenschappen en toepassing

Uitzonderlijk geschikt wanneer de draaihoek van de hendel beperkt is door een tekort aan ruimte.

In vergelijking met andere soorten verstelbare handgrepen met metalen borgschroef biedt deze oplossing:

  • volledige elektrische isolatie voor de bediener
  • gemakkelijker losmaken van de hendel

Belastingsweerstand

Zie ERX.


 3 Gebruiksinstructies

Gebruiksinstructies

Hef voor het klemmen de hendel op om de tanden van de klemverbinding los te maken en zet de hendel terug in de uitgangspositie. Door de hendel los te laten, schakelt de terugslagveer automatisch de tanden weer in.

Uitvoering

MRX-p
MRX-p Verstelbare klemhendel, kunststof, kunststof knop, draadeind van verzinkt staal, afgeschuind vlak uiteinde
MRX-SST-p
MRX-SST-p Verstelbare klemhendel, kunststof, kunststof knop, RVS draadeind, afgeschuind vlak uiteinde
MRX-B
MRX-B Verstelbare klemhendel, kunststof, kunststof knop, messing bus, blind gat met binnendraad
MRX-SST
MRX-SST Verstelbare klemhendel, kunststof, kunststof knop, RVS bus, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
200403710 MRX.100 B-M10
€ 6,27
200403720 MRX.100 B-M12
€ 6,30
200403730 MRX.100 B-M14
€ 6,88
200403740 MRX.100 B-M16
€ 6,95
470182476 MRX.100-C2-B-M10-C1
€ 6,27
470182477 MRX.100-C2-B-M12-C1
€ 6,30
470182478 MRX.100-C2-B-M14-C1
€ 6,88
470182479 MRX.100-C2-B-M16-C1
€ 6,95
200403110 MRX.40 B-M5
€ 2,39
200403120 MRX.40 B-M6
€ 2,49
470182375 MRX.40-C2-B-M5-C1
€ 2,39
470182376 MRX.40-C2-B-M6-C1
€ 2,49
470000463 MRX.63 B-M10
€ 2,78
200403240 MRX.63 B-M6
€ 2,76
200403250 MRX.63 B-M8
€ 2,78
470182399 MRX.63-C2-B-M10-C1
€ 2,78
470182397 MRX.63-C2-B-M6-C1
€ 2,76
470182398 MRX.63-C2-B-M8-C1
€ 2,78
200403460 MRX.80 B-M10
€ 3,46
200403470 MRX.80 B-M12
€ 3,59
200403450 MRX.80 B-M8
€ 3,34
470182432 MRX.80-C2-B-M10-C1
€ 3,46
470182433 MRX.80-C2-B-M12-C1
€ 3,59
470182431 MRX.80-C2-B-M8-C1
€ 3,34

h2

L

h

D1

Gewicht (g)

D

H1

R

d1

Aantal tanden

d6H

h1

h3

H
12 114 20 n.v.t. 71 33 69.5 100 25 28 M10 54 25 65
12 114 20 n.v.t. 74 33 69.5 100 25 28 M12 54 25 65
12 114 20 n.v.t. 85 33 69.5 100 25 28 M14 54 25 65
12 114 22 n.v.t. 82 33 69.5 100 25 28 M16 54 25 65
12 114 20 n.v.t. 71 33 69.5 100 25 28 M10 54 25 65
12 114 20 n.v.t. 74 33 69.5 100 25 28 M12 54 25 65
12 114 20 n.v.t. 85 33 69.5 100 25 28 M14 54 25 65
12 114 22 n.v.t. 82 33 69.5 100 25 28 M16 54 25 65
6 50 10 n.v.t. 11 18 35.5 42 12 18 M5 29 14 32
6 50 10 n.v.t. 13 18 35.5 42 12 18 M6 29 14 32
6 50 10 n.v.t. 11 18 35.5 42 12 18 M5 29 14 32
6 50 10 n.v.t. 13 18 35.5 42 12 18 M6 29 14 32
8 73 13 15 24 23 46.5 63 15 20 M10 37 17 43
8 73 16 n.v.t. 22 23 46.5 63 15 20 M6 37 17 43
8 73 13 n.v.t. 23 23 46.5 63 15 20 M8 37 17 43
8 73 13 n.v.t. 24 23 46.5 63 15 20 M10 37 17 43
8 73 16 n.v.t. 22 23 46.5 63 15 20 M6 37 17 43
8 73 13 n.v.t. 23 23 46.5 63 15 20 M8 37 17 43
10 92 18 n.v.t. 45 28 58.5 80 19 24 M10 47 22 54
10 92 17 n.v.t. 47 28 58.5 80 19 24 M12 47 22 54
10 92 20 n.v.t. 43 28 58.5 80 19 24 M8 47 22 54
10 92 18 n.v.t. 45 28 58.5 80 19 24 M10 47 22 54
10 92 17 n.v.t. 47 28 58.5 80 19 24 M12 47 22 54
10 92 20 n.v.t. 43 28 58.5 80 19 24 M8 47 22 54
