MZD

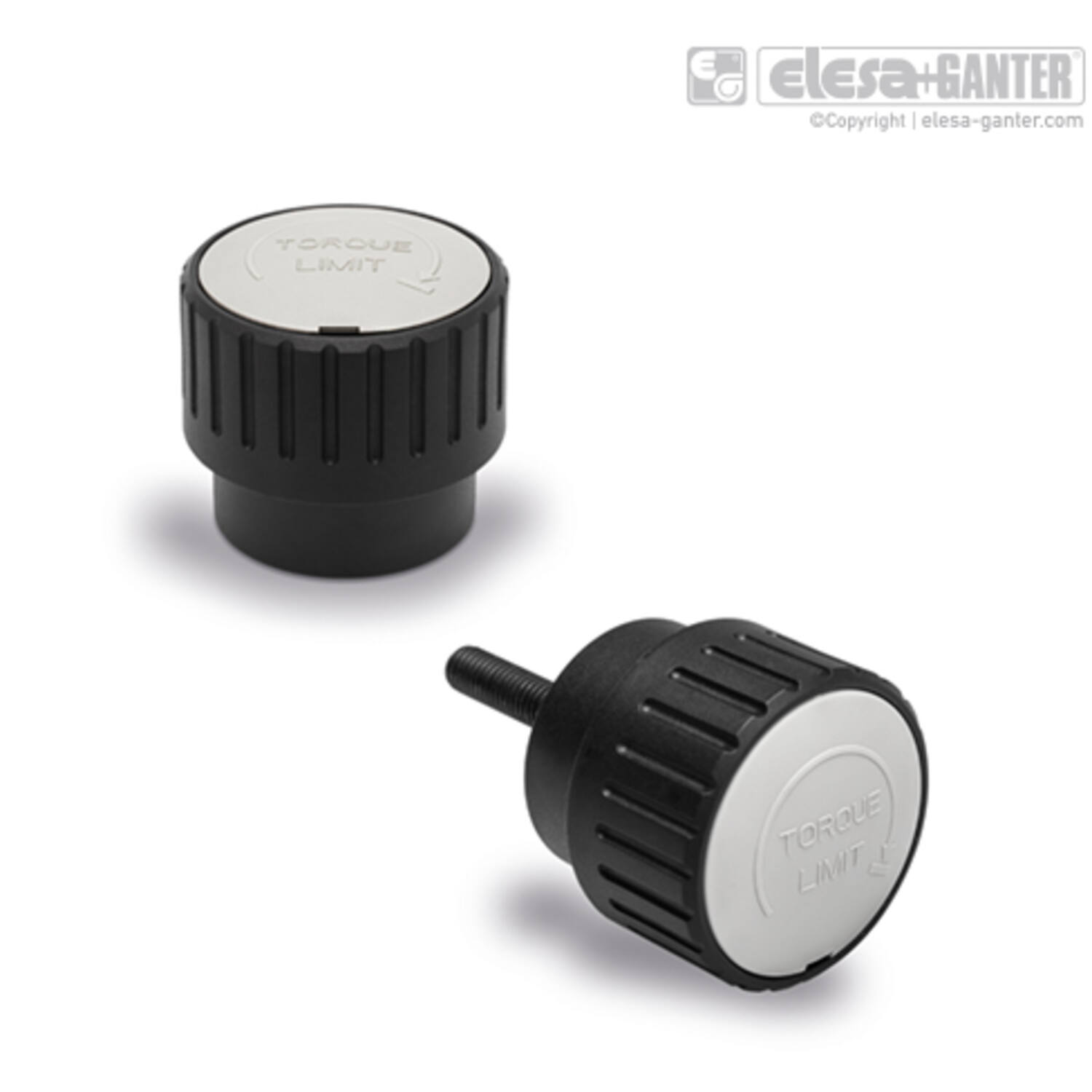

Kartelknoppen

Materiaal

Glasvezelversterkt polyamide-gebaseerd (PA) technopolymeer, zwarte kleur, matte afwerking.

Sluitkap

Polyamide-gebaseerd (PA) technopolymeer, RAL 7035 grijze kleur, push-fit montage.

Standaard uitvoeringen

• MZD-A: zwart-geoxideerde stalen bus, geschroefd blind gat.
• MZD-p: zwart-geoxideerde stalen schroef met draad, afgeschuind vlak uiteinde volgens UNI 947 : ISO 4753 (zie Technische gegevens).

Kenmerken en toepassingen

De knop MZD bevat een mechanisme (ELESA patent) dat, door met de klok mee te draaien totdat het vergrendelt, de vereiste koppelwaarde bereikt door deze van het klemelement (bus of schroef met draad) los te laten.

De knop wordt gebruikt wanneer het toegepaste aandraaimoment een bepaalde waarde niet mag overschrijden.

De koppeloverdracht van de knop naar het klemelement vindt plaats door middel van een veersysteem dat voorkomt dat het ingestelde koppel wordt overschreden. Door tegen de klok in te draaien, wordt de knop ontgrendeld.

De knop is getest tot 60.000 aandraaicycli en de waarden van het koppel waren onveranderd.

Koppelinstelling

1. Verwijder de kap door een schroevendraaier in de speciale sleuf te steken.
2. De fabrieksinstelling van de knop is 0,5 Nm. Om de koppelwaarde te verhogen of te verlagen, wijzig de axiale positie van de schijf met graduaties door de middenschroef te verplaatsen met behulp van een inbussleutel (ch = 2,5). De nominale waarde van het koppel kan worden afgelezen op het kleine hellende vlak ter hoogte van de schijf in overeenstemming met het referentieteken, en is instelbaar tussen 0,2 en 1 Nm. De nauwkeurigheid van de nominale waarde van het koppel is afhankelijk van de nauwkeurigheid waarmee de instelling door de operator wordt uitgevoerd (zie tabel). De herhaalbaarheid van het koppel blijft binnen grenzen van ±10%.
3. Plaats de kap opnieuw door deze met lichte druk in zijn zitplaats te steken.
