Inboorscharnieren

Verschillende series inboorscharnieren

Alles wat je moet weten over inboorscharnieren

Inboorscharnieren van Elesa+Ganter: het assortiment

Elesa+Ganter biedt een zorgvuldig samengesteld assortiment inboorscharnieren. Bekende productseries zijn onder andere:

• GN 129.2: verzonken scharnieren in staal en roestvaststaal, met onzichtbare montage en diverse maten.
• GN 237: compact scharnier met blinde montage, verkrijgbaar in staal, aluminium of RVS.

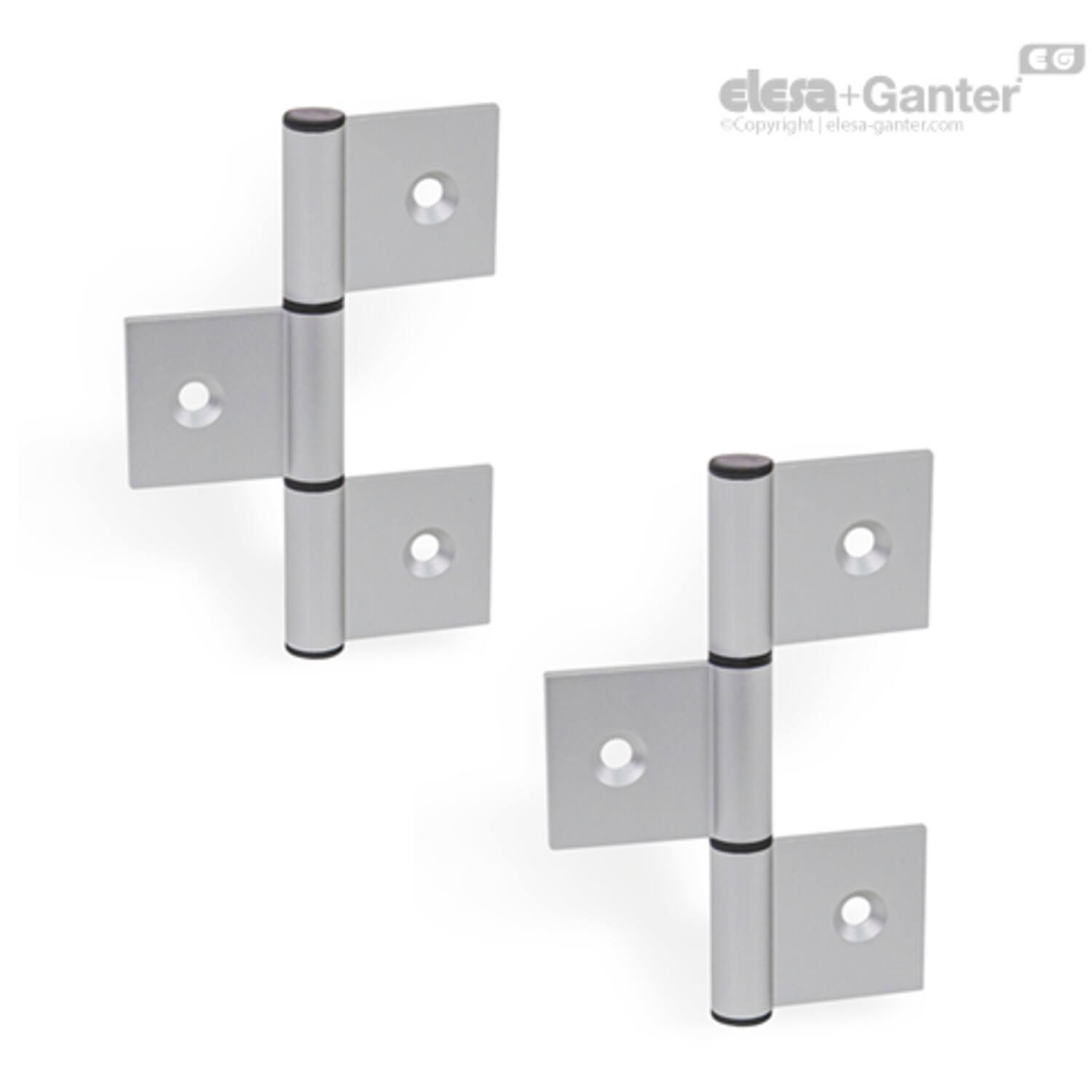

• GN 2294 en GN 2295: speciaal ontwikkeld voor aluminium profielen, met afneembare of modulaire montage.
• GN 7243: verborgen scharnier met meervoudig scharnierpunt, ideaal voor gesloten ruimtes.
• CFMR.67-NC-070: technopolymeer scharnier met veermechanisme, zelfsluitend en geschikt voor lichte constructies.

Materialen en afwerkingen

Afhankelijk van de gebruiksomgeving biedt Elesa+Ganter verschillende materiaalopties:

• Roestvaststaal (AISI 304 / AISI 316): geschikt voor buitengebruik, maritieme of agressieve omgevingen.
• Staal, verzinkt of poedergecoat: stevig en duurzaam, voor droge industriële omgevingen.
• Aluminium: lichtgewicht en corrosiebestendig.
• Technopolymeer: chemisch resistent, voordelig en elektrisch isolerend.

Voor iedere variant zijn CAD-bestanden, montagehandleidingen en technische tekeningen beschikbaar.

Montage en integratie

Inboorscharnieren vergen een nauwkeurige montage. Ze worden geplaatst in een voorgefreesde uitsparing of montagevlak en kunnen worden vastgezet met verzonken schroeven of bouten. Voor veeleisende projecten zijn ook 3D-bestanden beschikbaar om directe integratie in CAD-systemen mogelijk te maken.

Advies bij productkeuze

De keuze voor een geschikt inboorscharnier hangt af van meerdere factoren:

• Draagkracht: hoe zwaar is het deurelement?
• Inbouwruimte: is er genoeg ruimte voor de benodigde uitsparing?
• Omgeving: is er sprake van vocht, hitte of chemische belasting?
• Frequentie van openen: gaat het om een serviceluik of een deur die continu beweegt?

Onze productspecialisten helpen je graag met een passend advies, afgestemd op jouw toepassing.

Branches waarin inboorscharnieren veel worden toegepast

• Machinebouw: veilige toegang tot motorcompartimenten of behuizingen.
• Voedingsmiddelenindustrie: hygiënische afwerking, eenvoudig te reinigen.
• Maritieme sector: roestvaststaal vereist vanwege zoute omgeving.
• Cleanrooms & medische apparatuur: geen open kieren of uitstekende delen.
• Kasten- en paneelbouw: voor een strakke, professionele uitstraling.

Wat is het verschil tussen inboor- en opdekscharnieren?

Inboorscharnieren worden gemonteerd in een uitsparing in het materiaal, waardoor ze bij gesloten deuren vrijwel onzichtbaar zijn. Opdekscharnieren daarentegen liggen op het oppervlak van de deur en het frame, wat zorgt voor een zichtbare bevestiging. Inboorscharnieren zorgen voor een strakke en veilige afwerking en worden daarom vaak toegepast in industriële omgevingen, cleanrooms en medische toepassingen.

Zijn inboorscharnieren ook geschikt voor buitengebruik?

Ja, mits ze vervaardigd zijn uit het juiste materiaal. Roestvaststalen inboorscharnieren, zoals die van AISI 304 of AISI 316 kwaliteit, zijn uitermate geschikt voor buitengebruik en bestand tegen vocht, regen en zelfs zeewater.

Kan ik CAD-bestanden downloaden?

Van elk product in het Elesa+Ganter assortiment zijn CAD-bestanden beschikbaar. Deze kun je downloaden in verschillende formaten, zoals STEP, IGES of 3D PDF. Dit maakt het eenvoudig om het juiste scharnier direct te integreren in jouw ontwerp in een CAD-omgeving.

Chat, mail of bel met een expert over de juiste inboorscharnier

Zijn er ook scharnieren met zelfsluiting?

Ons assortiment beschikt onder andere over de CFMR.67-NC-070 in technopolymeer, die is voorzien van een veermechanisme. Dit type scharnier sluit automatisch zodra de deur wordt losgelaten, wat ideaal is voor toepassingen waar automatische sluiting gewenst is, bijvoorbeeld in apparatuurkasten of beveiligde behuizingen.

Hoeveel gewicht kan een inboorscharnier dragen?

Dat hangt af van het gekozen model en het materiaal. Een standaard inboorscharnier van technopolymeer is geschikt voor lichte tot middelzware toepassingen, terwijl stalen of RVS modellen een veel grotere draagkracht hebben.

Is de montage ingewikkeld?

In principe niet, maar de montage vereist wel precisie. Het is belangrijk dat de uitsparingen voor het scharnier exact overeenkomen met de specificaties.

Kan ik een bestaand scharnier vervangen door een inboorscharnier?

Zolang je rekening houdt met het verschil in montage is dit mogelijk. Omdat inboorscharnieren in een uitsparing worden geplaatst, kan het nodig zijn om het bestaande paneel of frame aan te passen. Bij nieuwe ontwerpen is het eenvoudiger om direct rekening te houden met de juiste inbouwmaten.

Wat is de levertijd van inboorscharnieren?

De meeste inboorscharnieren zijn uit voorraad leverbaar. Afhankelijk van de complexiteit en het type kan de levertijd variëren van enkele werkdagen tot een week. Bij twijfel kun je altijd contact opnemen met onze binnendienst voor actuele levertijden.

Waar kan ik advies op maat krijgen?

Elesa+Ganter beschikt over een ervaren team van productspecialisten die je graag helpen bij het selecteren van het juiste inboorscharnier. Je kunt telefonisch, per e-mail of via een online formulier contact opnemen. Ook kun je een afspraak maken met een accountmanager voor een persoonlijk adviesgesprek op locatie.
