PC

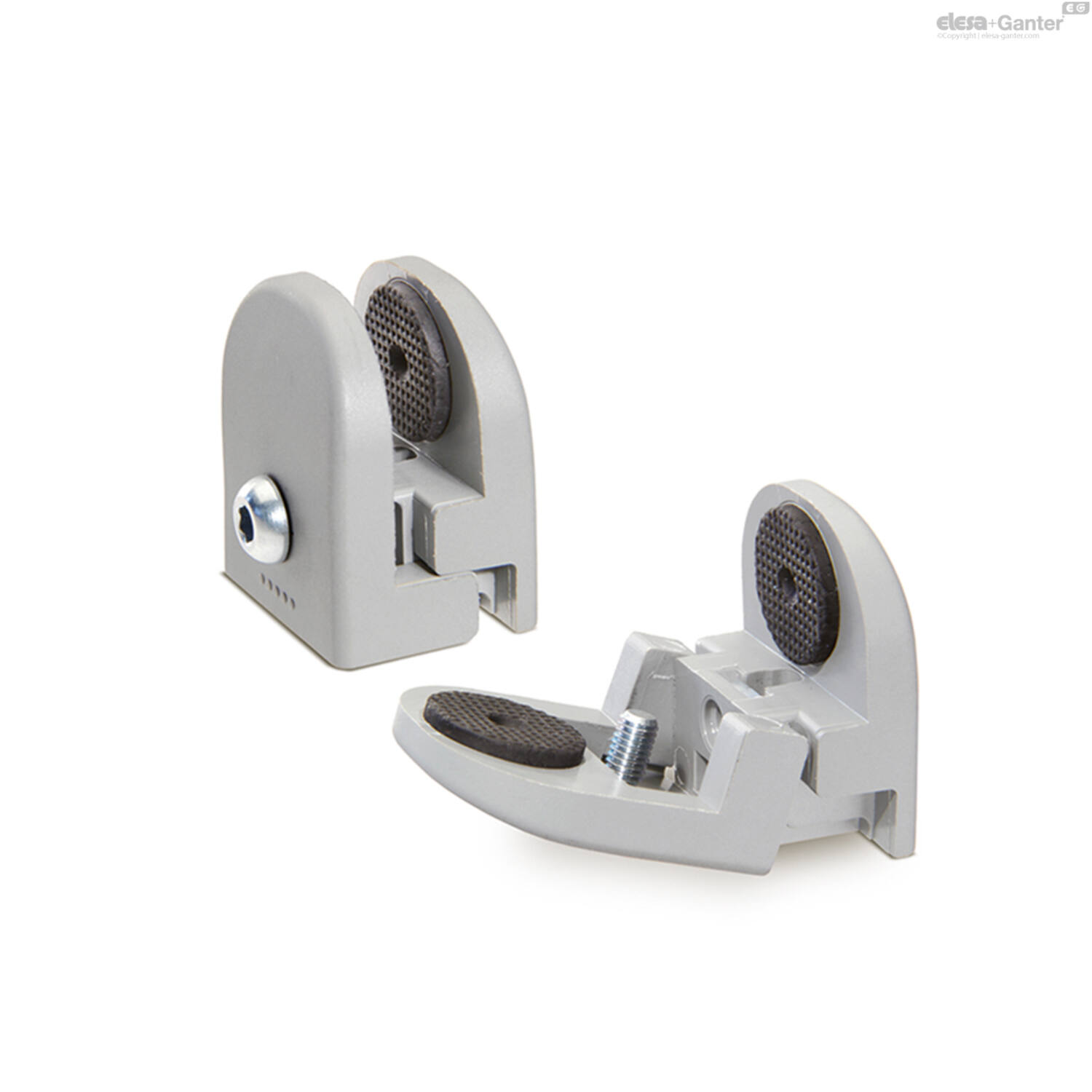

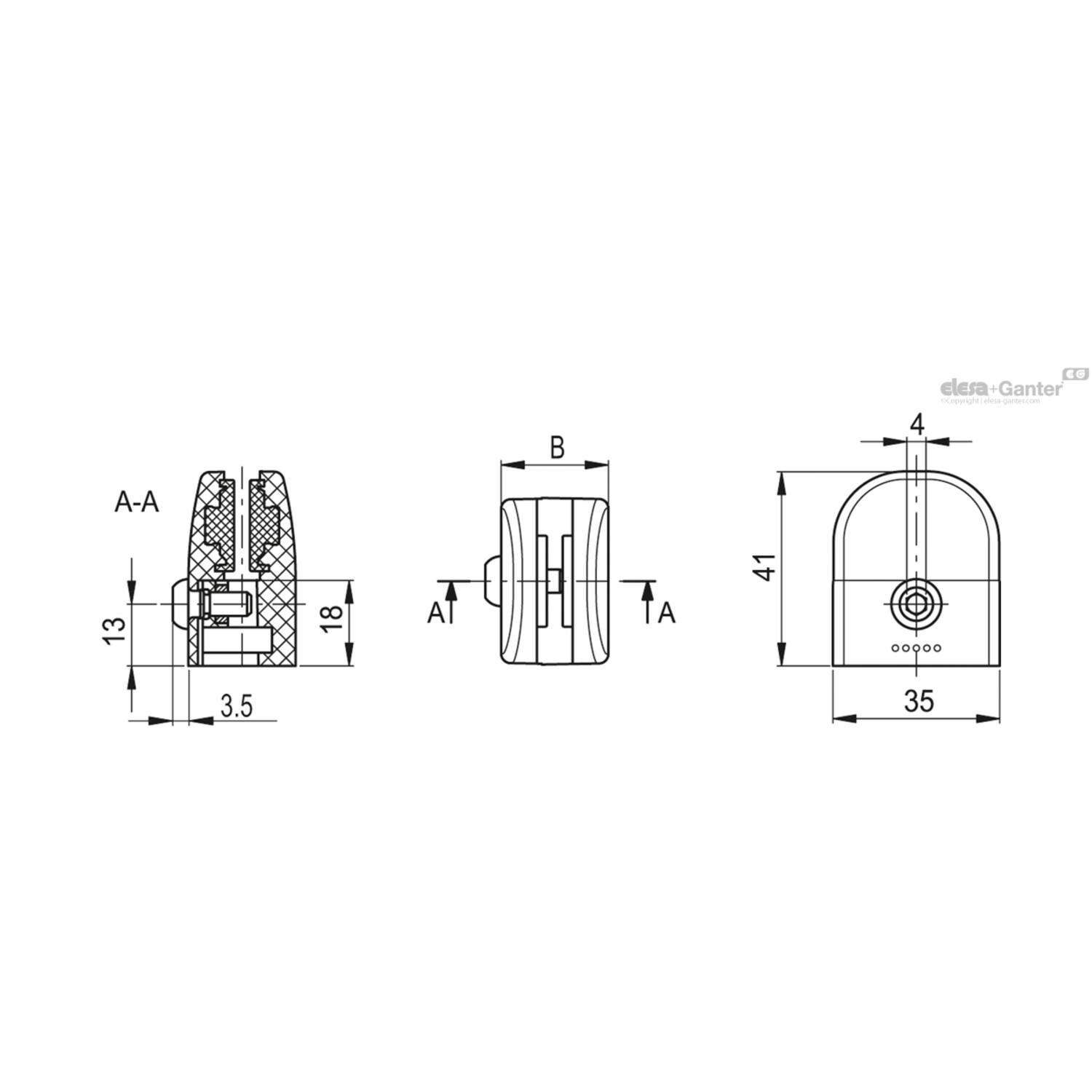

Glasklem

Materiaal

Technopolymeer op basis van met glasvezel versterkt polyamide (PA), zwarte kleur RAL 9005 (C9) of grijze kleur RAL 7042 (C33), matte afwerking.

Kussens

Thermoplastisch elastomeer, hardheid 80 Shore A, overgespoten.

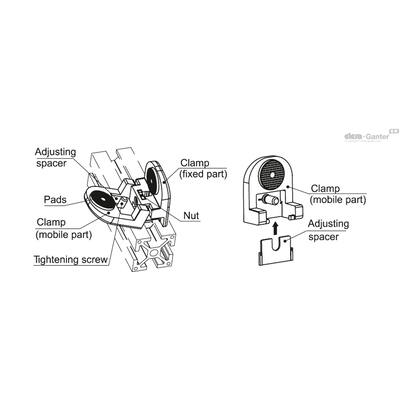

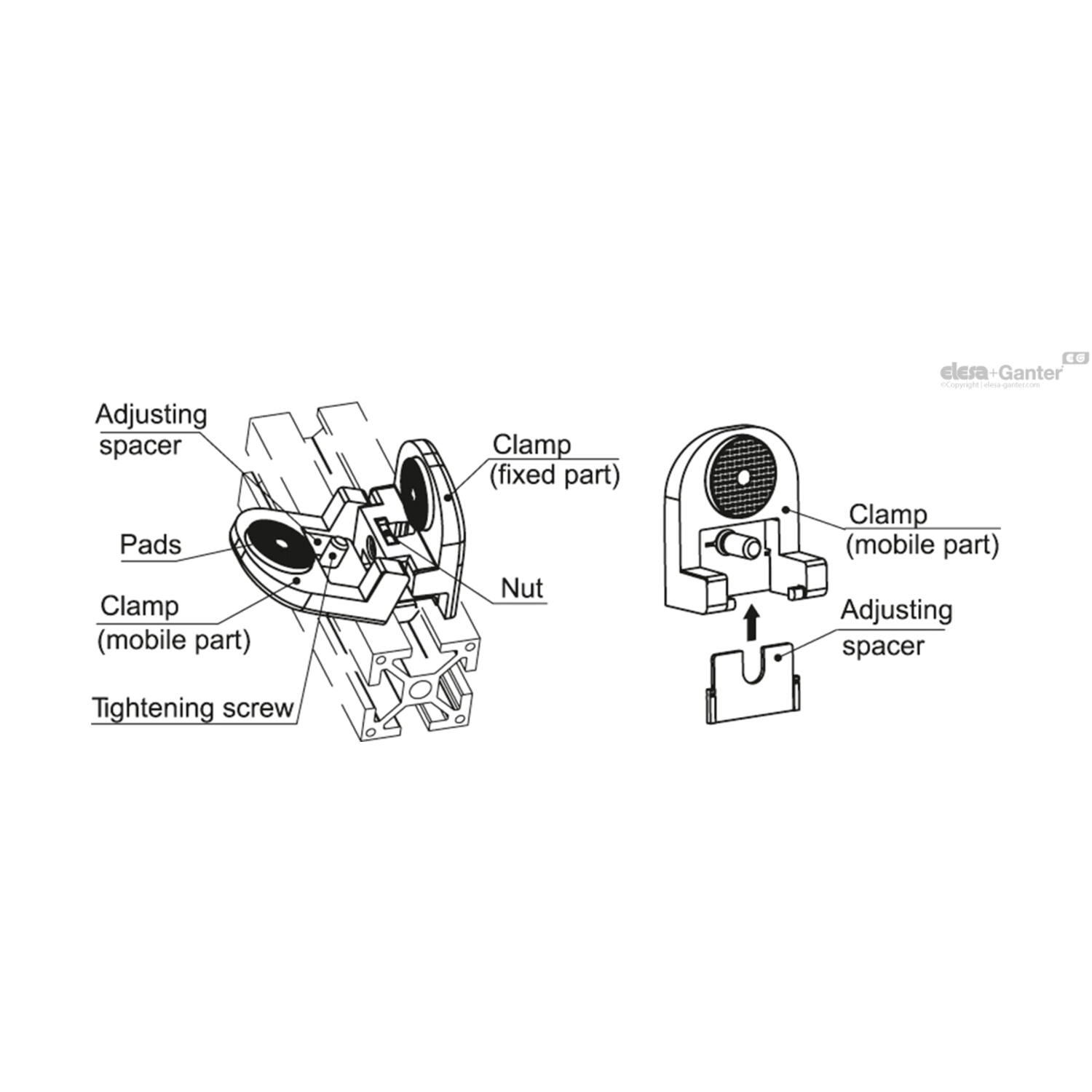

Afstel-afstandsstukken (bij de levering inbegrepen)

Technopolymeer op polyamidebasis (PA), grijs RAL 7042, voor bevestiging van de klem op panelen met variabele dikte (zie tabel).

Standaarduitvoeringen

• PC: stalen schroef en moer.

• PC-SST: RVS schroef en moer.





Eigenschappen en toepassing

• Het product voldoet aan de Machinerichtlijn (2006/42/EG) die voorziet in het vasthouden van alle klemelementen, zelfs in open positie (ELESA-octrooi). De twee delen van de klem zijn verbonden door een scharnier en bevatten een zitting voor een stalen of RVS schroef met een M5-moer.
• De speciale afmetingen van de klem maken montage op profielen met een breedte van 25 mm of meer mogelijk.
• Voor de montage van het paneel in de klem is geen boring nodig, wat barsten in het paneel voorkomt.
• De kussens vervormen bij het vastzetten om een perfecte bevestiging van het paneel te garanderen.
• De chemische verbinding van de overgespoten kussens zorgt voor een stevige hechting aan de klem. Het geribbelde oppervlak voorkomt dat de kussens aan het paneel blijven kleven.
• De klem maakt directe montage van panelen met een dikte van 3,1 mm tot 4 mm mogelijk. Dikkere panelen tot maximaal 8 mm kunnen worden gemonteerd met behulp van afstandsstukken die in een speciale uitsparing in de klem worden geplaatst.
• Om te voorkomen dat gevaarlijke zones bereikbaar zijn via openingen in machinebescherming met PC-klemmen, moet een veiligheidsafstand worden aangehouden volgens ISO 13857, par. 4.2.4 (afb. 4).

Technische gegevens

Als de klem geopend is, geeft de spanschroef niet mee bij een trekkracht van 250 N, zonder uit haar zitting te komen.

Tijdens tests in onze laboratoria bij gecontroleerde temperatuur en vochtigheid (23°C - 50% R.V.) is de maximale belasting per klem onder genoemde omstandigheden gedurende korte tijd 100 N (afb. 5).

De spanschroef van het paneel en de montageschroeven van de klem op het profiel hebben dezelfde zeshoekige zitting. Hierdoor is montage mogelijk met slechts één zeskantsleutel (sleutelmaat 4).

Maximaal aanhaalkoppel voor de schroef = 3,5 Nm.





Montage van de klem op het profiel

• M6 cilinderkopschroef met verkorte lengte en zeskant (DIN 7984) (afb. 1).
• DIN 933 M6-schroef met zeskantkop (afb. 2).
• DIN 439B- of DIN 934 M6-zeskantmoer (afb. 3).
