RE.F5-N
Wielen met beugel van staal
Omschrijving
Afdekking
Gegoten polyurethaan, hardheid 95 Shore A.
Middengedeelte wiel
Aluminium spuitgieten onder druk
Rollen
Naaf met kogellagers. Ideale oplossing voor zware ladingen en continu verplaatsen.
Vaste plaatbeugel
Verzinkt plaatstaal, de beugel is ontworpen om belastingen tot 3000 N te weerstaan.
Draaiende plaatbeugel
Verzinkt plaatstaal, de beugel is ontworpen om belastingen tot 3000 N te weerstaan.
De aanwezigheid van een dubbele kogelloop en het directe contact tussen de plaat en de kogelloopring met ingebouwde pen zorgen voor een uitstekende manoeuvreerbaarheid.
Heeft geen onderhoud nodig.
Deze bestaat uit (zie fig.1):
- montageplaat: elektrolytisch verzinkt staalplaat;
- vork: elektrolytisch verzinkt staalplaat;
- kogelloopring: elektrolytisch verzinkt staalplaat;
- centrale pin: ingebouwd in de plaat, koud geflensd;
- rotatiesysteem: dubbele vetgesmeerde kogelloop;
- stofafdichting: RAL 7015 donkergrijs technopolymeer, enkel beschikbaar voor SSL en SSF.
Rem
Totale rem die de rotatie van het wiel en de beugel vergrendelt.
De geoptimaliseerde afmetingen en het intrekbare pedaal zorgen voor een minimale ruimtebeslag en maximaal bedieningsgemak.
Veer van gehard koolstofstaal.
De trolley moet worden gedraaid om het apparaat te kunnen gebruiken.
De rem is eenvoudig en effectief in het gebruik: hij wordt bediend en ontgrendeld door een eenvoudige handeling van boven naar beneden op de punt van twee afzonderlijke pedalen, waardoor een optimaal manoeuvreercomfort wordt gegarandeerd.

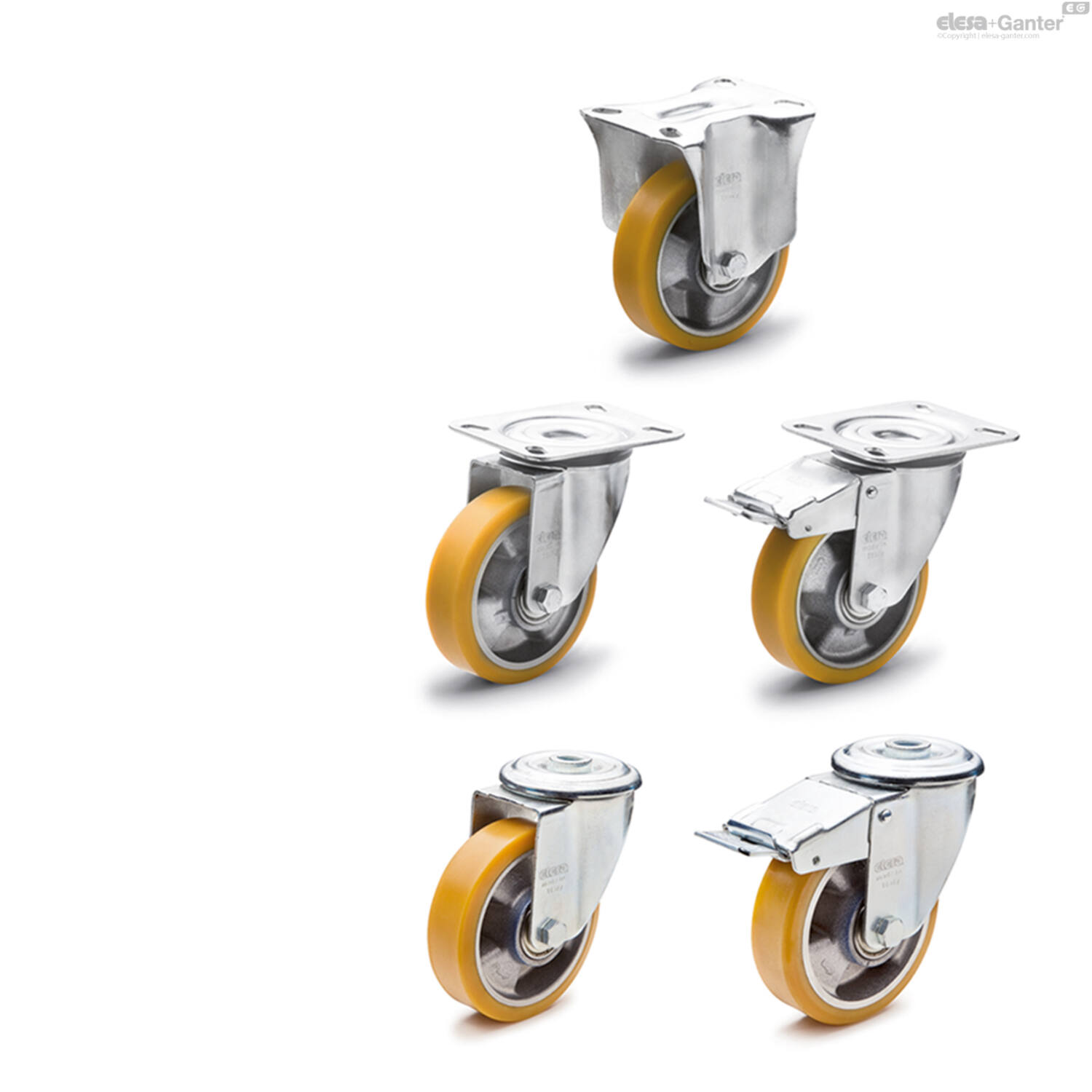

Standaarduitvoering
- PSL-N: vaste plaatbeugel, zonder rem.
- SSL-N: draaibare plaatbeugel, zonder rem.

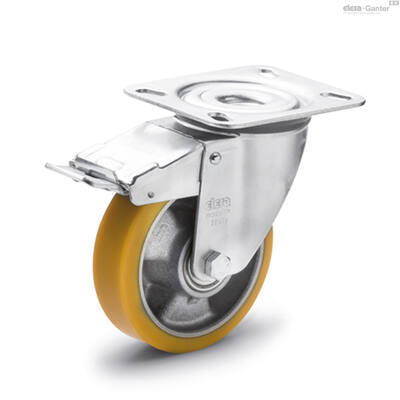

- SSF-N: draaibare plaatbeugel, met rem.
- FSL-N: draaibare plaatbeugel en centrale doorvoeropening, zonder rem.

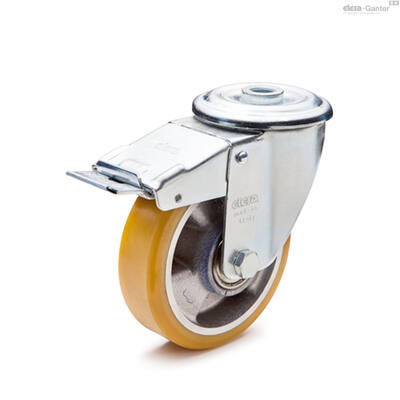

- FSF-N: draaibare plaatbeugel en centrale doorvoeropening, met rem.
Toepassingen
Uitstekende soepelheid en elasticiteit, hoge slijtvastheid en scheurvastheid.
Voor meer informatie zie RE.F5.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
b2 |
L# |
l1 |
l3 |
Gewicht (g) |
D |
rolweerstandseenh. |
s |
b1 |
d1 |
b3 |
dyn. draagkracht cap.unit |
B |
H |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
201512315 | RE.F5-080-PSL-N |
|
80 | 85 | 45 | 25 | 520 | 80 | 1500 | 9 | 75 | N.v.t. | N.v.t. | 2000 | 100 | 107 | 60 | |||
201512325 | RE.F5-100-PSL-N |
|
80 | 85 | 45 | 30 | 690 | 100 | 2250 | 9 | 75 | N.v.t. | N.v.t. | 2000 | 100 | 128 | 60 | |||
201512335 | RE.F5-125-PSL-N |
|
80 | 85 | 45 | 35 | 890 | 125 | 2800 | 9 | 75 | N.v.t. | N.v.t. | 2200 | 100 | 156 | 60 | |||
201512345 | RE.F5-150-PSL-N |
|
105 | 110 | 73 | 40 | 2040 | 150 | 3300 | 11 | 105 | N.v.t. | N.v.t. | 3000 | 140 | 194 | 87 | |||
201512355 | RE.F5-200-PSL-N |
|
105 | 110 | 73 | 50 | 2760 | 200 | 3600 | 11 | 105 | N.v.t. | N.v.t. | 3000 | 140 | 240 | 87 |
