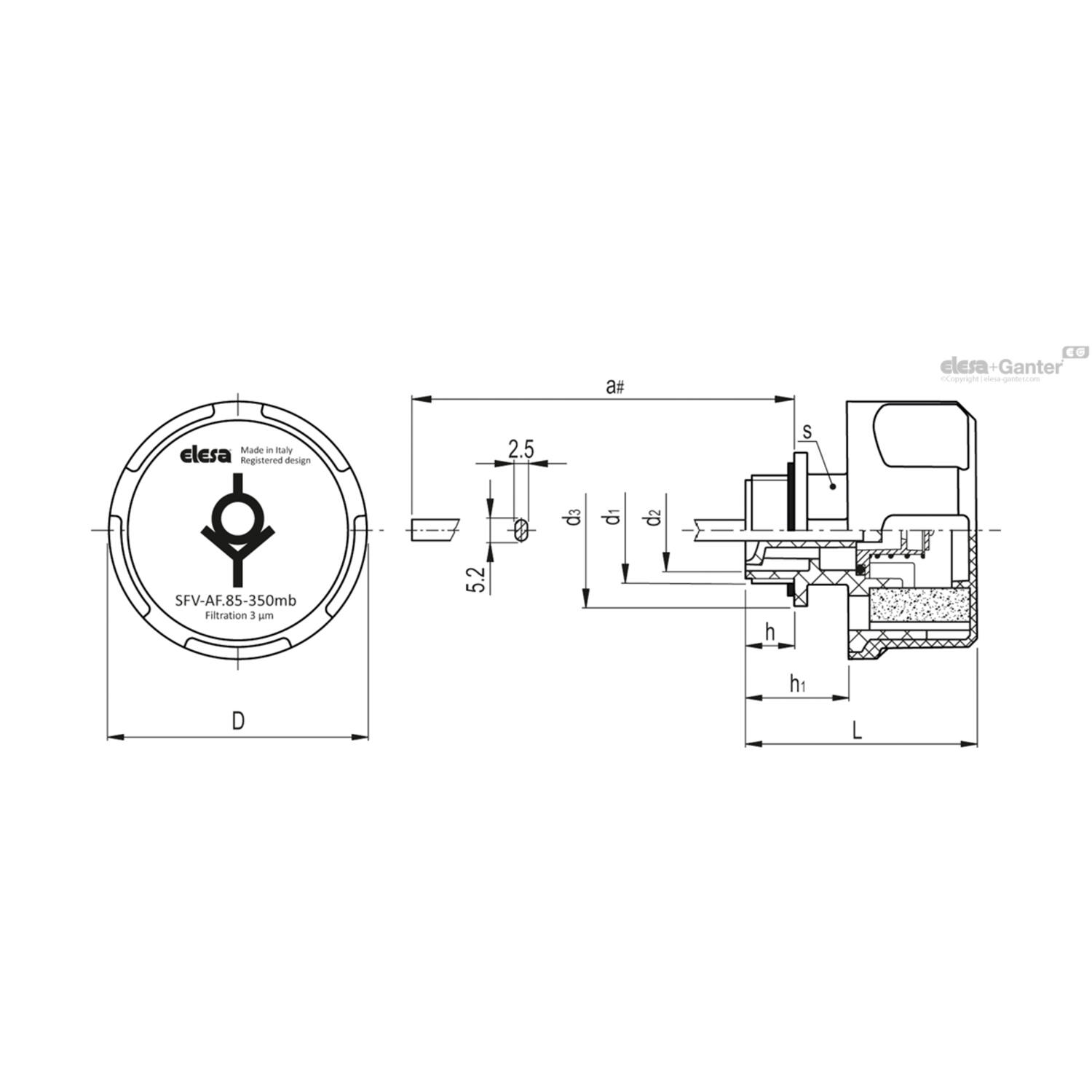

SFV-AF+a

Ontluchtingsdoppen

Afdekking

Technopolymeer op basis van polyamide (PA), zwarte kleur RAL 9005, matte afwerking, lasergegraveerde grafische symbolen.

Draadfitting

Technopolymeer op basis van polyamide (PA), met spatscherm en zeskantmoer, zwarte kleur, semi-matte afwerking.

Pakkingring

Platte sluitring van NBR synthetisch rubber.

Overdrukventiel

Technopolymeer met NBR synthetisch-rubberen O-ring

RVS veer, afgesteld op circa 0,350 bar of 0,700 bar.

Luchtfilter

Polyester met een filtratiegraad van 3 µm (efficiëntie > 98%).

Platte peilstok

Platte doorsnede van gefosfateerd staal (maximale zichtbaarheid van het vloeistofniveau).

Op aanvraag en bij voldoende hoeveelheden kan de peilstok in verschillende lengtes en/of compleet met MAX-MIN-niveaulijnen geleverd worden.

Standaarduitvoeringen

• SFV-AF-350MB+a: ventiel opent bij een druk van meer dan 0,350 bar (ingesteld op 350 mb).

• SFV-AF-700MB+a: ventiel opent bij een druk van meer dan 0,700 bar (ingesteld op 700 mb).

Maximale continue werktemperatuur

100°C.

Eigenschappen

SFV-AF (geregistreerd ontwerp) ontluchtingsdoppen zijn geschikt voor alle toepassingen (tandwielmotoren, variatoren of compressoren) waarbij de interne druk van de tank een bepaalde waarde (350 of 700 mb) niet mag overschrijden.

In deze gevallen maakt het veiligheidsventiel van de dop het mogelijk om de overtollige lucht in het reservoir af te voeren, waardoor de drukwaarden waarvoor het ventiel is ingesteld, weer worden hersteld.

Klep (gesloten onder normale drukomstandigheden) voorkomt het binnendringen van stof en olieverlies.

SFV-AF ontluchtingskappen zijn gemaakt met een speciale interne geometrie die het lekken van vloeistof naar buiten voorkomt, zelfs in de meest kritieke gevallen van sterke vloeistofprojecties.

De zeskant op de draadfitting maakt het mogelijk om met een sleutel een groter aanhaalmoment op de dop uit te oefenen, waardoor de pakking beter wordt aangedrukt.

Technische gegevens

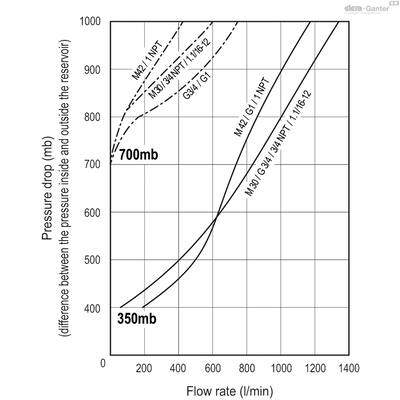

Het luchtdebiet voor de verschillende uitvoeringen van de ontluchtingsdoppen kan worden verkregen uit het diagram op basis van het verschil in luchtdruk binnen en buiten het reservoir.





Speciale uitvoeringen op aanvraag

• Zwarte afdekking zonder grafisch symbool.

• Oranje afdekking.

• Oranje afdekking zonder grafisch symbool.

• Gele afdekking.

• Gele afdekking zonder grafisch symbool.

• Op aanvraag kan de peilstok in verschillende lengtes en/of compleet met MAX-MIN-niveaulijnen geleverd worden.
