SFX.
Ontluchtingsdop
Omschrijving
Materiaal
Technopolymeer op basis van polyamide (PA).
- Dop: semi-matte zwarte afwerking, met ‘vul’ symbool.
- Connector met schroefdraad en externe schijf tegen spatten, zwarte kleur.
Pakkingringen
NBR synthetisch rubber.
Standaarduitvoering
- SFX.: zonder luchtfilter.
- SFX+F: met ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.
- SFX+P: met schijf tegen spatten, zonder luchtfilter.
- SFX+P+F: met schijf tegen spatten en ‘tech-foam’ luchtfilter in polyurethaanschuim/raster (polyester basis), luchtfiltratie 40 µ.
Maximale continue werktemperatuur
100°C.
Eigenschappen en toepassing
De SFX. ontluchtingsdoppen zijn gemaakt met een speciale interne geometrie (patent van Elesa), die voorkomt dat vloeistoffen lekken door een lineair doolhof (spatschermeffect) en de condensatie van uitgaande dampen bevordert.
De externe snap-on schijf tegen spatten (uitvoering +P) aan de mond van het gat van het hulpstuk met schroefdraad bestaat uit tegenover elkaar liggende vinnen; die vormen een extra doolhof in de meest kritische gevallen van sterke vloeistofprojecties.
Technische gegevens
Het luchtdebiet voor elk model kan worden bepaald uit de grafiek die het verschil berekent tussen de druk binnen en buiten het reservoir.
Speciale uitvoering op aanvraag
- Neutrale dop zonder symbolen.
- RAL 3000 dop met rode kleur.
- Hulpstuk met schroefdraad ook met Amerikaanse conische gasschroefdraad NPT - ANSI-ASME B1-20 voor de beschrijvingen in de tabel gemarkeerd met #.
Scroll onderstaande tabel om meer te zien

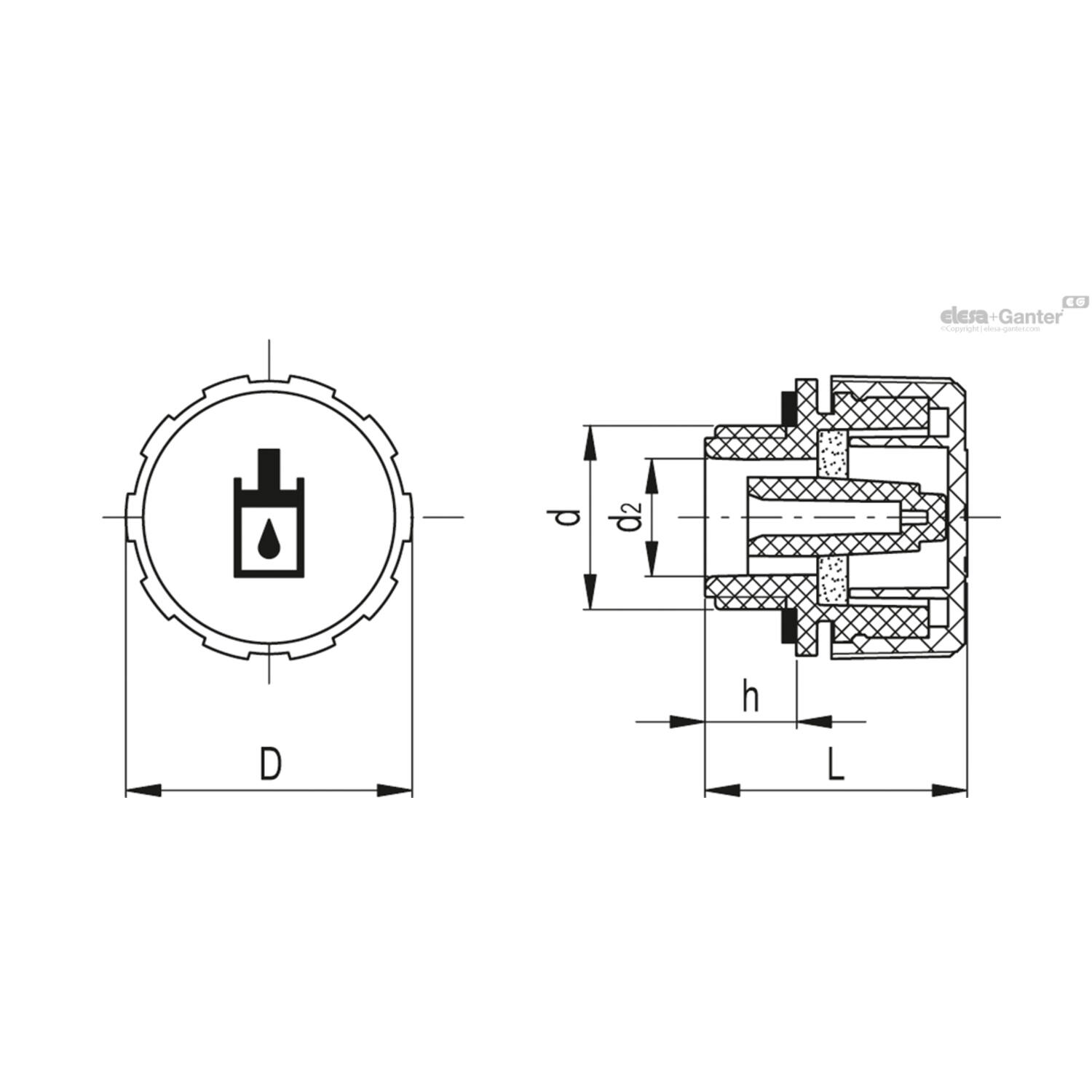

Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
L# |
h |
d2 |
Gewicht (g) |
D |
d |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|||||
| 470053891 | SFX.30-1/2+F |
|
29.5 | 9.5 | 12 | 26 | 31 | G 1/2 | |||
| 470053883 | SFX.30-1/4+F |
|
29.5 | 9.5 | 8 | 26 | 31 | G 1/4 | |||
| 470053887 | SFX.30-3/8+F |
|
29.5 | 9.5 | 10 | 26 | 31 | G 3/8 | |||
| 470053836 | SFX.30-M16x1.5+F |
|
29.5 | 9.5 | 10 | 26 | 31 | M16x1.5 | |||
| 470053840 | SFX.30-M18x1.5+F |
|
29.5 | 9.5 | 10 | 26 | 31 | n.v.t. | |||
| 470053844 | SFX.30-M20x1.5+F |
|
29.5 | 9.5 | 12 | 26 | 31 | M20x1.5 | |||
| 470053848 | SFX.30-M22x1.5+F |
|
29.5 | 9.5 | 12 | 26 | 31 | M22x1.5 | |||
| 470053919 | SFX.40-1+F |
|
36.5 | 11.5 | 23 | 28 | 42 | G 1 | |||
| 470053903 | SFX.40-1/2+F# |
|
36.5 | 11.5 | 12 | 34.5 | 42 | G 1/2 | |||
| 470053911 | SFX.40-3/4+F# |
|
36.5 | 11.5 | 17 | 27 | 42 | G 3/4 | |||
| 470053899 | SFX.40-3/8+F# |
|
36.5 | 11.5 | 10 | 34.5 | 42 | G 3/8 | |||
| 470053852 | SFX.40-M24x1.5+F |
|
36.5 | 11.5 | 18 | 34.5 | 42 | M24x1.5 | |||
| 470053856 | SFX.40-M26x1.5+F |
|
36.5 | 11.5 | 18 | 34.5 | 42 | M26x1.5 | |||
| 470053951 | SFX.57-1 1/2+F |
|
44 | 16 | 38 | 49 | 57 | G 1 1/2 | |||
| 470053943 | SFX.57-1 1/4+F |
|
44 | 16 | 32 | 49 | 57 | G 1 1/4 | |||
| 470053935 | SFX.57-1+F |
|
42 | 14 | 23 | 49 | 57 | G 1 | |||
| 470053927 | SFX.57-3/4+F |
|
42 | 14 | 18 | 49 | 57 | G 3/4 | |||
| 470053860 | SFX.57-M30x1.5+F |
|
42 | 14 | 23 | 49 | 57 | M30x1.5 | |||
