SLCK

Set voor elektronischeregeling van vloeistofniveau

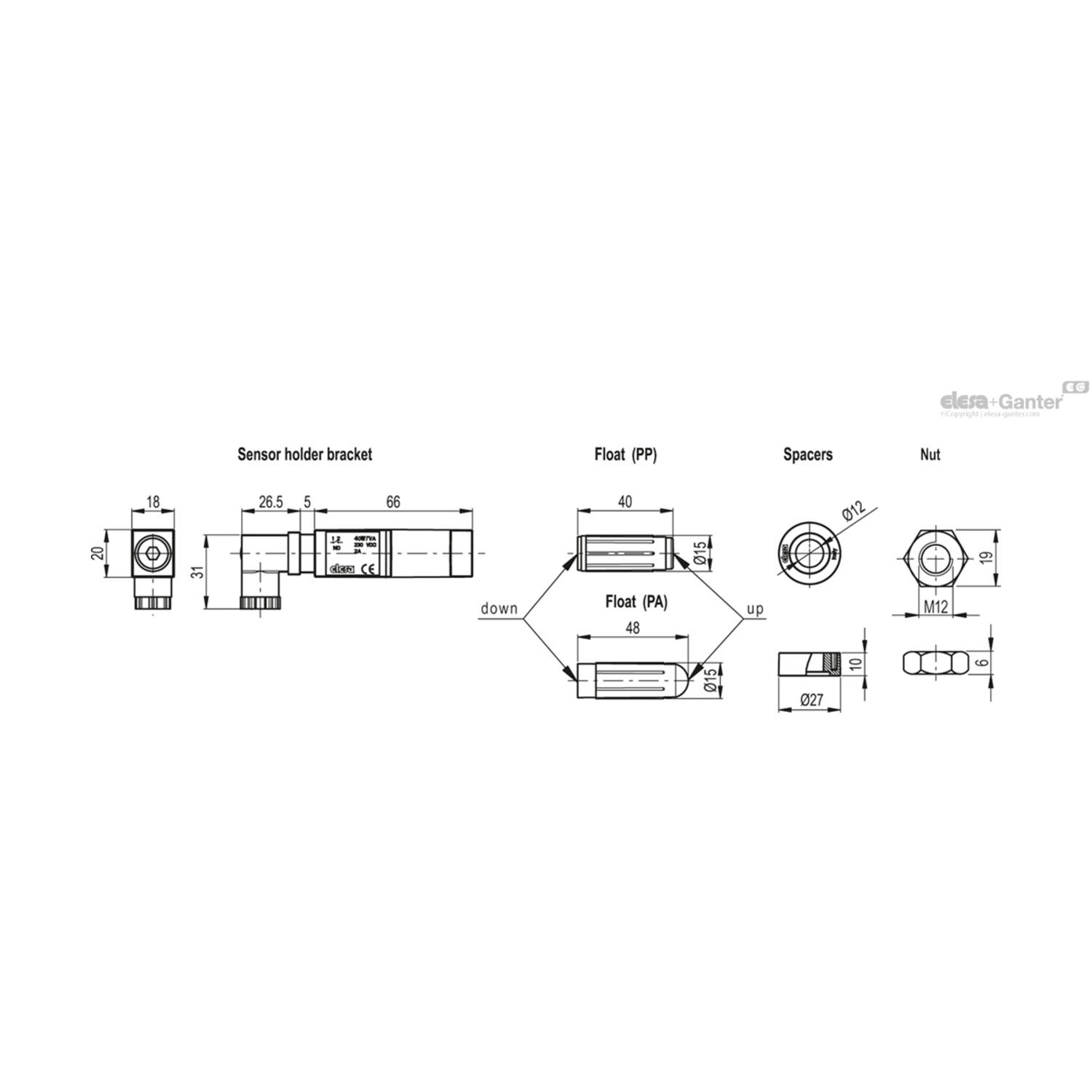

Sensorhouderbeugel

Van zwart technopolymeer op basis van polyamide (PA), waterdicht, met daarin het relais (reed) met twee geleiders aangesloten op de connector.

Deze kan langs de as van het kijkglas worden bewogen en in de gewenste positie worden vastgezet met de juiste schroef (stelschroef) van technopolymeer.

Elektrische sensor

Met NO en NC (beginstatus van de Reed-sensoren) bedoelen we de toestand van het elektrische contact wanneer de tank vol is en de vlotter dus in de bovenste stand staat (afb. 1).

• NC: het elektrische circuit sluit wanneer de vlotter de sensor passeert tijdens het vullen van de tank. Op dezelfde manier wordt het elektrische circuit geopend wanneer de vlotter er doorheen gaat tijdens de ledigingsfase van de tank.

• NO: het elektrische circuit opent wanneer de vlotter de sensor passeert tijdens het vullen van de tank. Op dezelfde manier wordt het elektrische circuit geopend wanneer de vlotter er doorheen gaat tijdens de ledigingsfase van de tank.

Vlotter

Technopolymeer op basis van polypropyleen (PA), max. temperatuurgrens 80 °C of technopolymeer op basis van polyamide (PA), max. temperatuurgrens 120 °C, max. chemische compatibiliteit, zwarte kleur.

De vlotter is voorzien van een magnetisch element om het elektrische contact te activeren. Wanneer de vlotter het door de gebruiker ingestelde interventieniveau bereikt, door de sensorhouder langs de as van het kijkglas te plaatsen, wordt het elektrische contact geactiveerd.

Max. werkdruk 2 bar (werking met olie)

Afstandshulzen

Technopolymeer op basis van polyamide (PA). Essentieel in gevallen waarin het reservoir is gemaakt van ferromagnetisch materiaal om de interactie tussen de magneet en de metalen massa van het reservoir te voorkomen.

Mannelijke connector

• DIN 43650 C-connector in glasvezelversterkt technopolymeer op basis van polyamide (PA), kleur zwart.

• 4-polige M12x1-connector, met schroefdraad in glasvezelversterkt technopolymeer op polyamidebasis (PA) gecertificeerd zelfdovend UL-94-V0, zwarte kleur, matte afwerking.

Voor een correcte montage zie Waarschuwingen.

Vrouwelijke connector (DIN 43650 C)

Met ingebouwde kabelwartel en contacthouder. Frontale of axiale uitgang (hoog of laag) voor bescherming tegen waternevels (beschermingsklasse IP 65 volgens tabel EN 60529) die tijdens de installatie met de nodige voorzorgsmaatregelen kan worden verhoogd.

NBR synthetisch rubber pakkingring.

Kit

De kit bevat een of twee sensorhouderbeugels, een vlotter, 4 O-ringen (2 FKM voor HCK-GL en 2 NBR voor HCK), twee afstandsstukken en twee M12 UNI 5589 AISI 316 RVS moeren.

Het is mogelijk om meer dan één kit toe te passen voor de elektrische regeling van verschillende kijkglazen, consistent met de hoogte van het transparante peilglas.

Standaarduitvoeringen

Voor toepassingen met temperaturen tot 80 °C: vlotter van technopolymeer op basis van polypropyleen (PP).

• SLCK-NO: met elektrisch maakcontact.

• SLCK-NC: met elektrisch breekcontact.

• SLCK-NO-NC: met één elektrisch maakcontact en één elektrisch breekcontact.

• SLCK-NC-NC: met twee elektrische breekcontacten.

• SLCK-NO-NO: met twee elektrische maakcontacten.

Voor toepassingen met temperaturen tot 120 °C: vlotter van technopolymeer op basis van polyamide (PA).

• SLCK-HT-NO: met elektrisch maakcontact.

• SLCK-HT-NC: met elektrisch breekcontact.

• SLCK-HT-NO-NC: met één elektrisch maakcontact en één elektrisch breekcontact.

• SLCK-HT-NC-NC: met twee elektrische breekcontacten.

• SLCK-HT-NO-NO: met twee elektrische maakcontacten.

• KN: achtervoegsel moet worden toegevoegd voor versies met M12-mannelijke connector



Accessoires op aanvraag

FC-M12x1 uitbreidingen met 4-polige M12 vrouwelijke axiale connector.

Eigenschappen en prestaties

Met de toepassing van de SLCK-kit geven HCK.- en HCK-GL-peilglazen een elektrisch signaal wanneer het vloeistofniveau het niveau van de vooraf ingestelde interventie bereikt, naast de visuele controle van het niveau. De elektrische regeling van het niveau kan worden toegepast op alle versies van HCK. vanaf de versie met 127 mm gatafstand in het midden, terwijl de zichtbaarheid van het vloeistofniveau altijd behouden blijft, zelfs vanaf de zijkant.

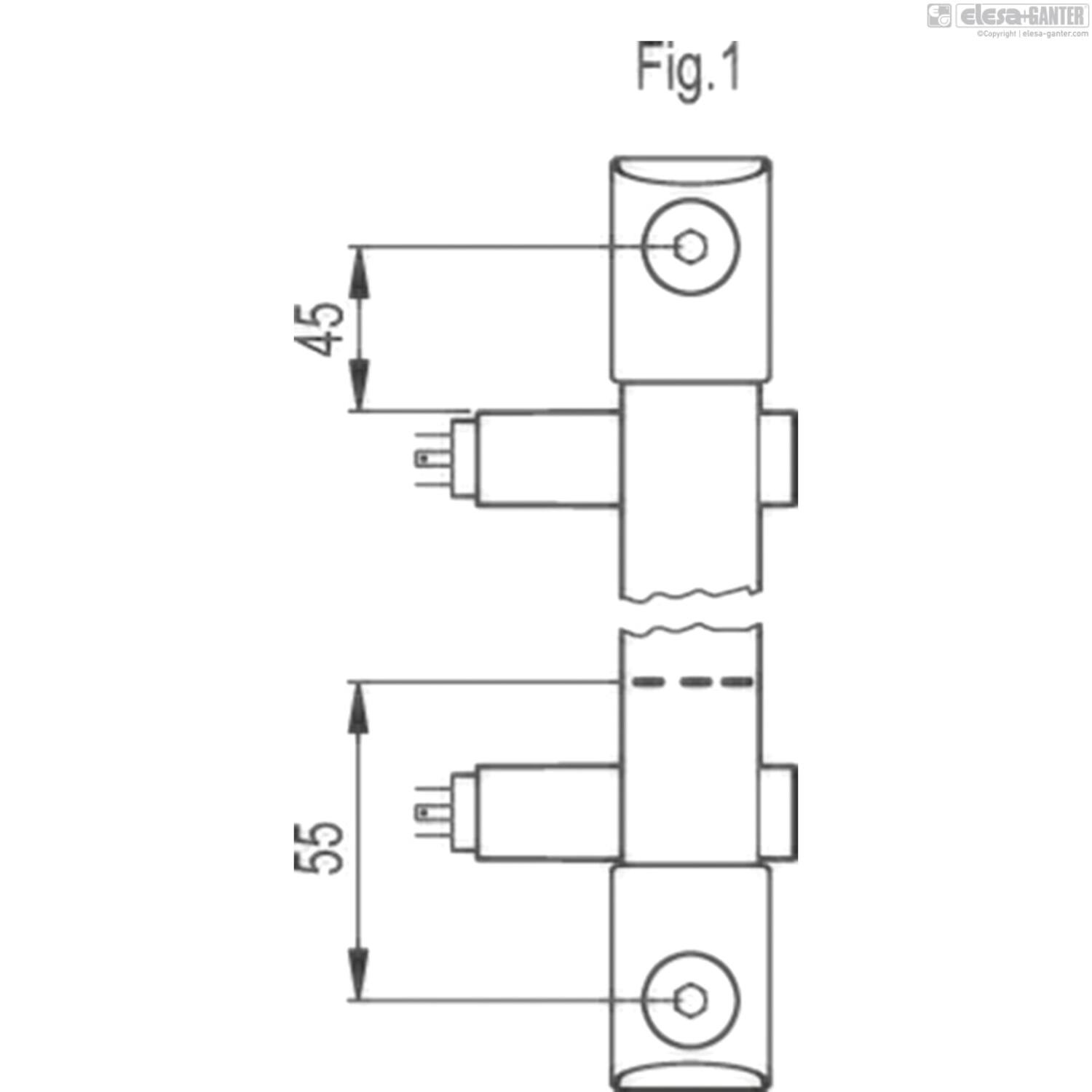

Om het schakelen correct te laten verlopen, moet de sensorhouder in de hoogste positie minimaal 45 mm onder de as van de hoge schroef worden geplaatst (afb. 2).

In de laagste positie bevindt het niveau van de vloeistof die de schakeling van het elektrische circuit bepaalt zich ongeveer 55 mm boven de as van de lage vloeistoftoevoerschroef (gegevens hebben betrekking op minerale olie type CB68, volgens ISO 3498, temperatuur 23°C) (afb. 2).

De sensorhouder wordt links ten opzichte van de as van het kijkglas gemonteerd. Indien nodig kan deze echter ook rechts gemonteerd worden. De connector kan 90° gedraaid worden in vier standen bij de bedrading.

Voor een correcte montage zie Waarschuwingen.

Bij een verlenging met een haakse connector wordt de richting van de kabeluitgang in afb. 3 getoond.









Kit montage-instructies

• Verwijder de indicatorbevestigingsterminal (afb. 4).

• Plaats de sensorhouderbeugel (afb. 5).

• Plaats de vlotter met het woord ‘up’ (omhoog) of het bolvormige uiteinde naar boven gericht en zet de bevestigingsklem opnieuw op zijn plaats (afb. 6). Voor een correcte initialisatie moet de vlotter door de positie van de sensoren gaan.

• Vergrendel de beugel in de gewenste positie met de stelschroef (afb.7).

• Installeer de indicator op de tank met behulp van de meegeleverde afstandsstukken (noodzakelijk als het een tank is gemaakt van ferromagnetisch materiaal om interacties tussen de magneet en de metalen massa te voorkomen) (afb. 8).

• Als de wanden van de tank dun zijn en het daarom niet mogelijk is om gaten met schroefdraad te maken, gebruik dan de meegeleverde moeren (max. deurdikte = 2 mm) (afb. 9).

• Monteer de bipolaire connector nadat u deze heeft aangesloten (uitgang DIN 43650 C) (afb.10).



Montage-instructies voor twee-pins connector

• Verwijder de connector van de sensorhouderbeugel door de axiale stelschroef los te draaien; verwijder de contacthouder en draai de kabelwartel naar behoefte los.

• Schuif de kabel in de connector en sluit de draden aan op de klemmen van de contacthouder.

• Monteer door de contacthouder in de connector te drukken (de contacthouder kan in vier standen 90° gedraaid worden om een verschillende oriëntatie van de connector te verkrijgen).

• Schroef de connector weer vast aan de sensorhouder met behulp van de axiale stelschroef en draai vervolgens de kabelwartel vast.
