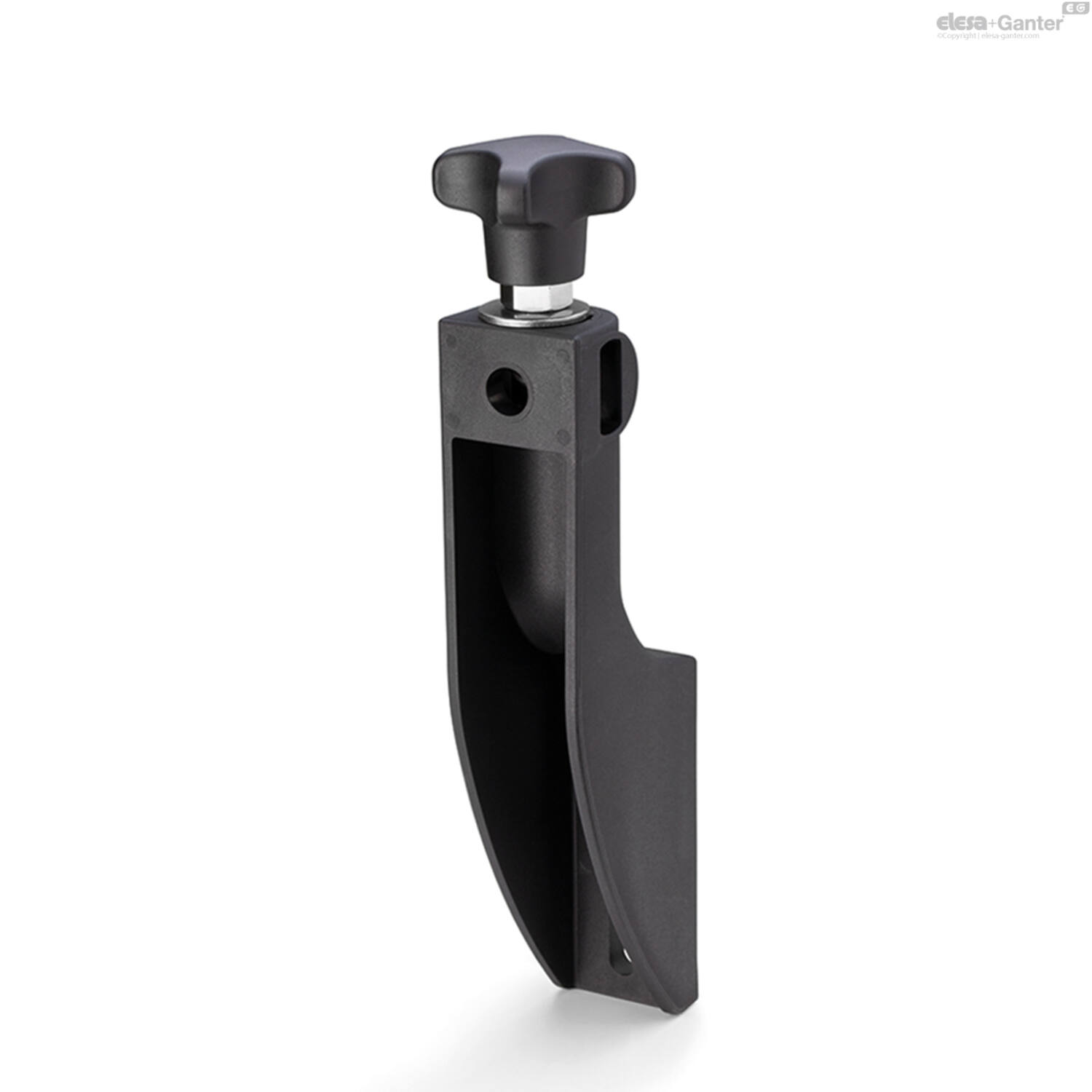

SPFL

Support elementen

Beugel

Glasvezelversterkte technopolymeer op basis van polyamide (PA), zwarte kleur, matte afwerking.

Klemmend handwiel

Met glasvezel versterkte technopolymeer, zwarte kleur, matte afwerking.

Oogschroef en sluitring

AISI 304 RVS.

As

Zeshoekig, vernikkeld messing, vast te draaien met een spie, met schroefdraadgat.

Eigenschappen en toepassing

Bijzonder geschikt wanneer er een lineaire positionering van de geleiderail vereist is.

De verticale of horizontale plaatsing van de oogschroef verbetert de montage wanneer dat nodig is. Maximaal aanhaalmoment voor schroefmontage 39 Nm.

Accessoires op aanvraag

DSG: afstandsstuk voor geleiderailbeugel van met glasvezel versterkt technopolymeer, zwarte kleur, matte afwerking.

Montage-instructies

• Bevestig de geleiderailbeugel (afb. 1).

• Steek de sluitring in de oogschroef en schroef de knop of de moer vast (afb. 2).

• Steek het oog in zijn behuizing in de horizontale of verticale positie (afb. 3).

• Steek de geleidepen in het klemgat, stel de lineaire positionering in en zet deze dan vast (afb. 4).
