TCC-AB Buisklemverbindingen
TCC-AB 1
TCC-AB 2
TCC-AB 3

TCC-AB
Buisklemverbindingen

Opmerking:
* Weerstand tegen uittrekken van de buis
** Weerstand tegen buisrotatie
# Aanbevolen aanhaalmoment voor schroefmontage.

Bekijk volledig
__logo__ELE_OD__ __logo__INOX__ __logo__RoHS__ __logo__PA__ __logo__g10020__

Omschrijving

1Belangrijkste specificaties

Klem

Technopolymeer op basis van met glasvezel versterkt polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, matte afwerking.

Schroef en moer  (geleverd)

AISI 304 roestvrijstalen schroeven met cilinderkop met zeskantholte en behandeling tegen vastlopen.

Zelfborgende moer in AISI 304 roestvrij staal.

2Algemene informatie

Eigenschappen

Klemmen voor buizen met een diameter van 18 ± 0,2 en 30 ± 0,2 mm.

Voor buizen met een kleinere diameter kunnen de gatreductiehulzen TCC-A worden gebruikt (afzonderlijk besteld).

De ""s"" stelschroef kan worden vervangen door de kit TCC-KS.

Technische gegevens

De weerstanden getoond in de tabel zijn gemeten met laboratoriumtests op omgevingstemperatuur, met schroeven vastgedraaid tot het maximale koppel ""C#"".

3Accessoires

Accessoires op aanvraag (apart te bestellen)

  • TCC-KV: schroeven en spanmoeren.
Video's

Uitvoering

TCC-AB

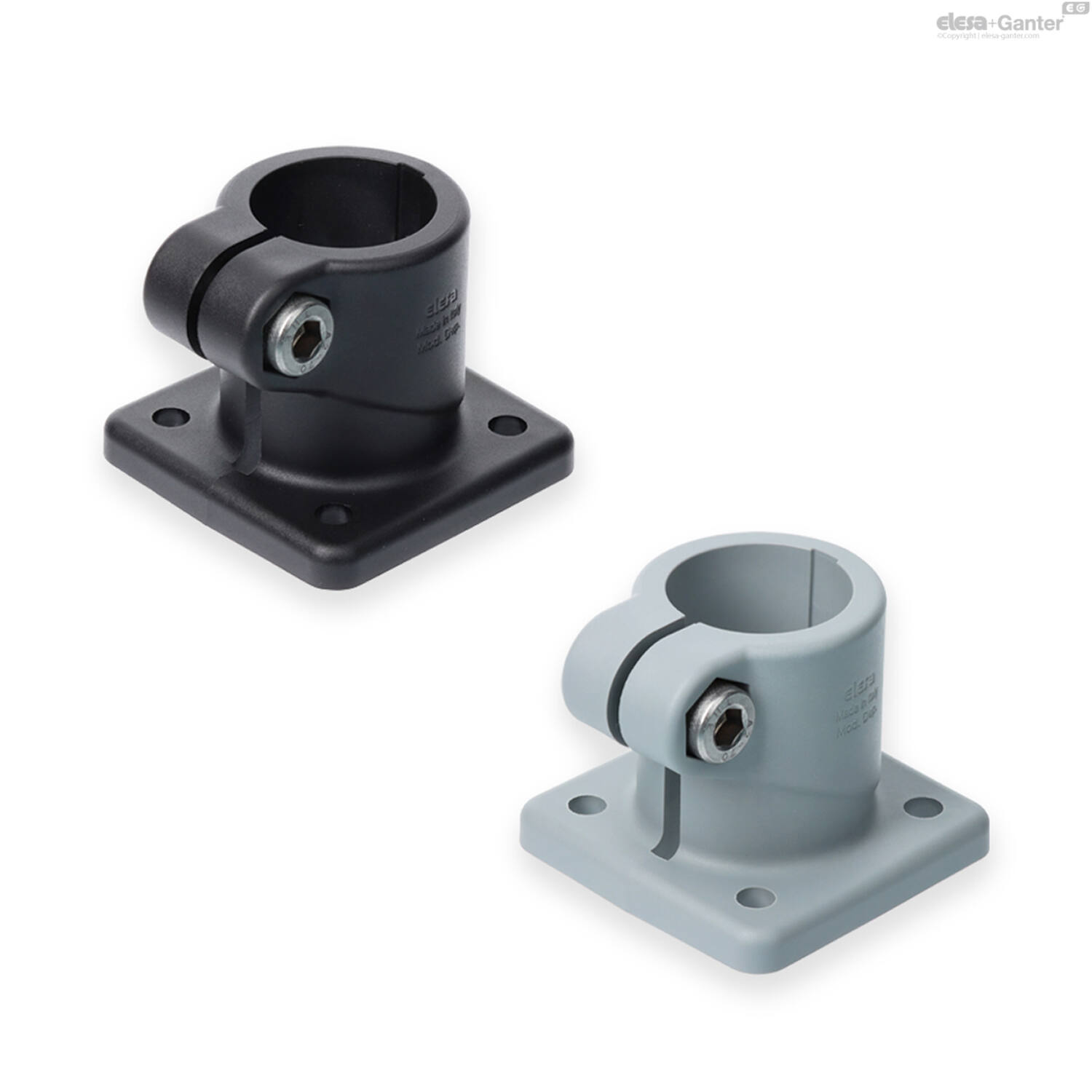

TCC-AB Buisklemverbinding met montagevoet
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470062505 TCC-AB-18-C33
€ 3,64
470062506 TCC-AB-18-C9
€ 3,64
470062519 TCC-AB-30-C33
€ 5,69
470062520 TCC-AB-30-C9
€ 5,69

h2

L

d2

l1

l3

Gewicht (g)

s

d

h1

F1 [N]*

C#[Nm]

H

l2
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t. n.v.t.
40 60 6.5 40 27 75 M8 30 8 1650 12 50 53.5
40 60 6.5 40 27 75 M8 30 8 1650 12 50 53.5
