TCC-PB

Buisklemverbindingen

Basis

Technopolymeer op basis van glasvezelversterkte polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, bestand tegen UV-stralen, matte afwerking.

Schroef en moer  (geleverd)

AISI 304 roestvrijstalen schroeven met cilinderkop met zeskantholte en behandeling tegen vastlopen.

Zelfborgende moer in AISI 304 roestvrij staal.

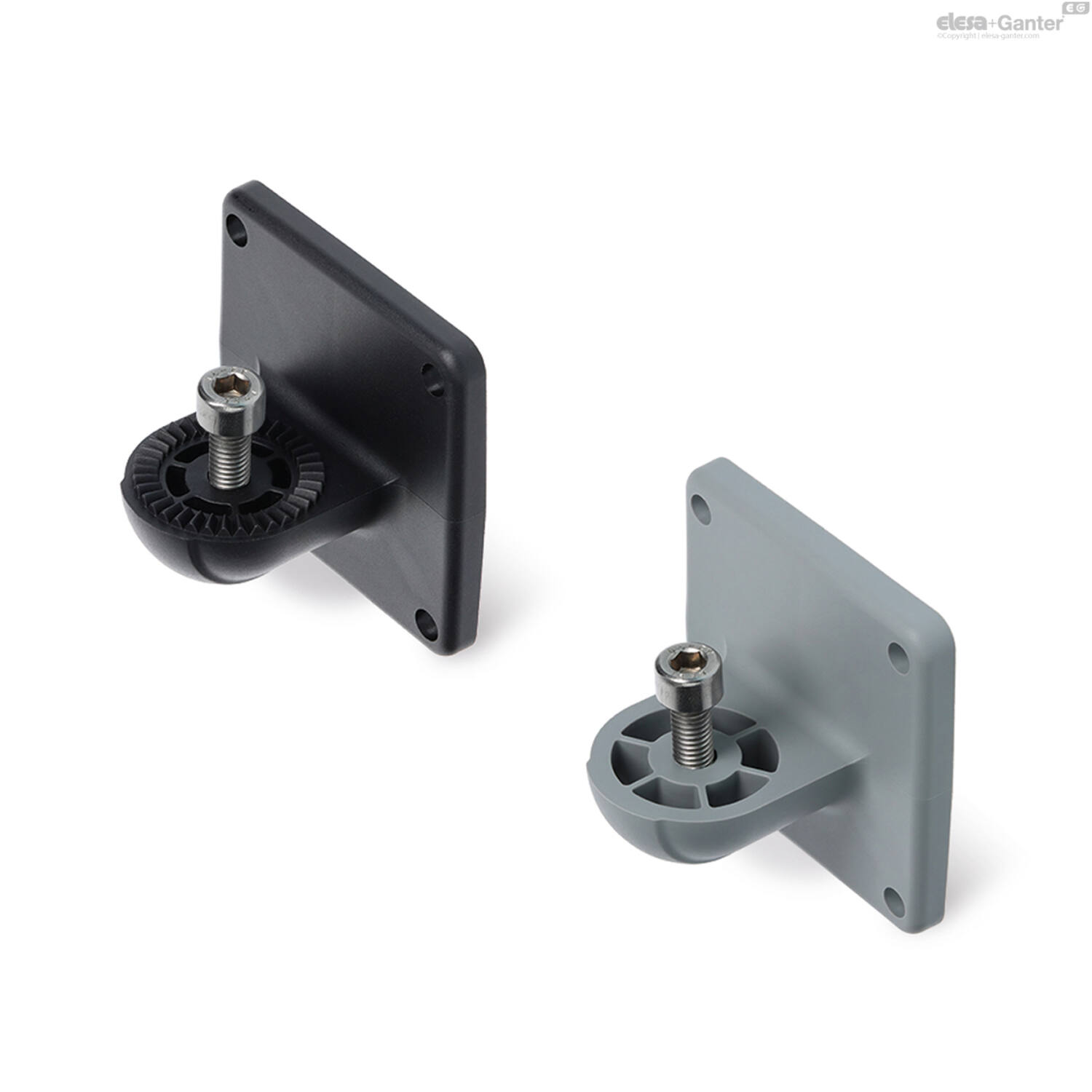

Standaarduitvoeringen

• TCC-PB-E: buitenvertanding.

• TCC-PB-S: geen vertanding.

Eigenschappen

Een basis met buitenvertanding kan worden samengevoegd met een klem met binnenvertanding, of een basis zonder vertanding met een klem zonder vertanding om een scharnierverbinding te creëren.

De verbindingen met basissen met buitenvertanding en klemmen met binnenvertanding (36 tanden) hebben een afstelhoek van 10°.

Verbindingen met basissen en klemmen zonder vertanding kunnen in elke hoek worden gepositioneerd.

De “s” stelschroef kan worden vervangen door de kit TCC-KS.

Technische gegevens

De weerstanden getoond in de tabel zijn gemeten met laboratoriumtests op omgevingstemperatuur, met schroeven vastgedraaid tot het aanbevolen draaimoment „C#“.

Accessoires op aanvraag (apart te bestellen)

• TCC-KS: verbindingsset.

• TCC-KV: schroeven en spanmoeren.
