TCC-SJB

Tube clamp connectors

Materiaal

Technopolymeer op basis van met glasvezel versterkt polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, matte afwerking.

Eigenschappen en toepassing

De basis kan aan de voorkant worden gemonteerd met een M5 cilinderkopschroef met UNI 6592 ring, en aan de achterkant met een M5 moer die apart verkrijgbaar is.

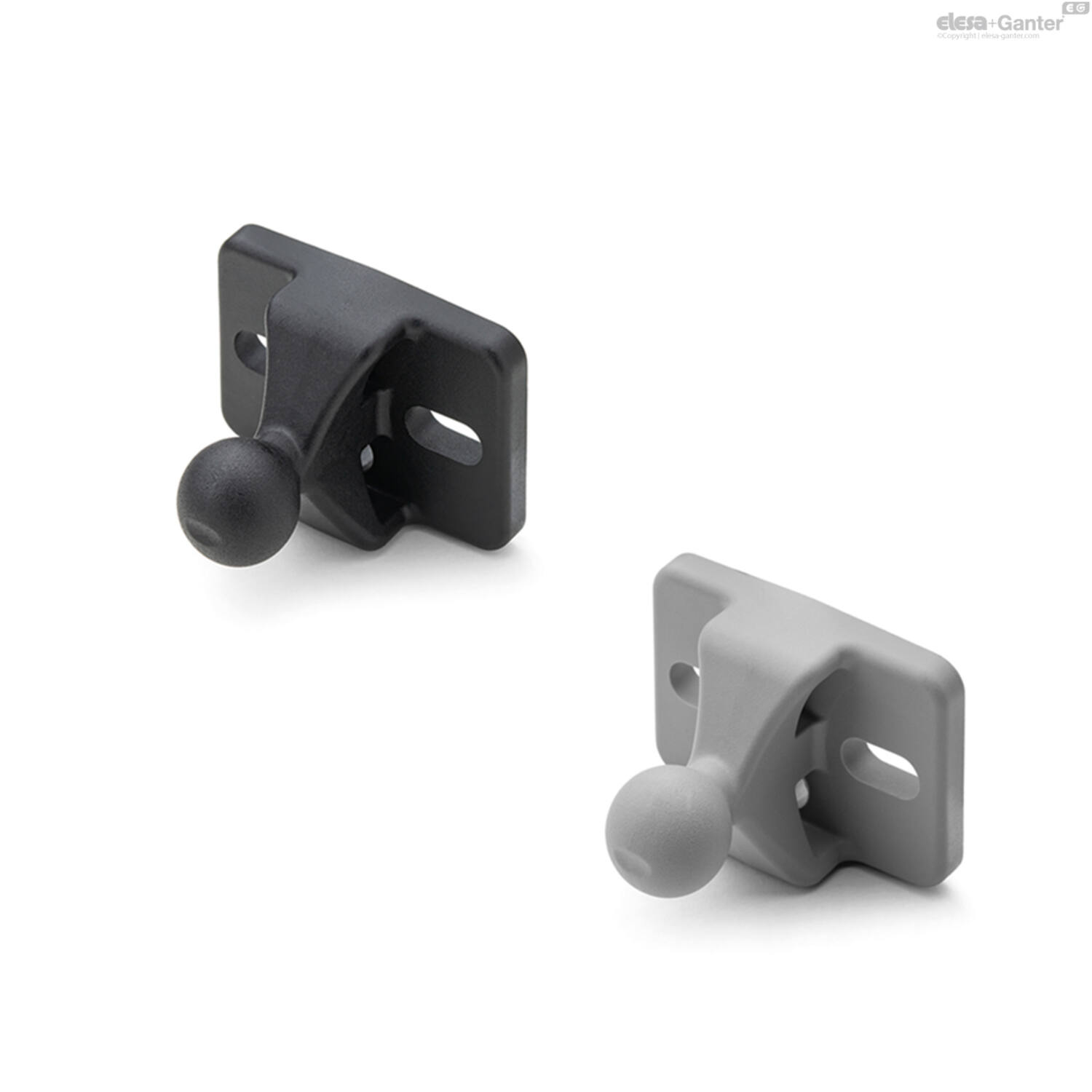

De basis met kogelscharnier is ontworpen voor montage op TCC-klemmen.

Voor elke basis moet een bus met bolvormige zittingen worden gebruikt TCC-SJA, (niet meegeleverd).

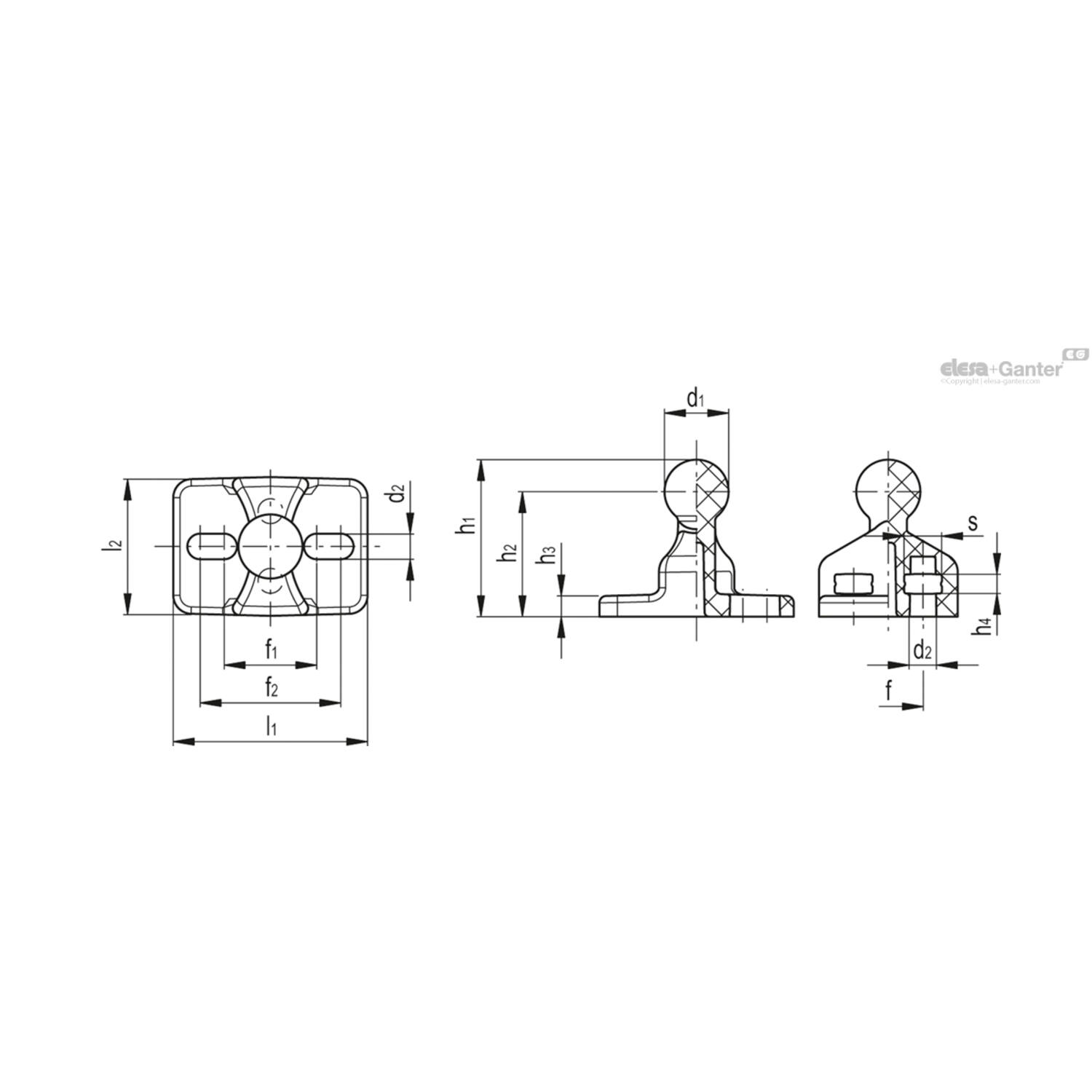

Technische gegevens

De weerstanden getoond in de tabel zijn gemeten met laboratoriumtests op omgevingstemperatuur, met schroeven vastgedraaid tot het aanbevolen koppel van 5 Nm.

Het kogelscharnier kan vrij worden gedraaid en gekanteld tot een maximum van +/- 30 graden.

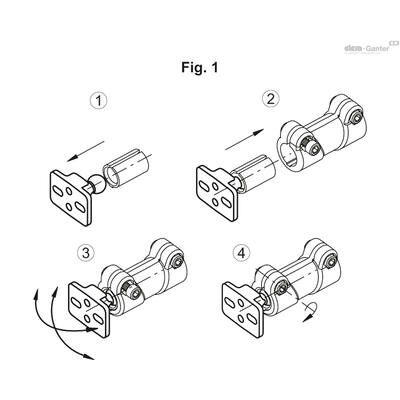

Montage-instructies (afb. 1)

• Duw het kogelscharnier in één uiteinde van de bus.

• Na het losdraaien van de klemschroef plaatst u de bus in de klem totdat deze vastklikt.

• Draai het scharnier naar de gewenste positie.

• Draai de schroef van de klem vast.

Het wordt aanbevolen om de klemschroef los te draaien wanneer het nodig is om de positie van het scharnier te veranderen.
