TCC-TP-PB

Buisklemverbindingen

Klem en basis

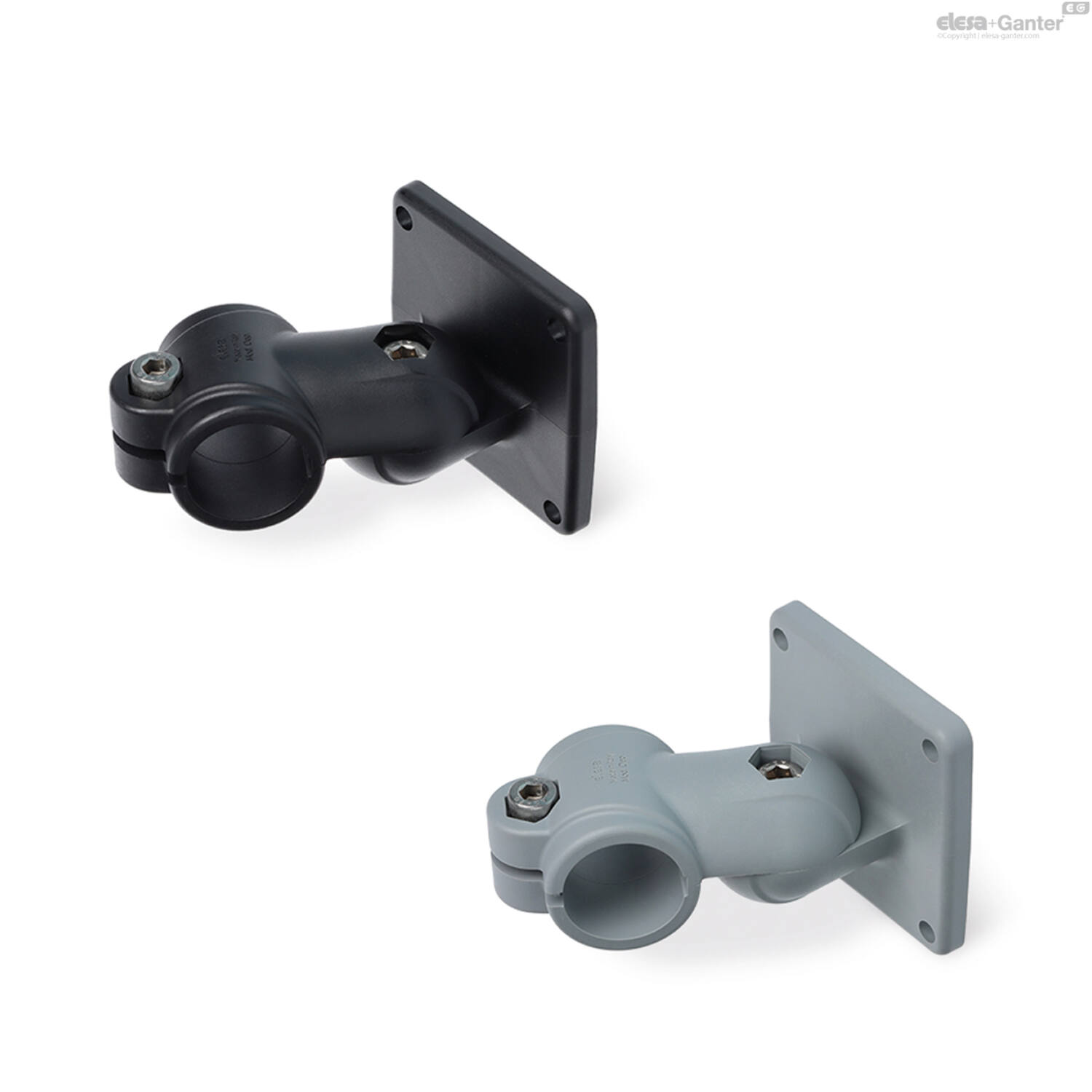

Technopolymeer op basis van glasvezelversterkte polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, bestand tegen UV-stralen, matte afwerking.

Schroeven en moeren  (geleverd)

AISI 304 roestvrijstalen schroef met cilinderkop met zeskantholte en behandeling tegen vastlopen.

Zelfborgende moeren in AISI 304 roestvrij staal.

Standaarduitvoeringen

• TCC-TP-PB-T: met vertanding.

• TCC-TP-PB-S: geen vertanding.

Eigenschappen

De verbindingen met basissen met buitenvertanding en klemmen met binnenvertanding (36 tanden) hebben een afstelhoek van 10°.

Verbindingen met basissen en klemmen zonder vertanding kunnen in elke hoek worden gepositioneerd.

Klemmen voor buizen met een diameter van 30 ± 0,2 mm.

Voor buizen met een kleinere diameter kan de gatreductiehuls worden gebruikt TCC-A (moet afzonderlijk worden besteld).

De „s“ stelschroeven kunnen worden vervangen door de kit TCC-KS.

Technische gegevens

De weerstanden getoond in de tabel zijn gemeten met laboratoriumtests op omgevingstemperatuur, met schroeven vastgedraaid tot het aanbevolen draaimoment „C#“.

Accessoires op aanvraag (apart te bestellen)

• TCC-A: reductiehulzen.

• TCC-KS: verbindingsset.

• GN 197: monitorbeugels.

• TCC-KV: schroeven en spanmoeren.

• GN 990: verbindingsbuizen.
