TCC-TS-PR

Tube clamp connectors

Handgreepschachten

Technopolymeer op basis van met glasvezel versterkt polyamide (PA), RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, matte afwerking. Gemonteerd geleverd.

De handgreepschachtverbinding met de buis vermijdt rotatie van de buis.

Buis

Geanodiseerd aluminium, natuurlijke kleur.

Verbindingsklem

Technopolymeer op basis van met glasvezel versterkt polyamide (PA) , RAL 9005 (C9) zwarte kleur of RAL 7040 (C33) grijze kleur, matte afwerking.

AISI 304 roestvrijstalen schroef met cilinderkop met zeskantholte en behandeling tegen vastlopen.

Zelfborgende moeren in AISI 304 roestvrij staal. Gemonteerd geleverd.

Standaarduitvoeringen

Doorvoergaten voor cilinderkopschroeven met binnenzeskant.

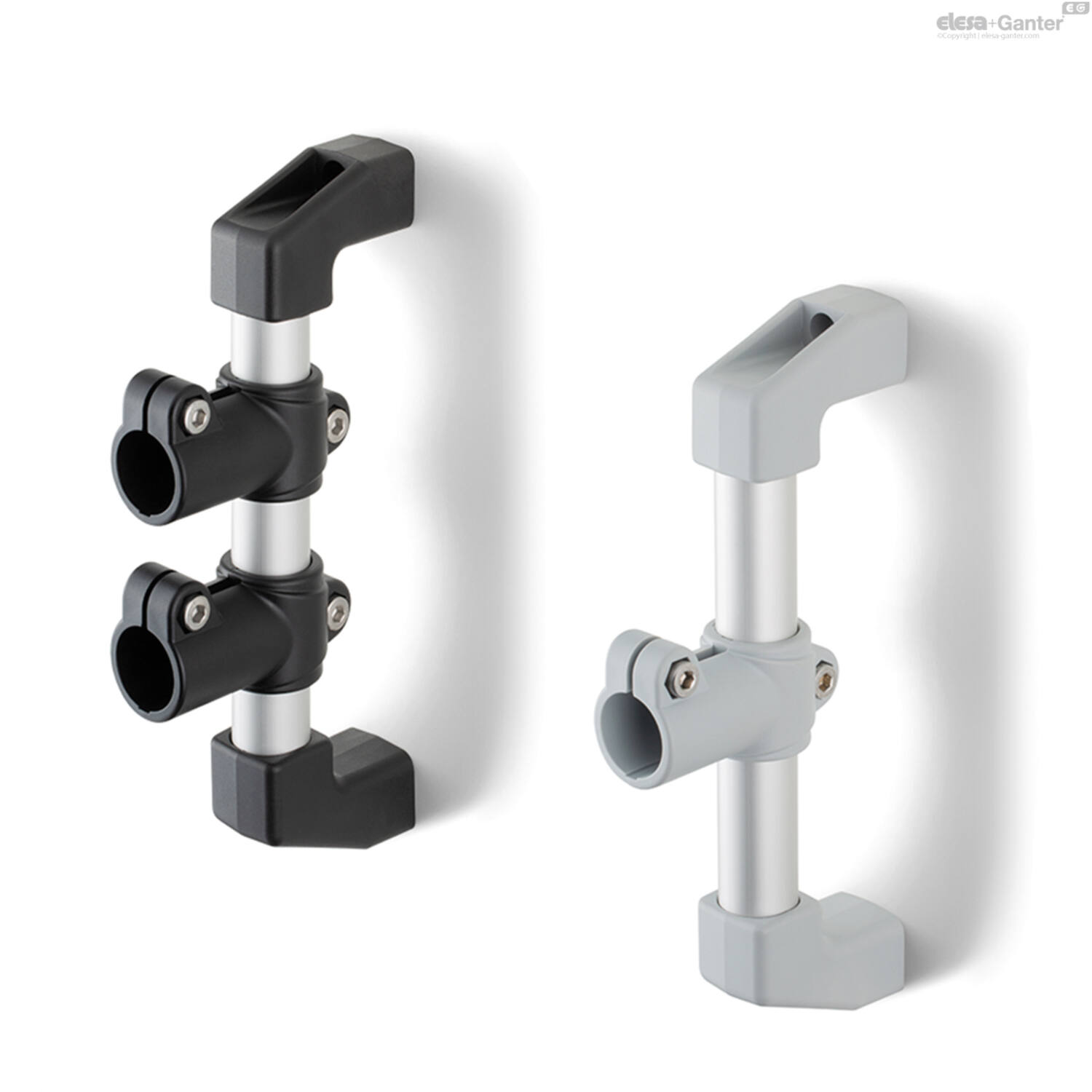

• TCC-TS-PR-1: één verbindingsklem.

• TCC-TS-PR-2: twee verbindingsklemmen.

Eigenschappen en toepassing

De klemmen maken verschillende soorten van montage mogelijk (zie voorbeelden).



Technische gegevens

Uittrek- en draaiweerstand: de waarden F1 en M1 getoond in de tabel werden gemeten met een speciale dynamometer, door de schroeven vast te draaien met het aanbevolen aanhaalmoment “C#” onder de beschreven testvoorwaarden en op kamertemperatuur.
